Puissance de compteur pour borne de recharge

L’arrivée d’une voiture électrique dans un foyer transforme radicalement le profil énergétique de la maison.

Alors qu’un logement traditionnel consomme son électricité par petites touches fractionnées — quelques centaines de watts pour l’éclairage et les appareils de veille, entrecoupés par des pointes brèves pour le four ou le lave-linge —, l’installation d’une borne de recharge murale (wallbox) introduit un consommateur géant.

Celui-ci est capable d’engloutir 7 400 watts d’une seule traite pendant 4 à 8 heures consécutives.

Face à cette nouvelle charge massive, la question se pose immédiatement pour tout propriétaire : quelle puissance de compteur électrique faut-il souscrire auprès d’Enedis ?

Faut-il obligatoirement abandonner son abonnement classique de 6 kVA pour grimper à 9 kVA voire 12 kVA, quitte à payer un abonnement mensuel plus cher pour les dix prochaines années ? Peut-on recharger la nuit sans rien changer à son contrat ?

Et comment le délestage dynamique intelligent permet-il d’économiser l’augmentation de puissance sans risquer le black-out domestique ?

Dans ce dossier technique d’artisan électricien, je détaille pas à pas les calculs de puissance cumulée et le comportement du disjoncteur électronique du compteur communicant Linky.

Je détaille aussi les liaisons numériques par le port TIC (Télé-Information Client), le piège mortel des abonnements en triphasé, ainsi que les solutions techniques pour recharger à pleine puissance en toute sécurité.

Le calcul de puissance : pourquoi une borne de 7,4 kW sature un compteur 6 kVA

Pour comprendre pourquoi l’installation d’une borne fait sauter les compteurs non préparés, il faut se pencher sur la relation fondamentale entre la tension, le courant et la puissance apparente dans une installation monophasée 230 V.

La puissance appelée par un récepteur électrique s’exprime par la formule : Puissance (en VA) = Tension (en volts) x Intensité (en ampères).

Une borne de recharge résidentielle standard délivre une intensité de 32 ampères sous une tension de 230 volts :

• 230 V × 32 A = 7 360 VA, soit 7,36 kVA.
• Par convention et simplification technique, on arrondit cette valeur à 7,4 kW.

Or, plus de la moitié des maisons et appartements individuels en France disposent d’un contrat d’électricité calibré à 6 kVA, ce qui correspond à une intensité maximale de 30 ampères délivrée par Enedis (230 V × 30 A = 6 900 VA, ou 6,9 kVA).

Le constat arithmétique est sans appel : la borne de 7,4 kW exige à elle seule 32 ampères, alors que l’intégralité du logement n’en dispose que de 30 !

Si vous raccordez une borne de 7,4 kW sur un compteur de 6 kVA sans aucun système de pilotage, la borne tente de tirer ses 32 A dès que vous branchez le câble. Même si toutes les lampes sont éteintes, que le réfrigérateur est débranché et que personne ne vit dans la maison, le seuil de déclenchement du compteur est immédiatement franchi.

1 Surface de l’écran LCD rectangulaire sombre du compteur Linky Surface de l’écran LCD rectangulaire sombre du compteur Linky 2 Levier noir de commande du disjoncteur différentiel Hager Levier noir de commande du disjoncteur différentiel Hager

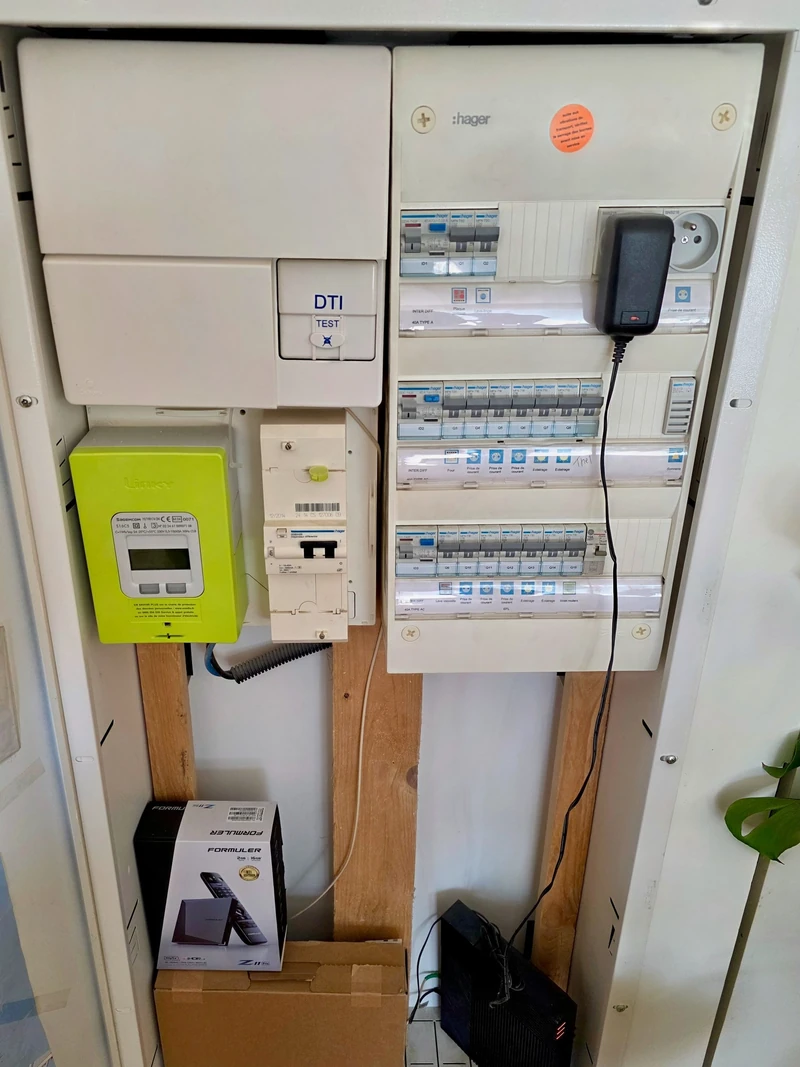

Compteur Linky et disjoncteur général

L’organe de coupure électronique interne du Linky disjoncte précisément lorsque la puissance souscrite est dépassée.

1. 1 Surface de l’écran LCD rectangulaire sombre du compteur Linky
2. 2 Levier noir de commande du disjoncteur différentiel Hager

Pour comprendre pourquoi l’installation en amont exige une protection différentielle renforcée contre les composantes continues, consultez mon guide sur le différentiel de Type B.

Comment réagit le compteur Linky en cas de dépassement de puissance ?

À l’époque des anciens compteurs électromécaniques noirs ou électroniques blancs, la limitation de puissance était assurée par le disjoncteur général d’abonné (AGCP).

Ce disjoncteur thermique possédait une inertie mécanique notable : il tolérait un dépassement de 10 à 20 % pendant 15 à 30 minutes avant que sa lame bimétallique ne chauffe suffisamment pour déclencher.

Avec le compteur communicant Linky, les règles du jeu ont radicalement changé :

1. Le Linky intègre un organe de coupure statique électronique ultra-précis.
2. Il mesure la puissance active et la puissance apparente à la milliseconde près.
3. Dès que l’appel de puissance franchit la valeur contractuelle souscrite (PCOUP), un algorithme interne déclenche une temporisation mathématique inversement proportionnelle à la gravité du dépassement :
   • Pour un petit dépassement de 5 %, le compteur accorde quelques minutes de répit.
   • Pour un dépassement franc de 20 à 30 % (cas d’une borne de 7,4 kW sur un compteur de 6 kVA), le relais interne coupe l’alimentation générale en quelques secondes.
4. L’écran du compteur affiche alors le message explicite « PUISS DÉPASSÉE », obligeant l’utilisateur à débrancher sa voiture et à appuyer pendant deux secondes sur la touche défilement (+) pour réarmer l’électricité.

Les trois stratégies techniques pour alimenter sa borne à domicile

Face à cette contrainte de puissance, trois solutions professionnelles s’offrent à vous :

Solution n° 1 : Augmenter la puissance de son compteur auprès d’Enedis (9 kVA ou 12 kVA)

La solution la plus simple sur le plan conceptuel consiste à appeler son fournisseur d’énergie (EDF, Engie, TotalEnergies…) pour demander une augmentation de puissance souscrite :

• Passage de 6 kVA à 9 kVA (45 A) : c’est la puissance de confort standard recommandée si vous rechargez votre voiture principalement la nuit. Les 45 A disponibles permettent d’allouer 32 A à la borne (7,4 kW) et de conserver 13 A (environ 3 000 W) pour les usages de fond du logement (réfrigérateur, veilles, ventilation).
• Passage à 12 kVA (60 A) : indispensable si votre maison est chauffée par des radiateurs électriques ou une pompe à chaleur puissante, et que vous souhaitez recharger votre véhicule en fin d’après-midi pendant que le four, les plaques à induction et le lave-linge tournent en même temps.

L’opération technique est d’une grande fluidité : grâce au compteur Linky, le changement de puissance s’effectue à distance sous 24 heures par télé-opération, sans aucun déplacement physique de technicien et pour un coût modique de quelques euros facturé par Enedis.

Toutefois, cette solution engendre un surcoût récurrent sur votre facture d’électricité : l’abonnement annuel fixe pour un contrat 9 kVA ou 12 kVA coûte entre 35 € et 80 € de plus chaque année par rapport à un contrat 6 kVA.

1 Panneau vert lumineux en forme de feuille avec pictogramme de carte sans contact Panneau vert lumineux en forme de feuille avec pictogramme de carte sans contact 2 Capuchon noir circulaire de la prise de recharge Capuchon noir circulaire de la prise de recharge

Point de recharge mural

La borne appelle une puissance continue qui doit s’intégrer dans le bilan de puissance du logement.

1. 1 Panneau vert lumineux en forme de feuille avec pictogramme de carte sans contact
2. 2 Capuchon noir circulaire de la prise de recharge

Pour comprendre le fonctionnement des modules de régulation automatique qui évitent cette hausse tarifaire, consultez mon guide sur le délesteur de borne de recharge et son fonctionnement.

Solution n° 2 : Installer un délestage dynamique intelligent (garder son abonnement 6 kVA)

La solution technique la plus élégante et la plus économique à long terme consiste à installer une borne communicante dotée d’un module de délestage dynamique (ou gestionnaire d’énergie).

Le principe est remarquable d’efficacité :

1. Un tore de mesure de courant (capteur ampèremétrique) ou un module de télé-information client (TIC) est branché sur le compteur Linky ou en tête de tableau.
2. Ce capteur mesure seconde par seconde la puissance totale absorbée par l’ensemble de la maison.
3. La borne adapte en direct son intensité de charge en fonction de la marge de puissance restante :
   • À 20 heures, vous préparez le repas : le four (2 500 W) et les plaques à induction (3 000 W) fonctionnent. Il ne reste que 1 400 W de disponible sur votre contrat 6 kVA. La borne réduit instantanément sa charge à 6 A (1,4 kW).
   • À 21 heures, le repas est prêt, les plaques s’éteignent. La borne remonte automatiquement à 16 A (3,7 kW).
   • À 23 heures, toute la famille dort. La maison ne consomme plus que 300 W de veille. La borne accélère à pleine puissance à 25 A ou 28 A (environ 6 kW).

Grâce à cette modulation continue, le compteur ne disjoncte jamais, et vous conservez précieusement votre abonnement économique de 6 kVA sans verser un centime supplémentaire à votre fournisseur d’électricité !

Le raccordement au port TIC du compteur Linky

Pour piloter le délestage dynamique avec une précision absolue, les meilleures bornes de recharge s’interfacent directement sur le port TIC (Télé-Information Client) du compteur Linky :

• Le bornier TIC se situe sous le capot vert amovible du compteur, accessible sans déplombage aux bornes I1 et I2.
• Le compteur diffuse en continu une trame numérique codant l’intensité instantanée souscrite et consommée.
• En mode Historique (vitesse 1 200 bauds), la borne lit l’étiquette IINST (intensité instantanée en ampères).
• En mode Standard (vitesse 9 600 bauds), la borne lit l’étiquette SINSTS (puissance apparente instantanée soutirée en voltampères).
• Cette liaison numérique s’effectue au moyen d’un simple câble blindé à deux conducteurs (type câble téléphonique SYT ou câble réseau Cat 6) tiré entre le compteur Linky et la carte électronique de la borne. Contrairement aux pinces ampèremétriques externes qui peuvent se décaler avec les vibrations, la liaison TIC ne souffre d’aucune dérive de mesure.

Solution n° 3 : Le bridage logiciel de la borne à 16 A ou 20 A

Si vous ne souhaitez ni changer d’abonnement ni investir dans un kit de délestage dynamique, la quasi-totalité des bornes modernes (Schneider Charge, Wallbox Pulsar, Hager Witty) permettent à l’installateur de brider physiquement la puissance maximale par micro-interrupteurs (DIP switches) ou par application :

• Vous pouvez configurer la borne pour qu’elle ne délivre jamais plus de 16 A (3,7 kW) ou 20 A (4,6 kW).
• En bridant la borne à 16 A (3,7 kW), vous profitez de la robustesse et de la sécurité d’une borne murale fixe tout en laissant une marge de 14 A (environ 3 200 W) sur votre compteur 6 kVA pour les appareils ménagers.
• Une charge à 3,7 kW permet de récupérer environ 25 kWh en 7 heures de nuit, soit largement de quoi parcourir 150 kilomètres chaque jour.

1 Levier de commande avec poignée noire Levier de commande avec poignée noire 2 Disjoncteur courbe C calibré à 40 A Disjoncteur courbe C calibré à 40 A

Protections modulaires de tête

Chaque borne doit posséder sa propre protection disjoncteur et différentiel indépendante.

1. 1 Levier de commande avec poignée noire
2. 2 Disjoncteur courbe C calibré à 40 A

Pour intégrer ces composants selon les règles de sécurité et les cotes réglementaires, parcourez mon article sur la hauteur du tableau électrique selon la norme.

Étude de cas réels : bilan de puissance selon le profil thermique du logement

Pour choisir judicieusement votre puissance de compteur, il est indispensable de confronter l’appel de puissance de votre voiture à votre système de chauffage domestique :

Profil A : Maison chauffée au gaz, au fioul ou aux granulés (faible talon électrique)

Dans une maison chauffée au gaz ou au bois, l’électricité n’est utilisée que pour l’éclairage, l’électroménager et l’électronique :

• En journée, la consommation moyenne oscille entre 400 W et 1 500 W.
• En soirée lors du dîner, une pointe à 4 000 W peut survenir si le four et le lave-vaisselle tournent simultanément.
• La nuit entre minuit et 6 heures du matin, la maison ne consomme plus que 200 à 300 watts.
• Verdict technique : un abonnement de 9 kVA (45 A) est largement suffisant pour alimenter une borne de 7,4 kW (32 A) la nuit sans aucun risque de disjonction, même sans installer de délestage dynamique. Si vous installez un délestage dynamique, vous pouvez même conserver sans problème votre contrat de 6 kVA.

Profil B : Maison chauffée par radiateurs électriques ou pompe à chaleur puissante

Dans une maison tout électrique, la situation est beaucoup plus tendue :

• Par une nuit d’hiver à -2 °C, les convecteurs ou la pompe à chaleur (PAC) appellent en continu entre 3 500 W et 6 000 W pour maintenir la température de consigne.
• À cela s’ajoute le chauffe-eau électrique à accumulation (ballon d’eau chaude de 200 à 300 litres) d’une puissance de 2 200 à 3 000 watts, qui s’enclenche automatiquement à 22h00 ou 23h00 lors du basculement en heures creuses.
• Si la borne de recharge de 7,4 kW démarre au même moment, la puissance totale appelée atteint : PAC (4 kW) + Chauffe-eau (2,5 kW) + Borne (7,4 kW) = 13,9 kVA !
• Verdict technique : sur une maison tout électrique, un compteur de 9 kVA ou 12 kVA sautera systématiquement en hiver dès le démarrage simultané du ballon et de la voiture. Deux solutions s’imposent :
  1. Installer obligatoirement un délesteur dynamique qui réduira la charge du véhicule le temps que le chauffe-eau termine son cycle.
  2. Décaler la programmation de la borne pour qu’elle ne commence sa charge qu’à 2h00 ou 3h00 du matin, une fois le chauffe-eau totalement réchauffé et coupé par son thermostat interne.

Le piège redoutable des compteurs en triphasé 400 V

Si votre habitation est alimentée en triphasé 400 V (trois phases et un neutre), la gestion de la puissance de compteur obéit à une règle géométrique impitoyable que beaucoup de propriétaires découvrent à leurs dépens.

En triphasé, la puissance totale du contrat est divisée équitablement en trois parts égales sur chaque phase :

• Un compteur de 9 kVA triphasé ne délivre que 3 kVA par phase (soit 13 ampères par phase).
• Un compteur de 12 kVA triphasé ne délivre que 4 kVA par phase (soit 17 ampères par phase).
• Un compteur de 18 kVA triphasé ne délivre que 6 kVA par phase (soit 26 ampères par phase).

Pourquoi une borne monophasée de 7,4 kW est impossible sur un petit compteur triphasé ?

Si vous achetez une borne monophasée standard de 7,4 kW (32 A) pour l’installer dans une maison raccordée en triphasé 9 kVA ou 12 kVA :

• La borne va tirer ses 32 ampères sur une seule et unique phase (par exemple la Phase 1).
• Or, sur un contrat triphasé de 12 kVA, la Phase 1 disjoncte dès que le courant dépasse 17 ampères !
• Le compteur Linky coupera instantanément l’électricité de toute la maison pour surcharge de phase, alors même que les Phases 2 et 3 ne consomment strictement rien.

En triphasé, deux options professionnelles s’imposent :

1. Installer une borne triphasée de 11 kW (3 x 16 A) : elle prélève 16 ampères de manière parfaitement équilibrée sur chacune des trois phases. Cette solution exige un abonnement minimal de 12 kVA (17 A par phase) ou idéalement 15 à 18 kVA pour conserver de la marge pour les autres appareils.
2. Faire passer l’habitation en monophasé par Enedis si vous ne possédez aucun équipement réclamant du 400 V (comme une vieille pompe à chaleur ou une machine-outil d’atelier).

Les obligations normatives de l’électricien qualifié IRVE

Le décret n° 2017-26 du 12 janvier 2017 encadre strictement les conditions de pose d’une borne de recharge en France :

• L’intervention d’un électricien certifié IRVE est légalement obligatoire dès que la puissance de charge délivrée excède 3,7 kW (16 A).
• L’installateur IRVE a l’obligation de créer une ligne dédiée en câble de section minimale 10 mm² (pour 7,4 kW) protégée par un disjoncteur magnétothermique de 40 A courbe C et un interrupteur différentiel 30 mA de type A ou F muni d’un déclencheur à émission de courant (bobine MX).
• Selon les directives du Consuel (Comité National pour la Sécurité des Usagers de l’Électricité), en maison individuelle, l’attestation de conformité visée n’est pas requise pour une wallbox standard de 7,4 kW tant que la puissance de raccordement reste dans le segment C5 (inférieure ou égale à 36 kVA). En revanche, l’attestation Consuel reste strictement obligatoire en habitat collectif ou en copropriété.

Si votre disjoncteur saute dès la mise en charge du véhicule, appliquez le protocole de recherche de panne décrit dans mon guide sur le disjoncteur qui ne se réarme pas.

En cas d’anomalie de terre ou d’échauffement suspect, consultez mes conseils de sécurité en cas de choc électrique.

Pour chiffrer l’adaptation globale de votre tableau électrique à la recharge de véhicule, lisez ma synthèse sur le coût d’une mise aux normes électrique.

Enfin, pour vous assurer que votre installation existante présente une prise de terre conforme et des calibres adaptés, faites réaliser un diagnostic électrique des défauts courants dans le cadre d’un projet de mise en sécurité ou mise aux normes.
