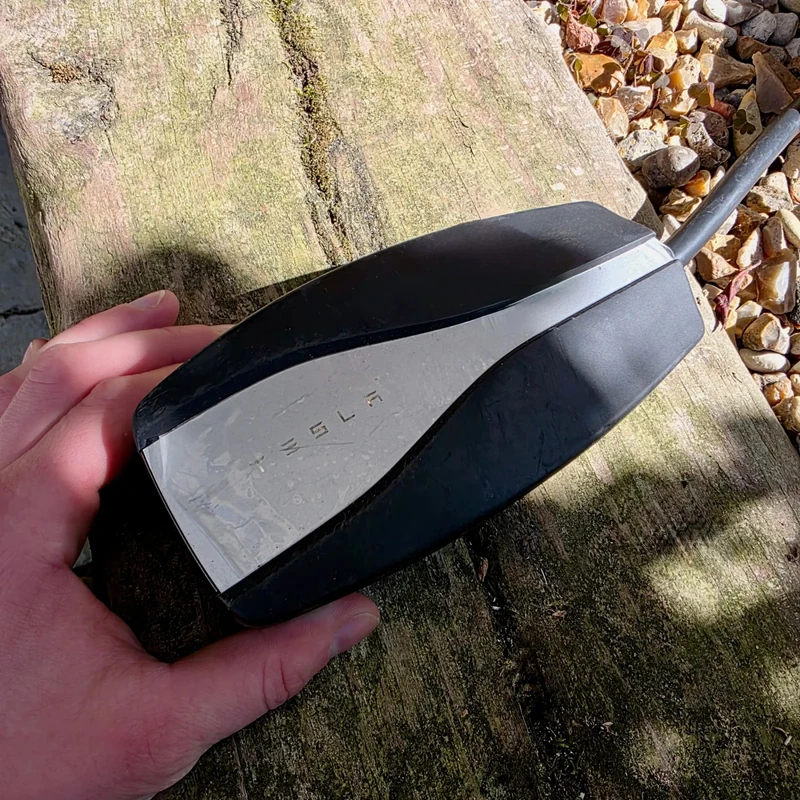

Câble de recharge Type 2 : bien choisir

Lorsque vous prenez livraison d’une voiture électrique neuve ou d’occasion, le coffre renferme parfois une mauvaise surprise : un simple câble pour prise domestique ou un cordon Type 2 basique bridé en 16 ampères monophasé (3,7 kW).

Arrivé devant une borne publique de 22 kW en ville ou devant votre borne murale de 7,4 kW à la maison, la déception est immédiate : la recharge prend deux fois plus de temps que prévu.

Le choix d’un câble de recharge Type 2 (T2) — que l’on appelle également connecteur Mennekes du nom du constructeur allemand qui en a conçu l’architecture d’origine — ne doit jamais être laissé au hasard.

C’est ce cordon épais qui assure la transition quotidienne de dizaines de kilowatts entre le réseau électrique et la batterie de traction de votre véhicule.

Un câble sous-dimensionné transformera la borne la plus rapide en un point de charge ralenti, tandis qu’un câble trop lourd et rigide deviendra une corvée quotidienne sous la pluie et le gel hivernal.

Dans ce dossier technique d’artisan électricien, je décortique pour vous l’anatomie interne du connecteur Type 2, les 4 grandes combinaisons de puissance (3,7 kW, 7,4 kW, 11 kW et 22 kW), la règle incontournable du maillon le plus faible.

J’y ajoute l’arbitrage entre câble droit et spiralé, la différence avec les chargeurs rapides DC et les pièges de sécurité à éviter absolument.

L’anatomie d’un câble Type 2 : les 7 broches décryptées

Pour comprendre comment un câble Type 2 négocie la puissance avec le véhicule, il faut regarder à l’intérieur de sa tête de branchement ronde et asymétrique. Contrairement à une prise domestique standard à deux trous et une broche de terre, le connecteur Type 2 intègre 7 alvéoles distinctes, chacune ayant une mission électrique précise.

Le secret de la broche PP (Proximity Pilot) : la résistance de codage

La broche PP (Proximity Pilot) est le cerveau silencieux du câble. À l’intérieur de chaque poignée de connecteur se trouve une minuscule résistance calibrée connectée entre la broche PP et la terre (PE).

Lorsque vous enfoncez le câble dans la borne et dans la voiture :

1. Les calculateurs mesurent instantanément la valeur en ohms de cette résistance interne.
2. Cette résistance indique de manière infaillible au système l’intensité physique maximale admissible par le câble en cuivre :
   • Une résistance de 1 500 ohms (1,5 kΩ) signale un câble de 13 ampères.
   • Une résistance de 680 ohms signale un câble calibré pour 16 ampères (câble fin en 2,5 mm²).
   • Une résistance de 220 ohms signale un câble calibré pour 32 ampères (câble en 6 mm²).
   • Une résistance de 100 ohms signale un câble de très forte puissance de 63 ampères (câble en 16 mm²).

Grâce à ce détrompage matériel passif, il est physiquement impossible de surcharger le câble. Même si vous branchez un câble 16 A sur une borne publique délivrant 32 A, la borne lit la valeur de 680 ohms et bride immédiatement son débit à 16 A. Le câble ne peut donc jamais surchauffer ni fondre.

La broche Control Pilot (CP) et le verrouillage mécanique T2S

La broche Control Pilot (CP) assure quant à elle la négociation dynamique :

• Elle transmet le signal haute fréquence PWM (1 kHz) qui module l’intensité en continu.
• Dès que le véhicule confirme qu’il est prêt pour la charge, un moteur électromécanique interne à la borne déploie un ergot métallique qui verrouille fermement la collerette de la fiche Type 2.
• Sur les bornes installées en France dans les locaux d’habitation, la réglementation impose un socle de prise Type 2S muni d’obturateurs mécaniques d’alvéoles, empêchant l’introduction d’objets pointus par des enfants lorsque aucun câble n’est branché.

1 Broches de communication PP et CP Broches de communication PP et CP 2 Alvéoles de puissance L1, L2, L3 et Neutre Alvéoles de puissance L1, L2, L3 et Neutre

Disposition des broches Type 2

Les broches de pilotage supérieures transmettent les signaux avant l’établissement de la puissance.

1. 1 Broches de communication PP et CP
2. 2 Alvéoles de puissance L1, L2, L3 et Neutre

Pour s’assurer que l’alimentation de la borne en amont est protégée sans faillir par un dispositif adapté aux fuites continues, consultez mon guide sur le différentiel de Type B.

La règle d’or du maillon le plus faible

L’incompréhension la plus récurrente chez les automobilistes concerne la vitesse de charge constatée. Beaucoup pensent qu’en achetant le câble le plus cher du marché — un modèle triphasé de 22 kW (32 A triphasé) —, leur véhicule chargera automatiquement à 22 kW sur n’importe quelle borne.

C’est une illusion complète : la vitesse de recharge est toujours dictée par le composant le plus faible de la chaîne.

La chaîne de recharge en courant alternatif (Mode 3) comprend trois éléments indissociables :

1. La borne de recharge (Wallbox ou borne publique) : elle dispose d’une puissance maximale assignée (par exemple 7,4 kW en monophasé ou 22 kW en triphasé).
2. Le câble de recharge Type 2 : il est bridé par sa section de cuivre et sa résistance de codage PP (3,7 kW, 7,4 kW, 11 kW ou 22 kW).
3. Le chargeur embarqué du véhicule (On-Board Charger ou OBC) : c’est le transformateur électronique logé sous le capot de votre voiture, qui convertit le courant alternatif (AC) de la borne en courant continu (DC) pour remplir la batterie.

Comme l’illustre ce tableau comparatif :

• Si votre voiture dispose d’un chargeur de 11 kW (cas d’une grande majorité des berlines et SUV modernes allemands, coréens ou américains), et que vous utilisez un câble monophasé 32 A (7,4 kW) sur une borne publique 22 kW, votre vitesse de charge sera limitée à 3,7 kW ou 7,4 kW selon la compatibilité monophasée, doublant votre temps d’attente !
• Inversement, brancher un câble de 22 kW sur un véhicule hybride rechargeable limité à 3,7 kW n’accélérera absolument rien : la voiture continuera d’absorber sagement ses 3,7 kW habituels.

1 Surface verte en forme de feuille Surface verte en forme de feuille 2 Bord supérieur de la trappe circulaire noire avec encoche Bord supérieur de la trappe circulaire noire avec encoche

Borne publique 22 kW

Les infrastructures de voirie délivrent généralement 22 kW en triphasé nécessitant un câble adapté.

1. 1 Surface verte en forme de feuille
2. 2 Bord supérieur de la trappe circulaire noire avec encoche

Pour comprendre comment le réseau électrique domestique gère ces puissances lors des pics de consommation sans faire disjoncter l’abonnement, consultez mon article sur le délesteur de borne de recharge.

Câble Type 2 Mode 3 contre câble CCS Combo 2 pour recharge rapide DC

Il est primordial de ne pas confondre le câble Type 2 mobile dont traite ce guide avec les connecteurs de recharge rapide des autoroutes :

• Le câble Type 2 amovible (Mode 3) : c’est le câble que vous transportez dans votre coffre. Il sert exclusivement pour la recharge en courant alternatif (AC) sur les bornes publiques lentes ou semi-rapides (jusqu’à 22 kW) et sur les wallbox privées.
• Le connecteur CCS Combo 2 (Mode 4) : sur les stations de recharge ultra-rapide (réseaux Ionity, Fastned, TotalEnergies ou Tesla Superchargeurs ouverts), la borne injecte directement du courant continu (DC) à des puissances de 50 kW à 350 kW. Ces bornes disposent toujours de leur propre câble attaché inamovible et refroidi par liquide. Vous n’avez jamais besoin de sortir votre propre câble de coffre pour vous brancher sur une station rapide DC.

Les 4 puissances de câbles Type 2 : quel modèle acheter ?

Sur le marché des accessoires automobiles, l’offre se divise en 4 configurations techniques bien définies :

1. Le câble monophasé 16 A (3,7 kW)

C’est le câble le plus fin, le plus souple et le plus léger du marché (moins de 1,5 kg pour 5 mètres). Il est câblé en conducteurs de cuivre de 3G2,5 mm².

• Usage recommandé : exclusivement réservé aux véhicules hybrides rechargeables (PHEV) possédant une petite batterie de 10 à 15 kWh et un chargeur interne de 3,7 kW maximum.
• Inconvénient : totalement inadapté pour un véhicule 100 % électrique. Si vous le branchez sur une borne publique, il vous faudra plus de 15 heures pour recharger une batterie de 60 kWh !

2. Le câble monophasé 32 A (7,4 kW)

Câblé en 3G6 mm², ce modèle est l’accessoire roi pour l’habitat individuel français raccordé en monophasé :

• Usage recommandé : parfait pour se brancher sur votre wallbox résidentielle de 7,4 kW à la maison.
• Avantages : plus léger et plus maniable qu’un câble triphasé (environ 2,2 kg pour 5 mètres). Il permet de recharger une batterie de 60 kWh en environ 8 heures pendant la nuit.
• Limite : sur une borne publique triphasée 11 ou 22 kW, il ne prendra qu’une seule phase, ce qui bridera la charge à 3,7 kW ou 7,4 kW selon la configuration de la borne.

3. Le câble triphasé 16 A (11 kW)

Composé de 5 conducteurs de puissance de section intermédiaire (5G2,5 mm²) plus les deux fils pilotes :

• Usage recommandé : le meilleur compromis poids/performance pour les propriétaires de Tesla Model 3/Y, Volkswagen ID.3/ID.4, Hyundai Ioniq 5 ou Kia EV6 équipées d’un chargeur de 11 kW.
• Avantages : permet d’exploiter la pleine puissance de 11 kW sur toutes les bornes publiques de voirie et de centres commerciaux sans le poids excessif d’un câble 22 kW.
• Attention au monophasé : si vous branchez ce câble sur une borne domestique monophasée 7,4 kW (32 A), il sera bridé à 16 A, soit seulement 3,7 kW !

4. Le câble triphasé 32 A (22 kW) : le câble universel

C’est le poids lourd de la catégorie, intégrant 5 gros conducteurs en cuivre de 6 mm² :

• Usage recommandé : le câble à tout faire par excellence. Il fonctionne à pleine puissance partout : 7,4 kW en monophasé, 11 kW en triphasé et jusqu’à 22 kW sur les bornes adaptées.
• Inconvénients majeurs : son poids (près de 4 kg pour un modèle de 7,5 mètres) et sa rigidité. En hiver par des températures négatives, la gaine en polyuréthane durcit et enrouler ce gros câble devient une véritable séance de musculation.

1 Boîtier blanc avec prise bleue de recharge Boîtier blanc avec prise bleue de recharge 2 Capuchon bleu de la prise murale Capuchon bleu de la prise murale

Socle de raccordement renforcé

Les chargeurs mobiles réclament des fiches robustes et des lignes dédiées sous surveillance thermique.

1. 1 Boîtier blanc avec prise bleue de recharge
2. 2 Capuchon bleu de la prise murale

Pour coupler efficacement votre borne et votre câble avec votre propre production d’énergie solaire en toiture, découvrez mon analyse sur l’autoconsommation solaire.

Câble droit ou câble spiralé : avantages, inconvénients et mesures thermiques

Au moment de l’achat, une autre question pratique divise les utilisateurs : faut-il opter pour un câble droit classique ou pour un câble spiralé en accordéon ?

Le câble spiralé : l’allié des mains propres

Le câble spiralé se rétracte spontanément sur lui-même grâce à l’effet ressort de sa gaine thermoformée :

• L’avantage numéro un : le câble reste suspendu en l’air entre la borne et la prise de la voiture. Il ne traîne jamais par terre dans la poussière, la boue, l’eau de pluie ou les feuilles mortes. Vos mains et votre coffre restent impeccablement propres.
• L’inconvénient géométrique : pour obtenir une portée utile de 4 mètres, le câble enroulé exerce une force de traction permanente sur la prise de la voiture et sur le socle de la borne. Si la borne est située à plus de 4 mètres de la trappe de votre véhicule, le câble spiralé est inutilisable car il tire sur le connecteur avec le risque de détériorer le verrouillage mécanique.

L’effet thermique d’induction révélé par les tests d’ingénierie

Le Touring Club Suisse (TCS), organisme indépendant réputé, a mené un banc d’essai approfondi sur un panel de 8 câbles de recharge Type 2 du commerce :

• Les experts du TCS ont mis en évidence que les câbles spiralés enregistrent un échauffement thermique supérieur à celui des câbles droits durant la recharge à forte puissance (34 °C à 37 °C mesurés sur les modèles spiralés, contre moins de 28 °C sur les câbles droits étalés).
• Cet échauffement supplémentaire provient de l’effet d’induction électromagnétique créé par la géométrie en bobine des spires de cuivre serrées les unes contre les autres.
• Bien que cette montée en température reste parfaitement sûre et sans danger d’inflammation, elle entraîne une légère baisse de rendement électrique (les pertes par effet Joule augmentant avec la température du métal).

Le câble droit : la portée maximale indispensable

Le câble droit est le choix recommandé si votre stationnement n’est pas millimétré :

• Il est disponible dans des longueurs confortables de 5 mètres, 7,5 mètres voire 10 mètres.
• Une longueur de 7,5 mètres est particulièrement recommandée si votre trappe de recharge est située à l’arrière droit de votre véhicule et que vous devez vous garer en marche avant dans un garage exigu ou le long d’un trottoir.
• Son seul défaut : il doit être réenroulé manuellement et rangé dans sa housse après chaque utilisation.

Les matériaux de fabrication : argenture et résistance mécanique

Tous les câbles Type 2 ne se valent pas sur le plan de la durabilité. Dans les gammes professionnelles, plusieurs critères font la différence :

• Le plaquage des broches de contact : les câbles haut de gamme utilisent des fiches en cuivre usiné plaquées à l’argent pur. L’argent présente la plus faible résistance électrique de contact de tous les métaux connus et résiste remarquablement bien aux micro-arcs d’insertion. À l’inverse, les modèles low-cost utilisent du laiton nickelé qui s’oxyde avec le temps, provoquant des faux contacts et des échauffements anormaux.
• La résine d’étanchéité interne : à l’intérieur de la poignée, la zone de jonction entre les broches et les câbles de cuivre doit être noyée dans une résine polyuréthane thermodurcissable. Ce bloc de résine empêche tout arrachement mécanique des fils en cas de traction violente et garantit une étanchéité absolue même si la coque plastique extérieure venait à se fissurer.
• La tenue aux chocs et à l’écrasement : un câble certifié doit supporter sans rupture le passage accidentel d’une roue de voiture de 2 tonnes (charge de 20 kN).

Les pièges à éviter absolument lors de l’achat et de l’utilisation

En tant qu’artisan électricien intervenant régulièrement sur des dépannages de bornes, j’attire votre attention sur trois règles de sécurité majeures :

1. L’interdiction absolue des rallonges Type 2

Il arrive qu’un automobiliste se retrouve trop court de 2 mètres pour atteindre une borne publique. La tentation est grande d’acheter sur des sites de vente en ligne exotiques une « rallonge Type 2 » femelle/mâle.

Cette pratique est rigoureusement interdite par toutes les normes internationales de sécurité.

L’interposition d’une rallonge brise la continuité de mesure de la résistance de codage PP et crée une résistance de contact parasite supplémentaire. Pire encore : lors de la déconnexion, les mécanismes de sécurité de coupure d’urgence ne peuvent plus garantir que le courant est coupé avant la séparation physique des broches.

Un arc électrique de 32 ampères sous 400 volts peut alors jaillir à l’air libre, détruisant les fiches et risquant de brûler grièvement l’utilisateur.

2. Le label de conformité et le marquage CE

Assurez-vous que le câble convoité porte bien le marquage officiel CE et la mention explicite de la norme NF EN 62196-2. Méfiez-vous des câbles premier prix vendus sans marque identifiable sur les places de marché en ligne, qui emploient souvent des sections de cuivre sous-calibrées (du 4 mm² au lieu du 6 mm² réglementaire pour du 32 A).

3. La protection contre l’eau et l’oxydation

Vérifiez que le câble affiche un indice de protection d’au moins IP54 (protection contre les projections d’eau de toutes directions) une fois branché, et qu’il est muni de bouchons de protection étanches en caoutchouc souple pour couvrir les broches lorsqu’il est stocké dans le coffre.

Une goutte d’eau salée stagnante dans l’alvéole de la broche CP suffit à corroder le contact et à empêcher définitivement l’amorçage de la charge.

Pour vous assurer que votre coffret et vos lignes de recharge respectent les exigences de protection contre les surintensités, lisez mon dossier sur le disjoncteur qui ne se réarme pas.

En cas de picotement anormal ressenti au contact de la carrosserie ou du connecteur sous la pluie, appliquez immédiatement les consignes de sécurité détaillées dans mon article sur le choc électrique.

Pour connaître le coût global de remise en conformité de votre tableau électrique pour alimenter une borne de recharge, parcourez ma synthèse sur le coût d’une mise aux normes électrique.

Enfin, pour diagnostiquer la résistance d’isolement de vos circuits avant de brancher une voiture de forte puissance, faites réaliser un diagnostic électrique des défauts courants dans le cadre d’un plan de mise en sécurité ou mise aux normes.
