Domotiser porte de garage existante Zigbee

Domotiser une porte de garage existante en Zigbee est souvent moins compliqué qu’on l’imagine, mais c’est rarement un simple achat de module. La partie facile, c’est l’ordre d’ouverture. La partie importante, c’est de savoir où raccorder le contact sec, comment obtenir un retour d’état fiable et quand refuser une automatisation qui ferme la porte toute seule.

Une motorisation de garage a déjà sa logique : télécommandes, bouton mural, cellules, arrêt sur obstacle, déverrouillage manuel. Le Zigbee doit s’ajouter à cette logique, pas la remplacer. Si le moteur est ancien, mal réglé ou sans sécurité correcte, la domotique ne le rend pas plus sain.

Ce guide part d’un cas courant : porte sectionnelle ou basculante déjà motorisée, garage accolé ou séparé, envie de piloter depuis Home Assistant, ZHA, Zigbee2MQTT ou une passerelle compatible. Pour le reste de l’installation connectée, le guide domotique maison connectée prix donne un bon ordre de grandeur avant d’acheter des modules dans tous les sens.

Le principe : simuler un appui sur le bouton

Fermer un contact sec pendant un court instant

Sur beaucoup de motorisations, le raccordement le plus propre consiste à utiliser l’entrée prévue pour un bouton poussoir, un clavier à code ou un contact à clé. Le module Zigbee ne doit pas envoyer du 230 V sur cette entrée. Il doit seulement fermer un contact sec pendant un court instant, comme si quelqu’un appuyait sur le bouton.

Cette nuance compte. Un contact sec est isolé de l’alimentation du module. Il se comporte comme un interrupteur sans tension propre sur les bornes de commande. C’est ce qui permet de le placer en parallèle du bouton mural existant, quand la notice du moteur le prévoit.

Le scénario habituel est simple : la porte est fermée, l’impulsion lance l’ouverture. La porte est ouverte, l’impulsion lance la fermeture. La porte bouge, l’impulsion peut l’arrêter. C’est pratique, mais cela veut dire que la commande ne dit pas toujours “ouvre” ou “ferme”. Elle dit souvent actionne.

Retrouver la notice exacte de la motorisation

La première étape n’est donc pas d’acheter un module. C’est de retrouver la notice exacte de la motorisation. Les bornes peuvent s’appeler START, PB, STEP, COM, GND, wall switch, bouton poussoir ou autrement selon la marque. Sans notice, on évite les essais au hasard.

Zigbee ou Wi-Fi pour une porte de garage ?

Le signal Wi-Fi arrive souvent mal

Le Wi-Fi paraît plus direct : un module, une application, une box Internet, terminé. Dans un garage, ce n’est pas toujours vrai. Le signal Wi-Fi arrive souvent mal derrière une porte métallique, une dalle béton, une buanderie ou un mur porteur. Et beaucoup de petits modules Wi-Fi dépendent d’un cloud ou d’une application de fabricant.

Zigbee a un autre intérêt : il peut profiter d’un réseau maillé. Une prise Zigbee alimentée dans la buanderie, le couloir ou le garage peut relayer le signal vers le module. C’est le même principe que dans le guide Zigbee Home Assistant Sonoff : les appareils sur secteur renforcent le réseau, les capteurs sur pile ne le font généralement pas.

1 Prise femelle Prise femelle

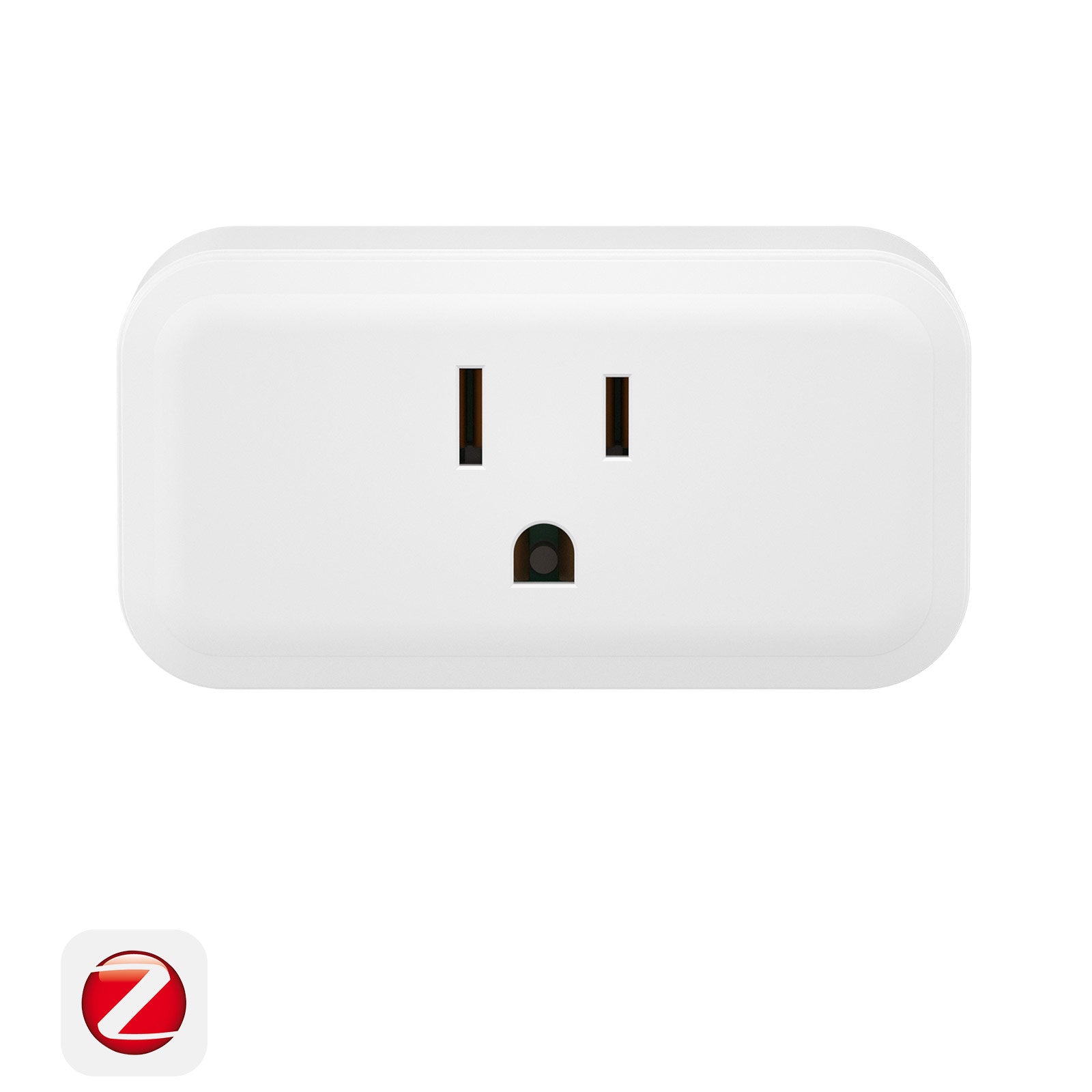

Prise Zigbee SONOFF S40

Une prise Zigbee laissée sous tension peut relayer le signal vers un garage éloigné du coordinateur.

Source : SONOFF

Le Zigbee n’est pas magique. Il utilise aussi la bande 2,4 GHz et peut souffrir d’un coordinateur mal placé, d’un garage trop éloigné ou d’une box collée au dongle. Mais pour une installation locale avec Home Assistant, il reste cohérent si vous avez déjà un réseau Zigbee stable.

Quand la porte s’intègre à un ensemble

Si vous partez de zéro, évitez de créer une domotique uniquement pour une porte de garage. Un bouton radio d’origine, une télécommande neuve ou un clavier filaire peut être plus simple. Le Zigbee devient intéressant quand la porte s’intègre à un ensemble : alarme, éclairage extérieur, notification d’ouverture, présence ou mode nuit.

Le module à choisir : contact sec et impulsion

Une sortie contact sec et une impulsion courte

Pour une porte de garage existante, cherchez d’abord un module qui annonce clairement une sortie contact sec. Ensuite, vérifiez qu’il peut produire une impulsion courte. Certains modules sont prévus pour portail ou garage, avec contact de porte intégré. D’autres sont des relais Zigbee génériques qu’il faut paramétrer en mode momentané.

Un relais qui reste collé peut créer un comportement pénible : porte qui ne répond plus, moteur qui reçoit une commande maintenue, bouton mural perturbé. Le bon réglage est souvent une impulsion de 0,5 à 1 seconde, selon la motorisation. La notice du moteur reste prioritaire.

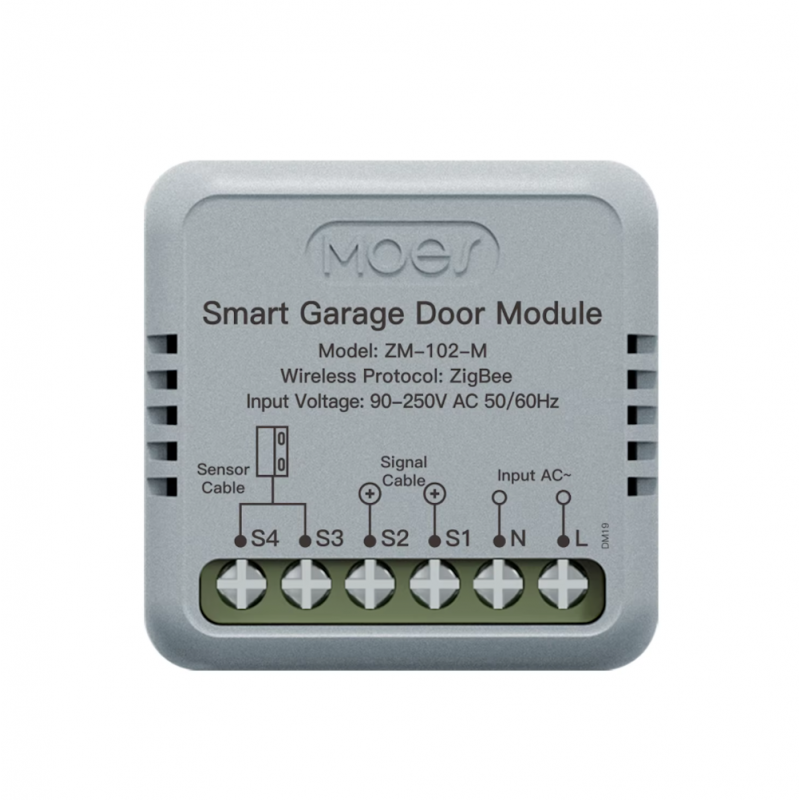

Zigbee2MQTT documente par exemple des modules de type garage door opener qui exposent un état de commande et un contact de porte. C’est utile, mais il faut toujours vérifier la référence exacte. Beaucoup de produits Tuya partagent des noms proches avec des firmwares différents.

• Contact sec réel : indispensable pour se raccorder sur l’entrée bouton sans envoyer de tension parasite.
• Mode impulsionnel : préférable à un simple on off, surtout si l’entrée moteur attend un appui court.
• Retour d’état séparé : capteur magnétique, entrée contact ou capteur Zigbee indépendant.
• Compatibilité vérifiée : ZHA ou Zigbee2MQTT selon votre installation, pas seulement une promesse marketplace.
• Boîtier adapté : le module doit rester protégé, accessible et repérable.

Alimentation et boîtier des modules 230 V

Les modules encastrables 230 V posent une autre question : alimentation phase neutre disponible ou non, volume du boîtier, échauffement, séparation des conducteurs, protection mécanique. Dans un garage, les montages provisoires durent souvent trop longtemps. Un module qui pend derrière un moteur, c’est une panne en attente.

Le retour d’état : ouvert, fermé ou supposé fermé ?

Ce n’est pas un retour d’état

Un piège classique consiste à afficher une porte comme fermée parce qu’on a envoyé une commande de fermeture. Ce n’est pas un retour d’état. C’est une supposition. Si la porte a rencontré un obstacle, si une cellule a bloqué la fermeture ou si le moteur s’est arrêté, Home Assistant peut afficher n’importe quoi.

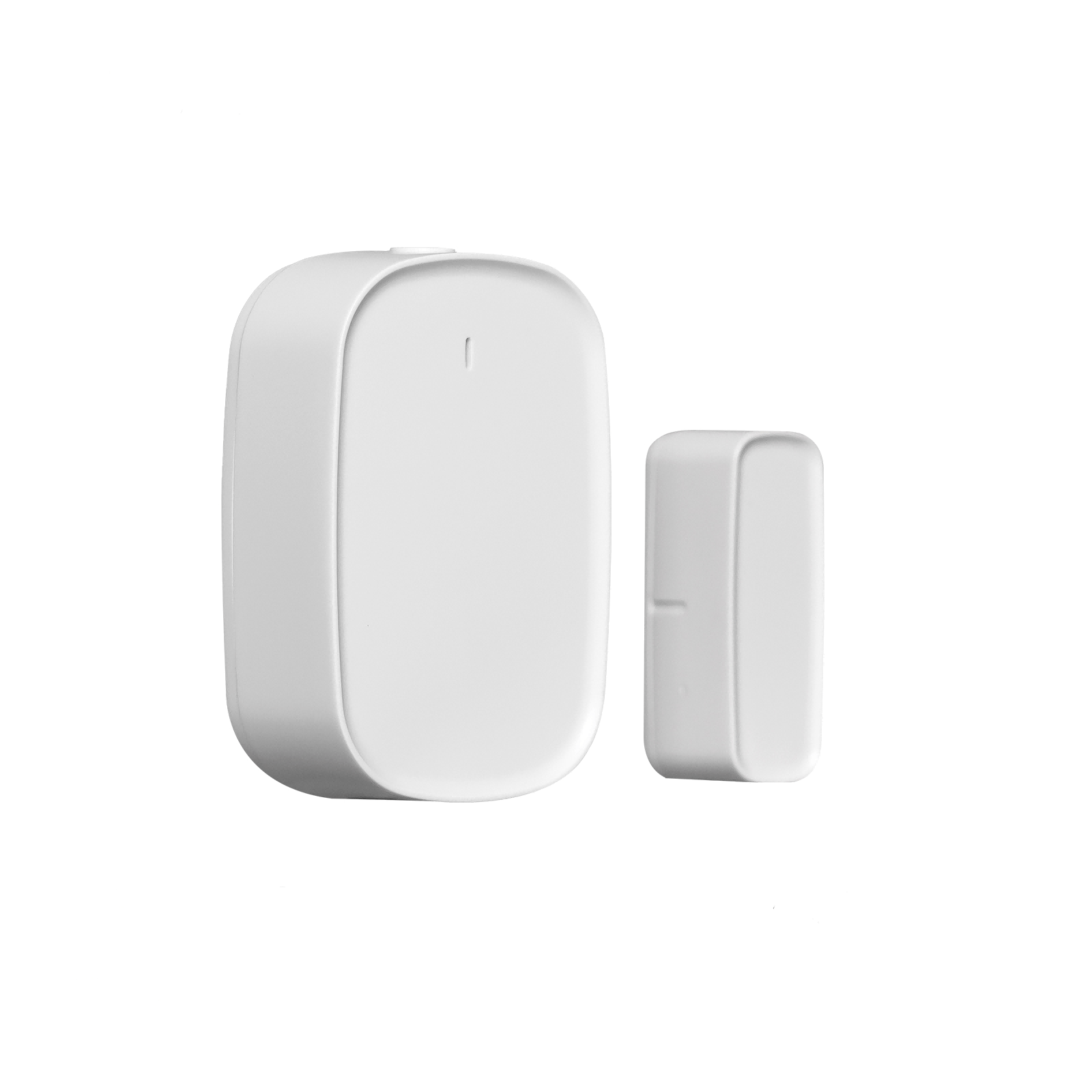

Il faut donc une information indépendante. Le plus simple est un capteur d’ouverture Zigbee bien placé. Sur une porte sectionnelle, l’aimant doit rester aligné dans la position fermée malgré les vibrations. Sur une basculante, il faut tenir compte du mouvement complet, pas seulement de la position au repos.

Certains modules garage intègrent un capteur magnétique filaire. C’est propre quand un câble peut être posé sans gêner la porte. Un capteur sur pile indépendant est plus facile à installer, mais il ajoute une pile à surveiller et une liaison radio à fiabiliser.

Pour une maison avec alarme

Pour une maison avec alarme, ce retour d’état peut aussi rejoindre une logique de sécurité. Une porte de garage restée ouverte après le départ mérite une notification. Elle ne mérite pas forcément une fermeture automatique immédiate sans visibilité.

Sécurité : ce que la domotique ne remplace pas

Une porte motorisée est une machine qui bouge

Une porte motorisée est une machine qui bouge. Elle peut coincer un objet, heurter une voiture, blesser une personne ou abîmer son propre mécanisme. La loi française traite les portes automatiques de garage en habitation comme un sujet de sécurité, pas comme un simple confort.

Le moteur doit conserver ses sécurités : arrêt sur obstacle, cellules si nécessaires, réglages d’effort, fin de course, déverrouillage manuel. Si l’installation est collective ou si la porte donne sur une zone partagée, la prudence monte d’un cran. Une commande smartphone ne donne pas le droit d’ignorer le champ de mouvement.

La commande vocale à traiter avec méfiance

La commande vocale est à traiter avec méfiance. Ouvrir une porte de garage depuis une enceinte connectée mal protégée n’a pas le même impact qu’allumer une lampe. Si vous activez une commande vocale, exigez une confirmation, un code, ou limitez l’usage à des scénarios non sensibles.

Pour le volet sécurité globale, reliez ce sujet aux accès de la maison. Une porte de garage connectée ne compense pas un cylindre faible, une porte de service non verrouillée ou une alarme mal pensée. Le guide cambriolages : comment sécuriser sa maison aide à remettre la porte de garage dans l’ensemble des accès.

Raccordement : méthode propre sur une motorisation existante

Coupez l’alimentation avant d’ouvrir le capot

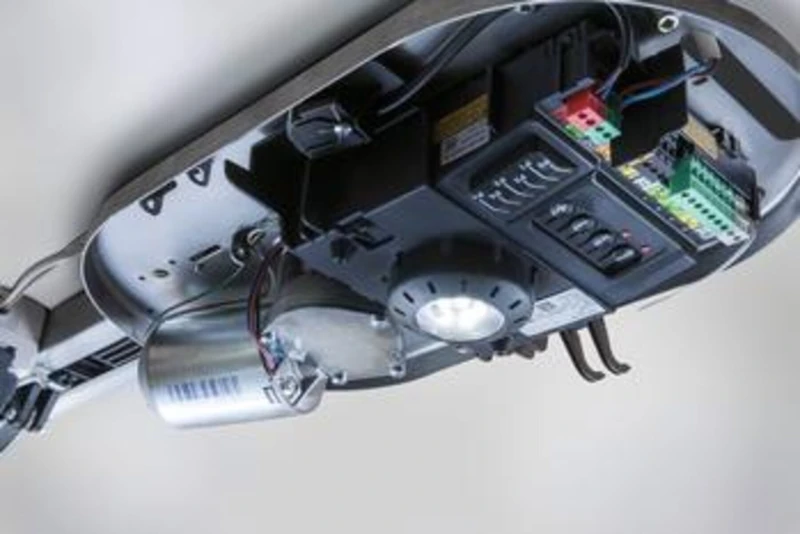

Avant d’ouvrir le capot du moteur, coupez l’alimentation au disjoncteur du circuit concerné. Ensuite seulement, vérifiez l’absence de tension avec un outil adapté si vous devez toucher au câblage. L’INRS rappelle que les opérations doivent être faites en priorité hors tension. Ce n’est pas une phrase de notice, c’est la base.

Sur une motorisation de garage, il peut cohabiter plusieurs niveaux : 230 V pour l’alimentation, basse tension pour les accessoires, bus propriétaire, entrée bouton, cellules. Les borniers se ressemblent parfois. Une erreur entre alimentation et entrée de commande peut détruire la carte.

Le raccordement propre tient en quelques règles

Le raccordement propre tient en quelques règles : utiliser les bornes documentées, garder le bouton existant, repérer les fils, enfermer le module, laisser une longueur de maintenance raisonnable, ne pas coincer le câble dans le capot du moteur. Si le module est alimenté en 230 V, il doit être protégé et inaccessible au toucher.

Si vous n’êtes pas certain d’avoir identifié les bornes, arrêtez. Une photo floue d’un bornier ne suffit pas. Une intervention d’électricien coûte moins cher qu’une carte moteur remplacée, surtout sur une porte ancienne dont les pièces deviennent difficiles à trouver.

Home Assistant : ZHA ou Zigbee2MQTT ?

ZHA : l’appairage intégré à Home Assistant

Avec ZHA, l’appairage est intégré à Home Assistant. C’est souvent le choix le plus simple si votre réseau Zigbee existe déjà et que le module est reconnu correctement. Vous ajoutez l’appareil, vous nommez les entités, vous testez l’ordre et vous créez les automatisations.

Zigbee2MQTT donne plus de visibilité sur les exposés du module, les logs, le nom MQTT et parfois les paramètres spécifiques. Pour les modules Tuya garage, c’est souvent confortable, car les entités peuvent être plus explicites : state, garage door contact, disponibilité, batterie du capteur selon les modèles.

Le choix dépend de votre installation

Le choix dépend moins de la porte que de votre installation. Si tout votre réseau est déjà en ZHA, ne migrez pas pour un seul module. Si vous utilisez déjà Zigbee2MQTT pour des appareils Tuya variés, gardez cette cohérence.

Dans les deux cas, donnez des noms sans ambiguïté : porte_garage_commande, porte_garage_contact, porte_garage_batterie. Évitez un simple “garage” qui se confond avec la lumière, la prise ou le détecteur de mouvement. Le jour d’une panne, un nom précis fait gagner du temps.

Automatisations utiles, automatisations à éviter

La meilleure automatisation est souvent une notification. “Porte de garage ouverte depuis 20 minutes” vaut mieux qu’une fermeture automatique mal pensée. En journée, la porte peut rester ouverte parce que quelqu’un jardine, décharge une voiture ou travaille dans le garage.

Une fermeture automatique peut se discuter si la porte est visible par caméra, si les cellules sont fiables, si le retour d’état est solide et si l’horaire est restreint. Même là, gardez une marge : notification avant action, délai, annulation possible, journal d’événements.

• Utile : alerte si la porte reste ouverte après 22 h.
• Utile : allumer l’éclairage extérieur quand la porte s’ouvre de nuit.
• Utile : bloquer l’alarme maison si la porte de garage est encore ouverte.
• À éviter : fermeture automatique dès que le téléphone quitte la maison.
• À éviter : commande vocale ouverte à tous les assistants du logement.
• À éviter : scénario qui ferme sans retour d’état ni visibilité.

Pour l’éclairage, la porte de garage peut déclencher un projecteur, mais ne mélangez pas tout. Un détecteur bien placé reste parfois plus logique qu’une chaîne “porte ouverte donc lumière”. Le guide détecteur de mouvement extérieur aide à choisir entre détection, bouton, horaire et scénario.

Budget réaliste

Le module seul peut coûter peu cher, mais ce n’est pas le budget complet. Il faut compter le module Zigbee, un éventuel capteur d’ouverture, un boîtier, du câble, des connecteurs, parfois une prise routeur Zigbee pour renforcer le maillage, et le temps de pose.

Pour un bricoleur déjà équipé, le matériel peut rester autour de 30 à 90 €. Avec reprise propre, diagnostic du moteur et pose par un professionnel, le coût peut monter selon l’accès, l’état du câblage, le type de porte et les tests de sécurité.

Si la porte est ancienne, mettez l’argent dans la fiabilité mécanique avant le connecté. Une courroie fatiguée, des ressorts mal équilibrés ou des fins de course mal réglées rendent les automatisations pénibles. Le module Zigbee ne doit pas devenir le pansement d’une motorisation en fin de vie.

Cas où il vaut mieux s’abstenir

Ne domotisez pas une porte qui force

Ne domotisez pas une porte qui ferme brutalement, qui remonte sans raison, qui force en fin de course ou dont le déverrouillage manuel ne fonctionne pas. Ne domotisez pas non plus une porte collective sans autorisation claire. En copropriété, une modification de commande peut toucher un équipement commun.

Évitez aussi les garages avec signal Zigbee trop faible si vous refusez d’ajouter un routeur alimenté. Un ordre qui arrive une fois sur deux est pire qu’une absence de domotique. Vous finirez par multiplier les commandes, créer des états incohérents et perdre confiance dans le système.

“

Une porte de garage connectée doit rester ennuyeuse : un ordre court, un état fiable, des sécurités intactes. Le reste est du confort.

Un simple capteur peut suffire

Si votre besoin réel est de savoir si la porte est restée ouverte, un simple capteur Zigbee peut suffire. Il envoie une notification sans toucher au moteur. C’est souvent la meilleure première étape, surtout sur une porte ancienne ou utilisée par plusieurs personnes.

Pannes fréquentes après ajout Zigbee

Le module répond, mais la porte ne bouge pas

La panne la plus courante est le module qui répond dans Home Assistant, mais la porte ne bouge pas. Dans ce cas, séparez le problème. Testez d’abord le bouton mural d’origine. S’il ne fonctionne plus, le câblage de l’entrée commande a été perturbé. S’il fonctionne, le problème vient du module, de son mode impulsion ou des deux fils de contact sec.

La porte bouge mais l’état reste faux

Deuxième cas : la porte bouge, mais l’état affiché reste faux. Là, le module n’est pas forcément en cause. Le capteur peut être mal aligné, trop loin du coordinateur, fixé sur une partie mobile qui vibre ou déclaré avec une logique inversée. Un capteur qui indique ouvert quand la porte est fermée se corrige dans l’intégration, mais seulement après avoir vérifié son comportement réel.

La commande décroche dans le garage

Troisième cas : la commande fonctionne à côté du serveur, puis décroche une fois le module posé dans le garage. C’est typique d’un maillage faible. Ajoutez un routeur Zigbee alimenté entre le coordinateur et le garage, attendez que le réseau se stabilise, puis testez à nouveau. Ne compensez pas une radio médiocre par des doubles commandes.

• Commande sans mouvement : vérifier bouton existant, mode impulsion et bornes du contact sec.
• État incohérent : contrôler alignement du capteur, inversion logique et pile.
• Réponse lente : renforcer le maillage avant de créer des automatisations.
• Porte qui s’arrête : tester cellules, obstacle, effort moteur et fin de course.
• Module qui chauffe : couper et reprendre le boîtier, l’alimentation et le serrage.

Si la panne apparaît seulement par temps froid ou humide, regardez aussi l’environnement. Un garage condense, une boîte mal fermée prend la poussière, un câble peut bouger quand la porte vibre. La domotique révèle parfois un défaut mécanique ou électrique déjà présent.

Le journal Home Assistant aide, mais il ne remplace pas l’observation. Ouvrez la porte en local, regardez les LED du moteur, écoutez le relais, vérifiez si l’ordre arrive une fois ou plusieurs fois. Un dépannage propre commence par une action, un symptôme, une hypothèse. Pas par dix paramètres changés d’un coup.

Configuration conseillée

Pour une maison déjà équipée Home Assistant, je partirais sur une configuration simple : module Zigbee contact sec en impulsion, capteur d’ouverture séparé, une prise Zigbee routeur si le garage est loin, et des automatisations limitées aux notifications et à l’éclairage.

La commande d’ouverture à distance doit rester accessible aux personnes autorisées seulement. Le tableau de bord doit afficher la position réelle, pas seulement le dernier ordre. Et le bouton mural d’origine doit continuer à fonctionner normalement.
