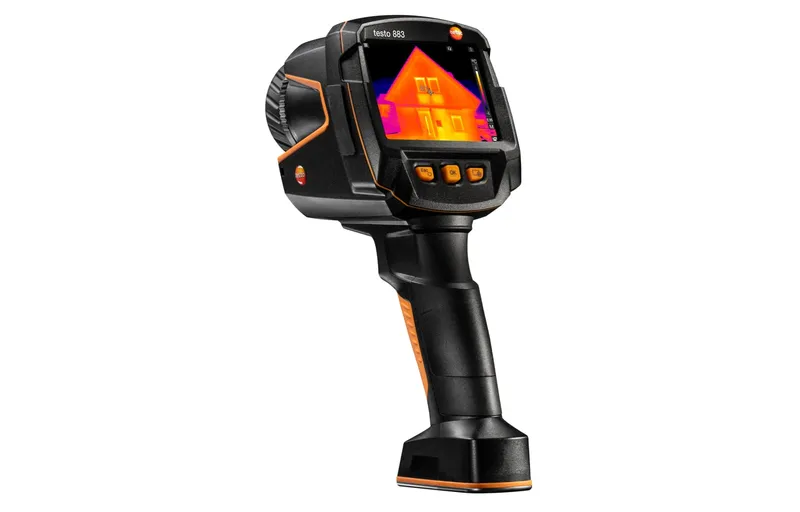

Caméra thermique Testo : guide du diagnostic bâtiment

La caméra thermique Testo sert au diagnostic thermique des bâtiments : elle visualise les ponts thermiques, les défauts d’isolation, les zones d’humidité et les infiltrations d’air, et elle rend service sur les installations électriques en repérant les échauffements anormaux. La gamme va de la testo 865 (160 × 120 pixels) à la testo 883 (320 × 240, objectifs interchangeables), pour des budgets indicatifs de 1 100 à 3 600 € hors taxes.

Ce guide explique ce qu’une image thermique peut réellement prouver, dans quelles conditions la prendre pour qu’elle soit exploitable, et ce que chaque modèle Testo apporte sur un chantier. Je me sers de ces caméras en complément du multimètre et de la pince ampèremétrique : la thermographie oriente la vérification, elle ne la remplace pas.

Ce qu’une caméra thermique mesure vraiment

Une caméra thermique ne mesure pas la température de l’air ni celle d’un objet en profondeur : elle capte le rayonnement infrarouge émis par une surface et le convertit en température apparente de surface. C’est la base de toute interprétation, et c’est aussi sa limite principale.

Sur un mur, la lecture dépend de trois paramètres : la résolution spatiale (la taille du plus petit détail distingué), la sensibilité thermique (la plus petite différence de température perçue) et l’émissivité de la surface visée. Un écart de teinte sur l’écran est une information, pas une conclusion.

La résolution spatiale s’exprime par l’IFOV, l’angle couvert par chaque pixel du détecteur. Un IFOV de 3,4 mrad sur la testo 865 donne un détail d’environ 3,4 cm à 10 mètres de distance ; l’IFOV de 1,7 mrad sur la testo 883 descend à environ 1,7 cm à la même distance.

Le défaut recherché doit toujours couvrir plusieurs pixels, sinon sa température se mélange à celle de l’arrière-plan : c’est pour cela que Testo a intégré un IFOV Warner qui avertit quand on vise trop loin.

La sensibilité thermique, ou NETD, indique la plus petite différence de température que le détecteur peut distinguer du bruit de fond : 40 mK sur la testo 883, soit 0,04 °C. C’est elle qui fait la différence entre une image lisse et une image granuleuse, pas la résolution. Un NETD faible compte particulièrement sur les murs, où les écarts entre zones saines et zones humides restent souvent inférieurs à 2 °C.

L’émissivité complète le trio. Une surface mate peinturée émet bien et donne une mesure fiable ; un métal poli, un carrelage brillant ou une vitre réfléchissent l’environnement au lieu d’émettre, et faussent la lecture. Testo propose l’assistant E-Assist, qui estime l’émissivité d’une surface à l’aide de petits marqueurs autocollants à émissivité connue. Le réglage manuel reste possible de 0,01 à 1.

Les conditions de mesure décident de tout

Le manuel de la testo 883 est explicite sur le cadre idéal d’une thermographie d’enveloppe : écart de température d’au moins 15 °C entre l’intérieur et l’extérieur, conditions météo stables, pas de soleil direct, pas de précipitations, pas de vent fort. Le rayonnement solaire chauffe les façades et noie les défauts ; la pluie refroidit les surfaces de façon aléatoire ; le vent force les échanges thermiques et fausse les zones froides.

Testo recommande aussi de laisser l’appareil 15 minutes après sa mise en marche pour que le détecteur se stabilise, et de ne jamais viser une source au-delà de 650 °C sous peine d’endommager le capteur. Sur une maison, ces contraintes se traduisent concrètement : on relève de préférence tôt le matin en hiver, après une nuit stable, quand le chauffage a fonctionné et que le soleil n’a pas encore frappé la façade.

Le même raisonnement s’applique à l’intérieur. Une pièce chauffée depuis plusieurs heures, sans apport solaire direct, sans ventilation forcée et sans occupants qui viennent de passer, donne des relevés comparables d’une visite à l’autre. C’est la condition pour que la comparaison dans le temps ait un sens, par exemple avant et après des travaux d’isolation.

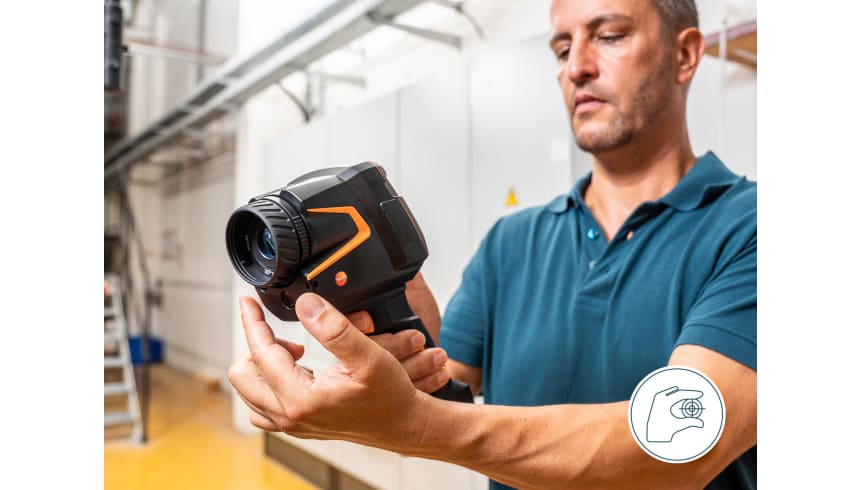

Pour les relevés extérieurs de façade, la testo 883 accepte plusieurs objectifs interchangeables : un objectif standard de 30° × 23°, un grand-angle de 42° × 32° et un téléobjectif de 12° × 9° pour les toitures et les points hauts. Le grand-angle couvre vite une façade, le téléobjectif zoome sur un linteau ou un raccord de toiture sans approcher l’échafaudage.

La mise au point manuelle devient alors nécessaire : la 883 est la seule de la gamme à en être équipée.

Ponts thermiques : lire les zones froides

Le pont thermique est une zone où l’enveloppe laisse passer plus de chaleur que le reste : angle de mur, jonction plancher-mur, linteau de fenêtre, balcon en dalle pleine, coffre de volet roulant. En thermographie, il apparaît comme une zone plus froide sur la face intérieure en hiver, ou plus chaude sur la face extérieure, selon le sens du flux.

La lecture directe d’une image ne suffit pas. Une zone froide peut venir d’un pont thermique réel, mais aussi d’un courant d’air, d’une humidité de matériau, d’un défaut de laine isolante tassée ou d’un simple reflet. Je ne conclus jamais sur la seule palette de couleurs : je croise avec l’observation de l’ouvrage, une mesure d’ambiance et, si possible, un relevé de contact.

Un repère utile dans ce croisement : le pont thermique suit la structure, il dessine des lignes géométriques qui répondent aux jonctions du bâti. Une tache irrégulière qui ne correspond à aucun élément structurel mérite une autre hypothèse, souvent l’humidité ou l’air entrant. C’est la distinction la plus rentable que la thermographie apporte sur un diagnostic.

Pour un particulier, le constat thermographique d’un pont thermique ne remplace pas le calcul thermique réglementaire. Il situe où l’enveloppe faiblit et permet de prioriser les travaux : traiter un linteau de fenêtre n’a pas le même coût qu’une isolation de plancher bas. Le relevé sert alors de document de dialogue avec l’artisan qui chiffre, et de référence pour vérifier l’efficacité du traitement après coup.

Humidité et moisissures : le mode humidité de la testo 883

L’humidité des murs se signale en thermique par une zone plus froide que les surfaces voisines : l’eau contenue dans le matériau conduit mieux la chaleur et s’évapore, ce qui refroidit la surface. Une tache froide irrégulière sur une cloison ou à la base d’un mur doit faire suspecter une remontée capillaire, une infiltration ou un défaut de ventilation, sans que l’image dise laquelle.

Testo apporte un outil dédié sur la 883 : le mode humidité. L’appareil combine l’image thermique avec la température et l’humidité de l’air, saisies manuellement ou transmises sans fil par la sonde testo 605i, puis affiche une palette hygrométrique qui signale les zones à risque de condensation et de moisissures. C’est une évaluation de risque relative, pas une mesure de teneur en eau du matériau.

L’INRS rappelle que l’humidité favorise le développement de micro-organismes et qu’il faut identifier leurs sources dans le bâtiment : ventilation insuffisante, fuite, remontée capillaire, pont thermique ou usage du local. La caméra thermique documente l’hypothèse, elle ne ferme pas le diagnostic. Une mesure d’humidité des matériaux, quand elle est nécessaire, se fait avec un humidimètre adapté, pas avec une image.

La ventilation a souvent le dernier mot : un logement mal ventilé accumule l’humidité produite par les occupants, quelle que soit la qualité de l’enveloppe. Le choix d’une VMC hygroréglable se fait sur les besoins réels du logement, et le relevé thermique aide à identifier les pièces où la condensation se concentre avant de dimensionner la solution.

Les infiltrations d’air : les fuites invisibles

Les infiltrations d’air font partie des pertes que la thermographie révèle le mieux, car l’air froid entrant refroidit les surfaces qu’il balaie : joints de menuiserie, passage de gaine, trappe d’accès, plinthe, prises et boîtiers encastrés mal étanches.

La vidéo officielle de présentation de la gamme Testo montre précisément ce cas, avec de l’air froid qui pénètre par des prises électriques mal scellées : un détail que je retrouve régulièrement dans les maisons des années 1970 à 2000.

La méthode de relevé se renforce en jouant sur la différence de pression. En hiver, un logement chauffé crée naturellement une dépression partielle ; en fermant les portes intérieures et en activant l’extraction, on accentue l’aspiration d’air froid par les défauts d’étanchéité, et les zones froides deviennent plus contrastées à l’écran.

Certains diagnostiqueurs utilisent un test d’infiltrométrie (porte soufflante) en complément, qui quantifie le débit de fuite en m³/h sous 50 pascals.

La thermographie seule indique où l’air entre, pas combien. Le chiffrage des fuites appartient au test d’étanchéité à l’air, et la correction appartient au calfeutreur ou à l’artisan qui reprend l’étanchéité des menuiseries. Une image thermique qui montre un joint de fenêtre froid est déjà utile : elle localise le travail avant toute intervention.

Réseaux encastrés : plomberie et électricité dans les murs

Les canalisations et les câbles encastrés laissent des traces thermiques sur les parois : un tuyau d’eau chaude chauffe son sillon, un tuyau d’eau froide le refroidit, un câble en charge s’échauffe légèrement. La caméra thermique permet de suivre le parcours d’un réseau avant de percer, ce qui évite les mauvaises surprises sur une cloison.

Pour le plancher chauffant, l’image thermique montre les différences entre boucles : une zone nettement plus froide correspond souvent à une boucle morte, à une vanne fermée ou à un problème d’équilibrage. Le relevé ne dit pas si la boucle est obstruée ou simplement déséquilibrée, mais il oriente le plombier-chauffagiste vers la zone exacte à vérifier.

Côté électricité, la thermographie repère les points chauds sur les circuits en charge : un domino mal serré, un raccord oxydé ou une borne de disjoncteur desserrée s’échauffent davantage que le conducteur voisin. Le delta de température entre le point suspect et le reste du circuit, le DeltaT, est le critère de lecture : plus il est élevé, plus la vérification est urgente.

La norme américaine de maintenance NFPA 70B, que Testo cite dans ses fonctions électriques, structure précisément ce raisonnement par seuils de DeltaT pour les inspections d’armoires électriques.

Une caméra thermique ne remplace donc ni le multimètre ni le contrôle d’isolement : elle cible les vérifications au lieu de tout contrôler à l’aveugle. Sur un tableau ancien, le premier passage thermique oriente le diagnostic, puis chaque point suspect se confirme hors tension. C’est le même raisonnement que je détaille dans mon guide sur le diagnostic électrique des défauts courants.

L’angle électrique : tableaux, armoires et inspections récurrentes

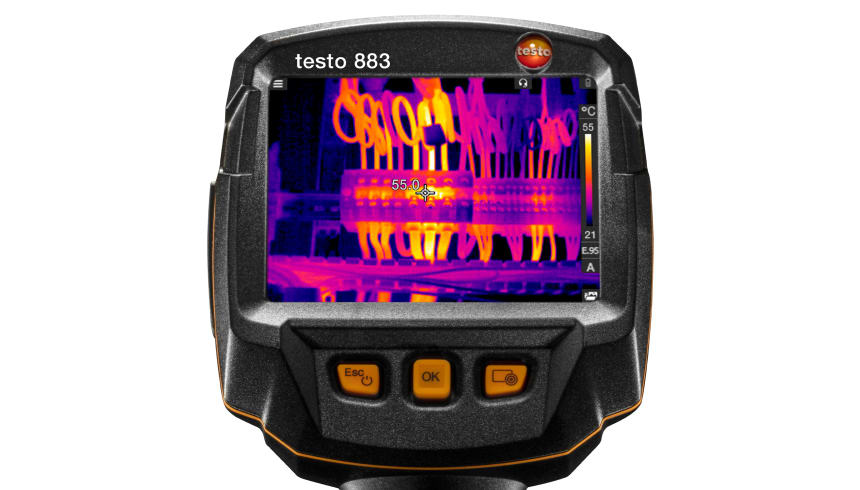

Pour un électricien, l’intérêt de la gamme Testo ne s’arrête pas aux murs : les armoires électriques, les tableaux de distribution et les coffrets sont des lieux de contrôle thermique par excellence, à condition de connaître la charge au moment du relevé. Une armoire inspectée en charge légère ne montre rien ; la même armoire en production révèle les connexions fatiguées.

Testo a construit une fonction spécifique pour les inspections récurrentes : la SiteRecognition, présente sur la testo 883. Elle mémorise l’emplacement de chaque mesure au premier passage, puis la caméra guide les visites suivantes pour reproduire les mêmes cadrages, à quelques mètres de distance ou dans un bâtiment entier.

La marque cite l’exemple d’une inspection couvrant 176 armoires électriques : sans repère, on ne sait plus, d’une année sur l’autre, si l’image a été prise au même endroit.

C’est le point fort de la thermographie en maintenance : la comparaison dans le temps. Un relevé isolé se lit avec prudence, une série de relevés au même endroit, aux mêmes conditions de charge, montre l’évolution d’un échauffement avant qu’il ne devienne une panne. Le mode DeltaT de la 883 affiche l’écart entre deux points ou deux zones en direct, ce qui évite de mesurer chaque image mentalement.

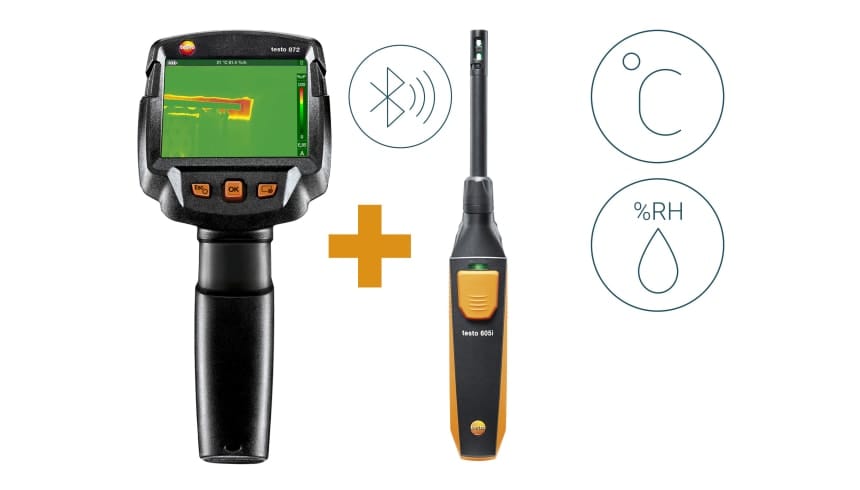

La gamme se connecte aussi à la pince ampèremétrique testo 770-3 et à la sonde d’humidité testo 605i par Bluetooth : les valeurs électriques et hygrométriques s’affichent directement dans l’image thermique. Pour un contrôle de serrage de connexions, le lien avec la mesure de courant donne immédiatement le rapport entre la charge et l’échauffement. Ces combinaisons restent des outils d’aide à la décision, jamais une certification de conformité.

La gamme Testo pour le bâtiment : 865, 871, 872, 883

Quatre références couvrent l’essentiel du diagnostic bâtiment chez Testo, avec un saut de détecteur à chaque palier. La testo 865 démarre en 160 × 120 avec la technologie SuperResolution qui affiche 320 × 240, un IFOV de 3,4 mrad et une sensibilité de 80 mK : l’entrée de gamme pour découvrir la thermographie sans viser un usage professionnel intensif.

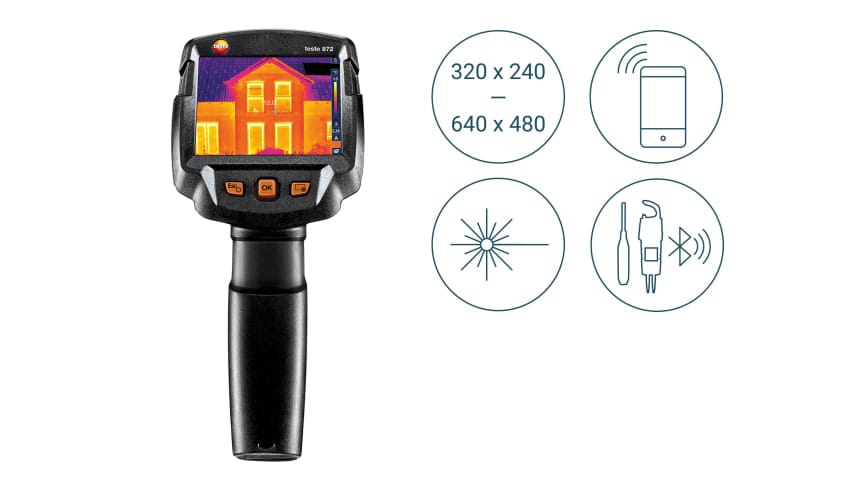

La testo 871 monte à 240 × 180 (SuperResolution 480 × 360) avec un IFOV de 2,6 mrad : le milieu de gamme connecté, qui reprend l’application Thermography et les assistants ScaleAssist et E-Assist. La testo 872 passe au détecteur 320 × 240 (SuperResolution 640 × 480), un IFOV de 2,3 mrad et une sensibilité de 60 mK, avec un pointeur laser intégré : c’est le bon compromis entre qualité d’image et budget pour un artisan.

La testo 883 ferme la gamme avec le même détecteur 320 × 240, mais une sensibilité de 40 mK, un débit de 27 Hz, des objectifs interchangeables et la mise au point manuelle : elle embarque SiteRecognition, le mode humidité, l’IFOV Warner et le DeltaT. C’est l’outil complet du diagnostic bâtiment, jusqu’aux rapports IRSoft.

Les prix de ce tableau sont des ordres de grandeur de distributeurs européens, pas des tarifs Testo France : la marque affiche ses tarifs en boutique officielle et les revendeurs négocient selon le kit et les accessoires. Le 883 en kit avec téléobjectif coûte davantage, et le certificat d’étalonnage, la mallette ou les batteries supplémentaires font varier le total.

Pour un usage ponctuel, la location reste une option sérieuse : certaines enseignes louent la testo 872 à la semaine, le tarif se négociant selon la durée et le kit.

ScaleAssist et E-Assist : des images comparables

Deux assistants font la réputation de la gamme sur le terrain, parce qu’ils suppriment les deux grandes sources d’erreur du débutant.

Le ScaleAssist ajuste automatiquement l’échelle de températures de l’image : sur une même scène, la palette est étalonnée pour montrer le contraste thermique réel, au lieu de s’écraser sur la valeur la plus chaude. Sans lui, une façade photographiée le matin et l’après-midi donne deux images visuellement différentes pour la même réalité.

Le E-Assist traite l’émissivité. Il s’utilise avec les marqueurs autocollants fournis : on colle le marqueur sur la surface à mesurer, on le laisse s’équilibrer quelques instants, puis l’assistant calibre l’émissivité et la température réfléchie à partir de sa lecture. C’est un gain de temps réel sur les surfaces brillantes où l’émissivité manuelle est un pari, comme les carrelages, les appareils métalliques ou les baies vitrées.

La gamme connectée passe par l’application Thermography de Testo, qui sert d’écran secondaire et de télécommande, et par le logiciel PC IRSoft pour l’analyse.

IRSoft structure les rapports avec des modèles de documents : pour un diagnostiqueur, l’image seule convainc moins qu’un rapport qui situe chaque défaut, lui attribue une température et le classe. C’est exactement l’usage que je décris dans mon article sur l’histoire et les gammes de mesure Testo.

Comment je prépare une inspection thermique

La méthode compte plus que le matériel. Avant d’ouvrir le coffret de la caméra, je vérifie quatre points : la météo des dernières 48 heures, l’écart de température entre intérieur et extérieur, le réglage de l’émissivité et la distance de visée. Sans ces quatre conditions, le relevé n’aura pas de valeur probante, même avec la testo 883.

Je croise systématiquement l’image thermique avec la réalité de l’ouvrage : une zone froide derrière une armoire peut n’être qu’un reflet ou un vide d’air, une tache chaude sur un tableau doit se confirmer à la pince ampèremétrique. La thermographie réduit les surfaces à contrôler, elle ne supprime pas le contrôle.

C’est le même principe que je mets en œuvre pour les caméras Fluke et FLIR, où le choix du matériel se décide sur les mêmes critères : détecteur, NETD, IFOV et conditions d’usage.

Testo, une marque de mesure au service du bâtiment

Testo n’est pas entré dans la thermographie par hasard : la marque fondée en 1957 à Lenzkirch, dans la Forêt-Noire, a bâti sa réputation sur la mesure de température, puis élargi aux débits d’air, à la combustion et à l’humidité. Son siège est installé à Titisee-Neustadt, elle emploie environ 3 500 personnes dans 37 filiales et réalise un chiffre d’affaires de l’ordre de 466 millions d’euros.

Cette assise se voit dans la cohérence de l’écosystème : la sonde testo 605i, la pince testo 770-3, l’application Thermography et le logiciel IRSoft parlent tous le même langage. Pour un artisan, cela signifie des relevés qui se combinent et des rapports homogènes d’un appareil à l’autre, ce qui n’est pas le cas des écosystèmes fermés de certaines marques d’entrée de gamme.

Le rapport qualité-prix reste en revanche le point faible de la marque face aux concurrents asiatiques : pour le seul usage électrique, des caméras à moins de 300 € couvrent déjà la recherche de points chauds, là où la testo 865 démarre autour de 1 100 €. La différence se paie sur la sensibilité thermique, la robustesse, l’étalonnage et le support, qui comptent pour un usage professionnel régulier.
