Caméra thermique et ponts thermiques : diagnostic

Dans une maison ou un appartement mal isolé, le constat hivernal est souvent désespérant : le système de chauffage central tourne à plein régime, les factures d’énergie atteignent des sommets vertigineux, et pourtant une sensation désagréable de paroi froide et de courants d’air persistants gâche le confort de vie au quotidien.

Pire encore, au fil des semaines, des taches de moisissures noirâtres et des auréoles d’humidité récurrentes colonisent les angles supérieurs des plafonds, le pourtour des menuiseries et l’arrière des plinthes, dégradant la qualité de l’air intérieur et agressant les voies respiratoires des occupants.

Ces désordres du bâti ne sont pas une fatalité : ils résultent presque systématiquement de déperditions thermiques invisibles à l’œil nu.

Entre les défauts d’isolation masqués sous les doublages en plaques de plâtre, les nez de dalles en béton armé non isolés, les fuites d’air parasites traversant les gaines électriques et les infiltrations d’eau insidieuses, poser un diagnostic clair sans démolir les parois relève de la gageure sans matériel d’investigation non destructif.

C’est précisément le rôle de la caméra thermique infrarouge.

En tant qu’artisan électricien et diagnostiqueur, j’utilise l’imagerie thermique pour traquer aussi bien les échauffements anormaux dans les tableaux électriques que les pathologies d’enveloppe de bâtiment.

Dans ce guide approfondi, je vous détaille la physique fondamentale des ponts thermiques, les réglages indispensables à configurer sur votre caméra (notamment le paramètre d’émissivité des matériaux et la compensation d’ambiance), la règle incontournable du delta de température minimal intérieur/extérieur.

Ensuite, le lien direct entre température de surface et point de rosée, ainsi que le protocole d’inspection méthodique pour réaliser un audit thermique rigoureux de votre logement.

Qu’est-ce qu’un pont thermique et d’où viennent les fuites de chaleur ?

Dans la thermique du bâtiment, un pont thermique désigne une discontinuité spatiale ou matérielle de l’enveloppe où la résistance thermique surfacique s’effondre localement.

La chaleur se propageant spontanément de la zone la plus chaude vers la zone la plus froide selon les principes de la thermodynamique, ces faiblesses créent de véritables goulets d’étranglement conductifs qui drainent les calories vers l’extérieur.

On distingue trois familles distinctes de ponts thermiques sur un bâtiment résidentiel :

1. Les ponts thermiques linéaires de structure : Ils se situent aux jonctions constructives entre deux éléments de maçonnerie hétérogènes. Le cas le plus fréquent et le plus dommageable reste la liaison entre mur de façade et dalle de plancher intermédiaire en béton armé. Le béton conduisant la chaleur environ quarante fois plus vite qu’un isolant moderne, la dalle non rompue se comporte comme une ailette de refroidissement géante qui évacue la chaleur de la chape vers la façade. On retrouve également ce phénomène au niveau des linteaux en béton au-dessus des fenêtres, des nez de balcons traversants et des angles saillants de murs extérieurs.
2. Les ponts thermiques ponctuels ou de fixation : Ils correspondent à une rupture locale ponctuelle dans le manteau isolant, généralement causée par des chevilles de fixation à cœur métallique, des fixations murales traversantes de chauffe-eau ou de radiateurs, ou encore des poteaux d’ossature métallique non rupteurs. Bien que minuscules individuellement, leur répétition régulière engendre un refroidissement localisé du parement intérieur.
3. Les ponts thermiques de pose ou d’exécution : Il s’agit ici de malfaçons de chantier lors de la mise en œuvre des isolants : un panneau de laine minérale mal jointoyé laissant un jour d’un centimètre, un isolant soufflé dans les combles perdues déplacé par les courants de convection, ou encore l’absence de calfeutrement isolant en pourtour de dormant d’une fenêtre neuve.
4. Les fuites d’air parasites (défauts d’étanchéité à l’air) : Contrairement à un pont thermique purement conductif, il s’agit d’une infiltration convective d’air froid extérieur. L’air glacé s’engouffre sous l’effet du vent à travers une gaine électrique non étanche, un coffre de volet roulant ou une trappe d’accès aux combles, venant balayer et refroidir le dos de la plaque de plâtre.

Pour quantifier l’impact de ces déperditions, les thermiciens utilisent le coefficient linéique de transmission thermique ψ (psi), exprimé en W/(m.K).

Sur une maison ancienne des années 1980 sans rupteur de pont thermique, la somme de ces faiblesses peut représenter 20 % à 35 % des déperditions globales de l’enveloppe, anéantissant une grande partie des bénéfices d’un changement de chaudière ou de pompe à chaleur.

Le cas du nez de dalle résume le mécanisme : la dalle en béton armé traverse l’isolant et met en relation directe l’air intérieur chauffé à +20 °C et la façade extérieure à 0 °C. Très conducteur, le béton évacue la chaleur de la chape vers l’extérieur sans que le doublage intérieur puisse l’arrêter.

Côté pièce, l’angle de plafond reste froid, souvent près de 12 °C, alors que le mur voisin est à température ambiante.

Le thermogramme le montre en bleu foncé même quand rien d’autre n’apparaît : c’est là que l’humidité condense en premier et que les moisissures s’installent. C’est aussi ce qui explique l’efficacité de l’isolation par l’extérieur, qui enveloppe la dalle et coupe le pont à sa source.

Pour explorer d’autres applications de l’imagerie infrarouge dans le dépannage électrique, consultez mon banc d’essai sur la caméra thermique portable TOPDON TC001 ainsi que mon guide sur les caméras thermiques HIKMICRO pour la maintenance.

La règle d’or du diagnostic : le delta de température intérieur / extérieur

Une caméra thermique infrarouge ne mesure pas directement une température par contact physique : elle recueille le flux de photons infrarouges (rayonnement électromagnétique) émis par les surfaces et le transcrit, via une matrice de microbolomètres non refroidis, en une cartographie visuelle thermo-calibrée appelée thermogramme.

Pour qu’un pont thermique se révèle nettement à l’écran, il faut impérativement qu’un flux thermique suffisant traverse la paroi.

L’exigence absolue d’un écart d’au moins 10 à 15 °C

Vouloir inspecter une maison au printemps ou en été lorsque la température extérieure avoisine 18 °C et que l’intérieur est chauffé à 20 °C est une erreur courante qui conduit à des conclusions erronées.

Sans gradient thermique significatif, l’enveloppe du bâtiment se trouve en situation de quasi-équilibre thermique : les ponts thermiques restent invisibles et la caméra n’affiche qu’un champ thermique uniforme et plat.

Pour obtenir un thermogramme exploitable avec des contrastes nets et sans ambiguïté :

• La différence de température entre l’air intérieur chauffé et l’air extérieur (le Delta T) doit être au minimum de 10 °C, et idéalement égale ou supérieure à 15 °C.
• À titre d’exemple : une habitation chauffée en continu à 20 °C ou 21 °C, examinée lorsque l’air extérieur extérieur oscille entre -3 °C et +5 °C.
• Ce gradient garantit un flux calorique unidirectionnel régulier qui imprime la signature thermique exacte de chaque défaut de continuité d’isolant sur la surface vue par l’opérateur.

Les conditions météorologiques et temporelles idéales

Le moment choisi pour la capture thermique conditionne intégralement la validité des relevés :

• Tôt le matin, avant le lever du jour : Il s’agit du créneau absolu pour les diagnostics par l’extérieur comme par l’intérieur. Dès l’apparition du soleil, les rayonnements ultraviolets et infrarouges réchauffent les briques, pierres ou enduits par radiation directe. Cette inertie thermique solaire parasite efface totalement les signatures des déperditions réelles et produit des faux positifs insolubles sur les façades Sud et Est.
• Par temps sec sans brouillard : La présence d’eau liquide ruisselant sur une paroi abaisse artificiellement sa température superficielle par évaporation endothermique, simulant à tort une infiltration thermique.
• Par vent faible (vitesse inférieure à 15 km/h) : Un vent soutenu crée une convection forcée le long des parois extérieures qui homogénéise les températures de surface et étouffe le signal thermique émis par les déperditions locales.

Le paramètre capital : régler l’émissivité des matériaux

L’erreur numéro un observée lors de l’usage d’une caméra thermique consiste à conserver le coefficient d’émissivité sur sa valeur générique d’usine (généralement 0,95) sans se préoccuper de la nature réelle de la surface inspectée.

Qu’est-ce que l’émissivité ?

L’émissivité (notée ε, comprise entre 0 et 1) quantifie l’aptitude d’une surface matérielle à émettre de l’énergie par rayonnement infrarouge comparativement à un corps noir parfait à la même température.

Les matériaux de construction traditionnels non métalliques (plâtre, brique, bois, peintures mates) possèdent une émissivité élevée comprise entre 0,90 et 0,96 : ils émettent spontanément presque toute leur énergie thermique propre.

À l’opposé, les métaux nus, polis ou brillants (cuivre, zinc, aluminium, acier inoxydable) possèdent une émissivité extrêmement basse (souvent inférieure à 0,10).

Ces surfaces se comportent comme de véritables miroirs infrarouges : au lieu d’émettre leur propre température, elles renvoient le rayonnement thermique des objets environnants et du diagnostiqueur lui-même.

Le piège des surfaces métalliques et vitrées : Si vous pointez votre caméra vers un tuyau en cuivre poli, un cadre de baie vitrée en aluminium anodisé brut ou une vitre, la température affichée ne sera pas celle du métal ou du verre, mais celle de votre propre corps se reflétant dedans ! Pour mesurer la température réelle d’un tuyau ou profilé métallique, collez dessus un morceau de ruban adhésif d’électricien noir mat dont l’émissivité est connue (ε = 0,95). Attendez une minute que l’adhésif s’équilibre en température, puis effectuez votre visée sur le ruban.

La caméra thermique portable en action sur le bâtiment

La prise en main d’une caméra thermique ergonomique permet de scruter chaque jonction de cloison pour repérer les anomalies de température sans la moindre dégradation des finitions.

1 Écran thermographique Écran thermographique 2 Objectif caméra thermique avec anneau rouge Objectif caméra thermique avec anneau rouge

Inspection thermique d’une paroi intérieure à l’aide d’une caméra portative

L’opérateur balaye méthodiquement les liaisons entre cloisons pour identifier les anomalies de température.

1. 1 Écran thermographique
2. 2 Objectif caméra thermique avec anneau rouge

Comme l’illustre cette inspection, la caméra doit être manipulée avec rigueur.

Tenir l’appareil perpendiculairement à la cloison inspectée est primordial : viser une surface sous un angle rasant supérieur à 45 degrés augmente dramatiquement la composante réfléchie de l’infrarouge et fausse l’analyse thermique en créant de faux gradients trompeurs.

Pour comparer les différentes gammes de capteurs et caméras du marché, consultez mon guide complet sur la gamme de caméras thermiques TOPDON.

Du pont thermique à la moisissure : le mécanisme du point de rosée

Pourquoi les ponts thermiques sont-ils presque invariablement associés à des proliférations de champignons microscopiques nocifs (Aspergillus, Cladosporium) pour la santé ? La réponse réside dans la physique de l’air humide et la condensation superficielle.

Qu’est-ce que le point de rosée ?

L’air chaud contenu dans une habitation renferme en permanence une quantité substantielle de vapeur d’eau invisible à l’état gazeux, issue de l’activité humaine : respiration des résidents, douches quotidiennes, cuisson des aliments et séchage du linge (généralement 50 à 65 % d’humidité relative à 20 °C).

Plus la température de l’air est élevée, plus il est capable d’absorber une masse d’eau importante sans saturer.

En revanche, lorsque cette masse d’air chaud entre en contact avec une surface froide (par exemple un angle de plafond où un nez de dalle béton chute à 11 °C en raison d’un pont thermique structural), le mince film d’air au contact immédiat du mur subit un refroidissement brutal :

1. En perdant ses calories, la capacité de l’air à maintenir l’eau à l’état de vapeur s’effondre selon les lois psychrométriques.
2. Dès que la température superficielle du mur descend en dessous de la température du point de rosée (généralement située entre 11 °C et 13 °C pour un air à 20 °C et 60 % d’humidité), l’humidité relative locale atteint 100 %.
3. La vapeur d’eau gazeuse se condense instantanément sous forme de gouttelettes d’eau liquide sur le plâtre : c’est le phénomène de condensation superficielle récurrente.
4. Un parement cartonné ou un plâtre humide maintenu dans une ambiance chauffée à 20 °C constitue le substrat nourricier parfait : les spores fongiques germent dès que l’humidité relative de surface dépasse 75 % pendant plus de 48 heures, bien avant même l’apparition de gouttes d’eau visibles à l’œil nu.

La table du point de rosée se lit directement pour un air intérieur à 20 °C : à 40 % d’humidité relative, l’eau condense dès que la paroi descend sous 6,0 °C ; à 50 %, sous 9,3 °C ; à 60 %, sous 12,0 °C.

Un angle de dalle à 12 °C reste donc sec dans une pièce à 40 % d’humidité, mais ruisselle déjà à 60 %. L’inspection thermique se double toujours d’un relevé d’hygrométrie.

Lecture du thermogramme : gradients et points de rosée

L’interprétation de l’image thermique repose sur la compréhension des palettes de couleurs et l’identification des températures de surface critiques.

1 Zone de ciel bleu froid Zone de ciel bleu froid 2 Échelle de température (Span) Échelle de température (Span)

Thermogramme affichant un gradient de température et la détection des points froids

Les teintes bleues et violettes signalent les zones froides où la température approche le point de rosée.

1. 1 Zone de ciel bleu froid
2. 2 Échelle de température (Span)

Comme le montre ce thermogramme haute précision, les caméras modernes intègrent un mode isotherme permettant de colorer automatiquement en bleu ou violet toute surface dont la température descend sous le seuil calculé du point de rosée.

Si votre logement nécessite des travaux de mise aux normes pour assainir vos équipements et cloisons, consultez mes dossiers sur le coût d’une mise aux normes électrique et les différences entre mise en sécurité ou mise aux normes.

Protocole méthodique d’inspection thermique en 5 étapes

Pour réaliser un diagnostic thermographique sans commettre d’erreur d’interprétation, j’applique ce protocole méthodique éprouvé en 5 étapes successives conforme aux principes de la norme NF EN 13187 :

Écrans thermiques haute définition et fonctions avancées

Les instruments de dernière génération associent l’image visible et l’image thermique pour une lisibilité parfaite des contours de cloisons.

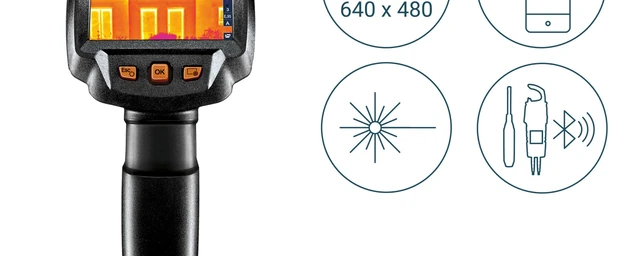

1 Écran LCD haute définition Écran LCD haute définition 2 Surface cylindrique noire de la poignée Surface cylindrique noire de la poignée

Caméra thermique autonome avec écran haute résolution et fusion d’images

La technologie de fusion multispectrale superpose les contours optiques sur la matrice infrarouge.

1. 1 Écran LCD haute définition
2. 2 Surface cylindrique noire de la poignée

L’avantage déterminant de ces caméras à double capteur optique et infrarouge (technologie MSX ou fusion spectrale) réside dans la netteté des arêtes : les lignes d’assemblage des plaques de plâtre et les plinthes restent parfaitement identifiables en surimpression du thermogramme.

Pour explorer les zones inaccessibles derrière les doublages de plâtre sans percer de grandes ouvertures, l’usage d’une caméra endoscopique pour diagnostic électrique constitue le parfait complément d’une caméra thermique.

Si vous suspectez des anomalies sur d’autres organes de la maison, faites réaliser un diagnostic électrique des défauts courants.

Solutions de remédiation : comment traiter les ponts thermiques découverts ?

Une fois les faiblesses thermiques identifiées et documentées par des thermogrammes précis, plusieurs solutions techniques permettent d’éliminer définitivement le problème :

1. L’isolation thermique par l’extérieur (ITE) : C’est le remède absolu contre les ponts thermiques de structure. En enveloppant le bâtiment d’un manteau isolant continu par l’extérieur (panneaux de polystyrène expansé graphité, laine de roche haute densité ou fibre de bois rigide), l’ITE recouvre intégralement les nez de dalles en béton armé et les linteaux, maintenant toute la maçonnerie lourde au chaud à l’intérieur du cocon thermique.
2. L’isolation par l’intérieur (ITI) avec retour d’isolation : Si vous isolez par l’intérieur, poser des panneaux isolants uniquement sur le mur extérieur ne suffit pas : le froid contourne l’isolant par la dalle et les murs de refend en béton. Il est impératif de réaliser un retour d’isolant de 50 à 60 cm sur le plancher ou le plafond le long de la façade pour allonger le chemin thermique.
3. Le calfeutrement aéraulique à l’air : Remplacer les joints usés des fenêtres, injecter de la mousse polyuréthane expansive autour des passages de gaines et poser des boîtes d’encastrement étanches à l’air (avec membranes en caoutchouc) supprime instantanément les infiltrations d’air glacé dans les cloisons.
4. L’amélioration de la ventilation (VMC) : Abaisser le taux d’humidité relative de l’air intérieur de 65 % à 45 % grâce à une VMC hygroréglable ou double flux bien dimensionnée abaisse la température du point de rosée de plusieurs degrés, empêchant l’eau de condenser sur les parois même si un léger pont thermique subsiste.
