Comment utiliser une pince ampèremétrique : guide

Dans la caisse à outils d’un électricien, la pince ampèremétrique (souvent appelée pince multimètre) est sans conteste l’appareil de diagnostic le plus précieux pour traquer les anomalies de charge.

Il sert aussi à repérer les circuits électriques en surintensité et à comprendre pourquoi un disjoncteur divisionnaire saute sans raison apparente.

Alors qu’un multimètre numérique traditionnel impose de couper le courant, de dévisser une borne au tableau, d’intercaler l’appareil en série au milieu du circuit et de remettre sous tension pour lire les ampères, la pince permet de mesurer le courant circulant dans un fil en quelques secondes.

Elle le fait sans interrompre le fonctionnement des appareils connectés et sans toucher au cuivre nu.

Cette prouesse repose sur la physique de l’électromagnétisme : tout courant électrique circulant dans un conducteur génère un champ magnétique concentrique rigoureusement proportionnel à son intensité.

En entourant simplement le fil avec sa mâchoire en ferrite refermable, la pince capte ce rayonnement magnétique et le traduit instantanément en Ampères (A) sur son écran digital.

Cependant, malgré cette apparente simplicité, l’utilisation de cet instrument piège couramment les débutants et les bricoleurs qui ne comprennent pas pourquoi leur appareil flambant neuf affiche obstinément 0,00 A sur un radiateur électrique en pleine chauffe.

En tant qu’artisan électricien, je manipule la pince ampèremétrique True-RMS sur tous mes chantiers de rénovation et de dépannage. Dans ce guide technique complet, je vous dévoile la règle d’or indispensable du conducteur unique, les différences physiques capitales entre les mesures en courant alternatif (AC) et courant continu (DC).

Je détaille aussi le maniement des fonctions expertes comme le mode Inrush et le filtre passe-bas, l’astuce des spires multiples pour mesurer les courants infimes et la méthode pour équilibrer les phases en triphasé.

Je poursuis avec la technique de détection des courants de fuite à la terre, ainsi que les règles de protection individuelle strictes de la norme NF C 18-510 pour intervenir sans danger devant un tableau électrique sous tension.

La règle d’or absolue : pourquoi il faut enserrer un seul fil à la fois

L’erreur la plus universelle commise lors de la première prise en main d’une pince ampèremétrique consiste à ouvrir la mâchoire et à y glisser le gros câble noir ou blanc complet alimentant une machine à laver, une plaque de cuisson ou une rallonge multiprise.

Le résultat est immédiat et déconcertant : l’écran affiche 0,00 A, alors même que l’appareil tourne à plein régime.

L’explication physique : l’annulation mutuelle des champs magnétiques

Ce phénomène s’explique par le théorème d’Ampère et la circulation du courant alternatif monophasé :

1. Dans un câble d’alimentation standard, vous retrouvez au minimum deux conducteurs actifs : le conducteur de phase (marron ou rouge) et le conducteur de neutre (bleu clair).
2. Lorsque votre chauffe-eau ou votre radiateur consomme 10 Ampères, un courant de 10 A circule de la phase vers la charge à un instant t. Au même millième de seconde, un courant rigoureusement identique de 10 A repart de la charge vers le neutre en sens inverse.
3. Le courant de la phase génère un champ magnétique orienté dans le sens horaire, tandis que le courant de retour du neutre génère un champ magnétique orienté dans le sens anti-horaire.
4. Les deux conducteurs étant plaqués l’un contre l’autre à l’intérieur de la gaine extérieure du câble, leurs deux champs magnétiques opposés s’annulent mutuellement et rigoureusement. La résultante magnétique captée par la ferrite de la pince est donc strictement égale à zéro.

Pour effectuer une mesure valide, vous devez obligatoirement séparer les brins :

• Au tableau électrique général : Vous enserrez la phase rouge isolée sortant sous le disjoncteur divisionnaire, ou le neutre bleu arrivant au disjoncteur.
• Sur un appareil mobile muni d’une fiche secteur : Comme il est hors de question de fendre la gaine d’un appareil sous tension, les professionnels utilisent un séparateur de conducteurs (line splitter). Cet adaptateur intermédiaire se branche entre la prise murale et la fiche de l’appareil : il écarte physiquement les fils de phase et de neutre dans deux fenêtres isolées distinctes, permettant à la pince d’enserrer la phase en une seconde.

Pour choisir l’instrument le plus adapté à votre profil d’intervention, parcourez mon comparatif détaillé Fluke ou Chauvin Arnoux et découvrez les critères de sélection dans mon guide sur le meilleur multimètre du marché.

Pince AC vs Pince AC/DC : attention au type de courant mesuré

Toutes les pinces ampèremétriques ne se valent pas. Lors de l’achat, la mention des sigles AC et DC détermine les technologies de capteurs physiques embarquées dans les mâchoires :

Le fonctionnement en courant alternatif (AC)

Sur un circuit alternatif sinusoïdal classique, le courant change de sens cinquante fois par seconde (50 Hz). Cette fluctuation temporelle crée un flux magnétique variable à travers les mâchoires de la pince.

La pince fonctionne exactement comme le secondaire d’un transformateur de courant (TC) : le fil mesuré joue le rôle d’enroulement primaire à une seule spire, et un bobinage intérieur logé dans la mâchoire récupère un courant induit miniature que l’électronique étalonne en ampères. Ce mécanisme passif est d’une robustesse exceptionnelle.

Le défi du courant continu (DC) : le capteur à effet Hall

Sur un circuit fonctionnant en courant continu (batterie de voiture 12V, parc de stockage photovoltaïque, chargeur de trottinette ou alimentation industrielle 24V DC), le courant circule en continu dans le même sens sans osciller. Le champ magnétique produit est donc parfaitement statique.

Un transformateur de courant classique est incapable de mesurer un champ statique car la loi de Faraday exige une variation de flux dans le temps.

Pour mesurer du continu, la pince doit intégrer un composant électronique actif appelé capteur à effet Hall. Ce minuscule cristal semi-conducteur traversé par un courant de contrôle dévie ses électrons perpendiculairement sous l’effet du champ magnétique fixe, générant une différence de potentiel mesurable.

Le réflexe obligatoire de la touche ZERO en mode DC : En raison de leur très haute sensibilité, les capteurs à effet Hall réagissent au champ magnétique terrestre naturel et conservent une aimantation résiduelle dans leur noyau de ferrite. Avant d’enserrer un fil en mode DC, vous devez obligatoirement tenir la pince dans la même position spatiale, refermer les mâchoires à vide, et presser la touche « ZERO » (ou DCA REL) pour recalibrer l’affichage à 0,00 A.

Sélecteur rotatif et ergonomie de commande de la pince

La disposition des calibres et des touches de fonction permet de passer rapidement d’une mesure d’intensité à un contrôle de tension ou de continuité.

1 Sélecteur rotatif central Sélecteur rotatif central 2 Bouton rectangulaire noir à cadre jaune Bouton rectangulaire noir à cadre jaune

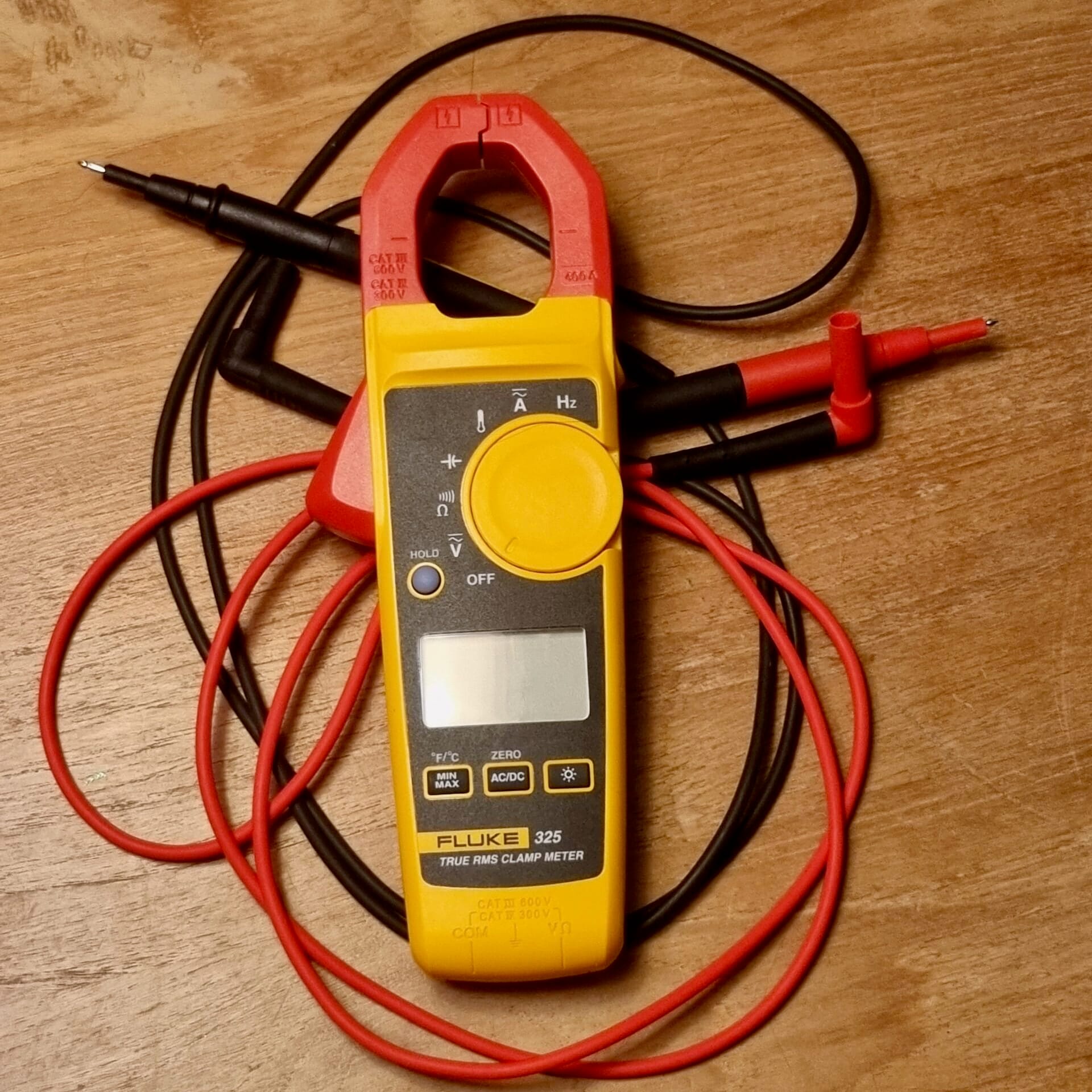

Cadran rotatif, sélecteur de calibre et touches de fonction d’une pince Fluke 325

Le sélecteur rotatif central permet de basculer instantanément entre les calibres d’intensité A~, tension V et résistance.

1. 1 Sélecteur rotatif central
2. 2 Bouton rectangulaire noir à cadre jaune

Comme l’illustre cet instrument professionnel, la lisibilité de l’écran et la précision des crans de sélection évitent toute fausse manœuvre lors des mesures sous tension. Pour garantir l’exactitude des valeurs affichées au fil des années, n’oubliez pas de consulter mon dossier sur le prix et la périodicité d’étalonnage d’un multimètre.

Les fonctionnalités professionnelles indispensables

Pour réaliser un diagnostic fin sur des charges complexes, trois fonctions avancées font toute la différence entre un outil basique et un appareil de mesure professionnel :

1. La mesure True-RMS (Valeur Efficace Vraie)

Les anciens appareils de mesure étaient étalonnés pour des signaux sinusoïdaux parfaits. Or, dans les maisons modernes, l’électricité est saturée d’harmoniques générées par les alimentations électroniques à découpage (ordinateurs, téléviseurs LED, chargeurs de smartphone, variateurs de vitesse de pompe à chaleur, plaques à induction).

Ces appareils consomment le courant par impulsions hachées et déforment totalement l’onde sinusoïdale.

Une pince standard non True-RMS commet des erreurs de mesure pouvant atteindre 30 à 40 % par défaut sur des charges non linéaires. Une pince certifiée True-RMS (RMS vrai) calcule numériquement l’intégrale quadratique de l’onde réelle, garantissant une précision absolue quelle que soit la déformation du signal.

2. La capture du courant d’appel (Inrush Current)

Lorsqu’un compresseur de climatiseur, une pompe de relevage ou le moteur d’un compresseur d’atelier démarre, il réclame pendant une fraction de seconde (environ 100 millisecondes) une intensité colossale pouvant atteindre cinq à huit fois son intensité nominale de croisière.

C’est cet appel de courant qui fait très souvent déclencher les disjoncteurs magnétothermiques à courbe C classique.

La fonction Inrush arme la pince : dès que le moteur s’ébroue, l’appareil échantillonne le courant à très haute fréquence et fige sur l’écran la valeur crête exacte du pic de démarrage. Vous savez immédiatement si le calibre ou la courbe de votre protection modulaire doit être réajusté.

Pour mieux appréhender ce comportement, parcourez mon guide technique sur le disjoncteur magnétothermique.

Mâchoires de mesure et positionnement du conducteur

La conception des mâchoires permet d’accéder aux torons de fils les plus denses au sein des armoires électriques.

1 Mâchoire en ferrite Mâchoire en ferrite 2 Gâchette ergonomique Gâchette ergonomique

Mâchoires de mesure de la pince Fluke ouvertes pour enserrer un fil de phase

L’ouverture de la mâchoire par gâchette latérale permet d’enserrer un fil sans débrancher le circuit.

1. 1 Mâchoire en ferrite
2. 2 Gâchette ergonomique

Comme le montre cette vue de la mâchoire de mesure, le conducteur doit être centré au milieu de l’espace délimité par les repères en relief sur la carcasse plastique. Un fil plaqué contre le bord extérieur de la pince subit une erreur de mesure géométrique d’environ 1 à 2 %.

Avant toute intervention, il est primordial de vérifier la sécurité globale des installations avec un vérificateur d’absence de tension (VAT) et de s’assurer de la bonne qualité de la résistance de terre de la maison.

L’astuce des spires multiples pour mesurer les courants très faibles

La plupart des pinces ampèremétriques standard affichent une résolution de 0,1 A (soit 100 mA).

Lorsque vous tentez de mesurer la consommation d’une veilleuse d’enfant, d’un équipement domotique ou d’une ampoule LED de 4 Watts (qui consomme environ 0,017 A soit 17 mA), la pince affiche souvent 0,0 A en raison de son seuil de détection bas.

Pour contourner cette limite physique sans acheter un appareil de laboratoire hors de prix, les électriciens emploient l’astuce des spires multiples :

1. Prenez le fil de phase isolé et enroulez-le proprement en formant 10 spires régulières traversant toutes la mâchoire de la pince.
2. Chaque spire additionnelle additionne son flux magnétique dans le noyau de ferrite : le champ magnétique total capté par l’appareil est multiplié exactement par 10.
3. Si le conducteur consomme réellement 0,02 A, la pince mesurera un flux équivalent à 0,20 A, affiché de manière nette et stable sur l’écran.
4. Il vous suffit ensuite de diviser la valeur lue sur l’écran par 10 pour obtenir l’intensité exacte circulant dans votre circuit !

Équilibrage des phases et contrôle du neutre en triphasé

Dans les installations alimentées en courant triphasé (400V triphasé + neutre), très courantes dans les grands pavillons, les exploitations agricoles ou les ateliers équipés de machines tournantes, la pince ampèremétrique est l’outil indispensable pour répartir harmonieusement les charges entre les trois phases :

• Mesure de l’intensité sur chaque phase (L1, L2, L3) : En allumant simultanément les gros consommateurs de la maison (four, plaques de cuisson, pompe à chaleur, chauffe-eau), mesurez tour à tour le courant circulant dans chacun des trois câbles de phase principaux en sortie du disjoncteur d’abonné. Si vous constatez par exemple 28 A sur la Phase 1, 14 A sur la Phase 2 et 8 A sur la Phase 3, votre installation présente un déséquilibre sévère qui risque de faire disjoncter le compteur d’abonné pour dépassement de puissance souscrite sur la phase la plus chargée.
• La mesure cruciale sur le conducteur de neutre : Sur un réseau triphasé équilibré parfait avec des charges purement résistives, le courant de retour dans le neutre est théoriquement nul. En revanche, dans les habitations contemporaines saturées d’appareils électroniques, les harmoniques de rang 3 (150 Hz) ne s’annulent pas dans le neutre mais s’additionnent ! Il n’est pas rare de mesurer un courant de neutre supérieur à l’intensité de chaque phase individuelle, provoquant un échauffement sournois du conducteur bleu si son serrage au bornier n’est pas irréprochable.

Mesures sur les installations solaires photovoltaïques en courant continu

Avec l’essor massif des panneaux solaires en toiture et des kits solaires en autoconsommation, la pince ampèremétrique AC/DC est devenue incontournable pour diagnostiquer la production réelle des générateurs photovoltaïques :

• Mesure sur les câbles de chaîne (strings DC) : Entre les panneaux solaires et l’onduleur central, l’électricité circule sous forme de courant continu à haute tension (souvent 300 à 600 V DC). En enclenchant le mode DC de la pince et après avoir appuyé sur la touche ZERO, enserrez le conducteur rouge (+) ou noir (-) issu de la toiture. Vous lisez directement le courant produit en Ampères (Impp). En plein soleil vers 13 heures, une chaîne de panneaux récents doit débiter entre 9 et 13 Ampères.
• Comparaison entre plusieurs chaînes parallèles : Si votre installation comporte deux chaînes orientées vers le même pan de toiture, la pince permet de repérer instantanément un panneau défectueux, une diode by-pass grillée ou un ombrage sévère causé par un arbre : la chaîne saine affichera par exemple 11,5 A, tandis que la chaîne souffrante ne délivrera que 3,2 A.

Guide pratique pas à pas : mesurer l’intensité sur un départ au tableau

Voici la méthode rigoureuse pour mesurer la charge d’un circuit de radiateurs ou d’une ligne de prises sans aucun risque :

Diagnostic des moteurs et condensateurs de démarrage

Sur les volets roulants motorisés, les pompes de piscine, les compresseurs et les circulateurs de chauffage, la pince multimètre permet de poser un diagnostic complet en combinant mâchoire et cordons :

• Vérification du courant de charge du moteur : Enserrez le fil de phase du moteur en fonctionnement. Comparez l’intensité mesurée à la valeur inscrite sur la plaque signalétique du constructeur (Inom). Si le moteur tire 4,5 A alors qu’il est calibré pour 2,8 A, cela signifie que la pompe est grippée mécaniquement ou que le rotor subit une friction anormale.
• Contrôle de la capacité du condensateur permanent : Après avoir consigné le circuit et déchargé le condensateur à travers une résistance de puissance, branchez les cordons de touche dans les bornes inférieures de la pince et tournez le sélecteur sur la fonction Capacimètre (µF). Si votre condensateur de 12 µF n’affiche plus que 3,1 µF, le moteur n’a plus le couple nécessaire pour démarrer et grogne sans tourner.
• Évaluation du facteur de puissance (cosinus phi) : Sur un moteur asynchrone fonctionnant à vide, le courant reste élevé même si la puissance active utile consommée est faible. Ce déphasage inductif explique pourquoi la mesure en ampères bruts multipliée par la tension donne une puissance apparente en Voltampères (VA) supérieure à la puissance en Watts affichée par le compteur.

Ensembles de mesure et accessoires indispensables pour électricien

Une bonne pince multimètre s’accompagne d’accessoires de test normalisés pour élargir son champ d’action au quotidien.

1 Pince multimètre compacte Pince multimètre compacte 2 Pointes de touche isolées Pointes de touche isolées

Kit complet de pince ampèremétrique Schneider Thorsman avec cordons de sécurité

L’appareil combine la mesure d’intensité par mâchoire et la mesure de tension par cordons amovibles.

1. 1 Pince multimètre compacte
2. 2 Pointes de touche isolées

Dans le cadre d’un bilan énergétique ou d’un audit de rénovation, reliez vos observations métrologiques à l’ensemble du réseau en consultant mes guides sur le coût d’une mise aux normes électrique, la mise en sécurité ou mise aux normes et demandez un diagnostic électrique des défauts courants.

Détecter les fuites de terre avec une pince milliampèremétrique

Une application spectaculaire et méconnue de la pince concerne la recherche de courants de fuite à la terre responsables du déclenchement intempestif des interrupteurs différentiels 30 mA :

Pour cette mesure spécifique, vous utilisez une pince de fuite à haute sensibilité (résolution au 1/100e de milliampère), et vous appliquez l’exact opposé de la règle générale :

• Vous enserrez simultanément le fil de phase ET le fil de neutre du circuit à contrôler.
• Si le circuit est parfaitement sain, le courant qui entre par la phase ressort intégralement par le neutre : la somme vectorielle est nulle, l’écran affiche 0,00 mA.
• Si un appareil (chauffe-eau entartré, moteur de lave-linge ou pompe de filtration) présente un défaut d’isolement, une partie du courant s’échappe vers la terre via le fil vert/jaune ou la carcasse métallique. La somme des courants phase et neutre n’est plus nulle : la pince mesure avec une précision chirurgicale l’intensité exacte de la fuite (ex. 18,4 mA).
• Cela vous permet d’identifier l’appareil défaillant en quelques secondes sans déconnecter un seul fil de terre !

Sécurité électrique et catégories de surtension (CEI 61010)

Ne plaisantez jamais avec la sécurité lors de l’achat d’un instrument de mesure. La norme internationale CEI 61010 classe les appareils selon leur capacité à résister à des transitoires de surtension (pics de foudre ou manœuvres réseau) sans exploser entre les mains de l’utilisateur :

• CAT II (300V ou 600V) : Appareils réservés aux mesures sur les appareils électroménagers branchés sur une prise murale distante du tableau.
• CAT III (600V ou 1000V) : Niveau minimal obligatoire pour toute mesure effectuée au niveau du tableau électrique général, des disjoncteurs divisionnaires et des colonnes montantes résidentielles.
• CAT IV (600V) : Appareils ultra-renforcés conçus pour intervenir en amont du disjoncteur général de branchement, sur les compteurs Linky ou les lignes aériennes extérieures exposées aux impacts de foudre directs.
