Facom J.401AVSE : avis sur le coffret de douilles isolées

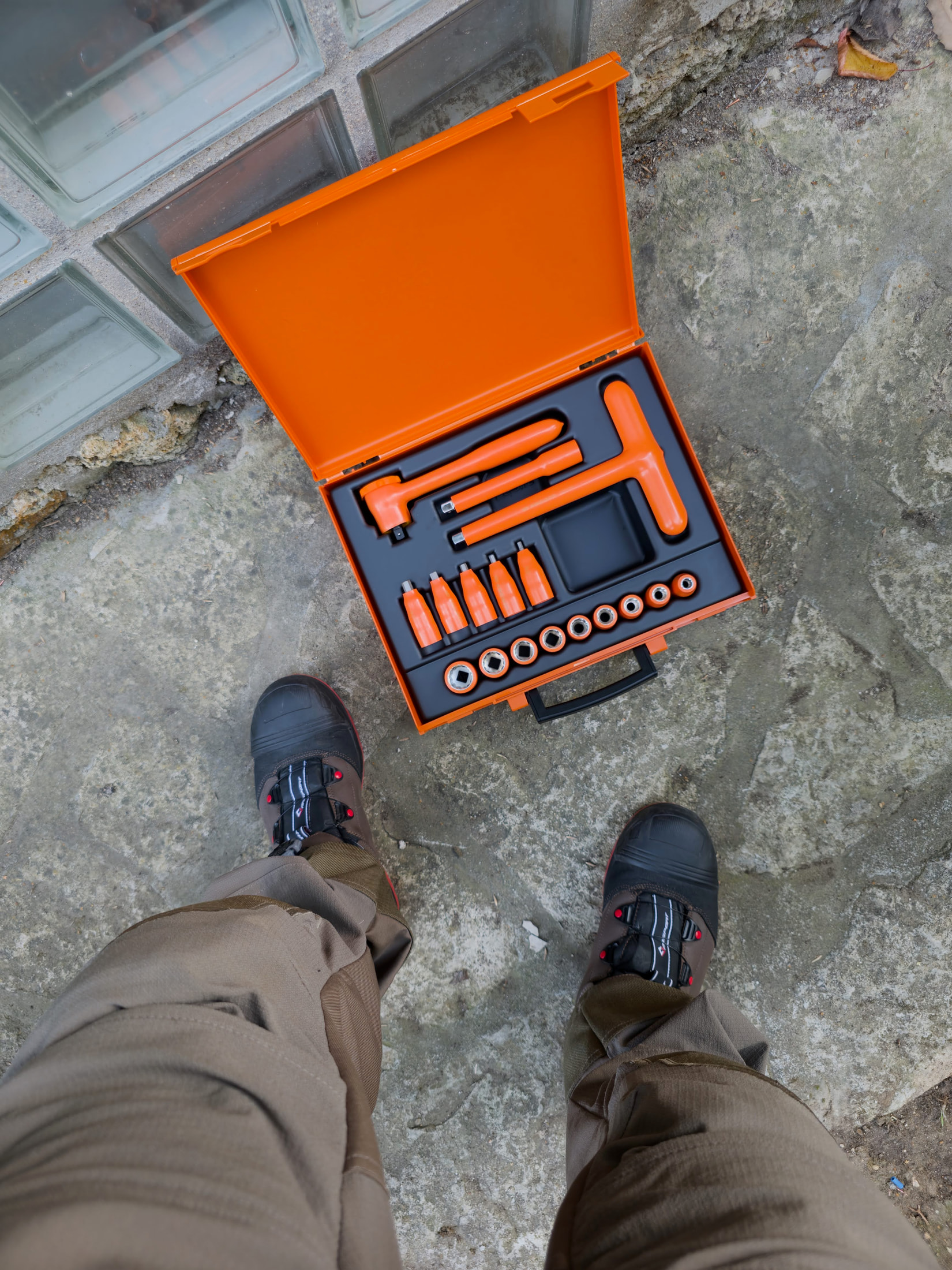

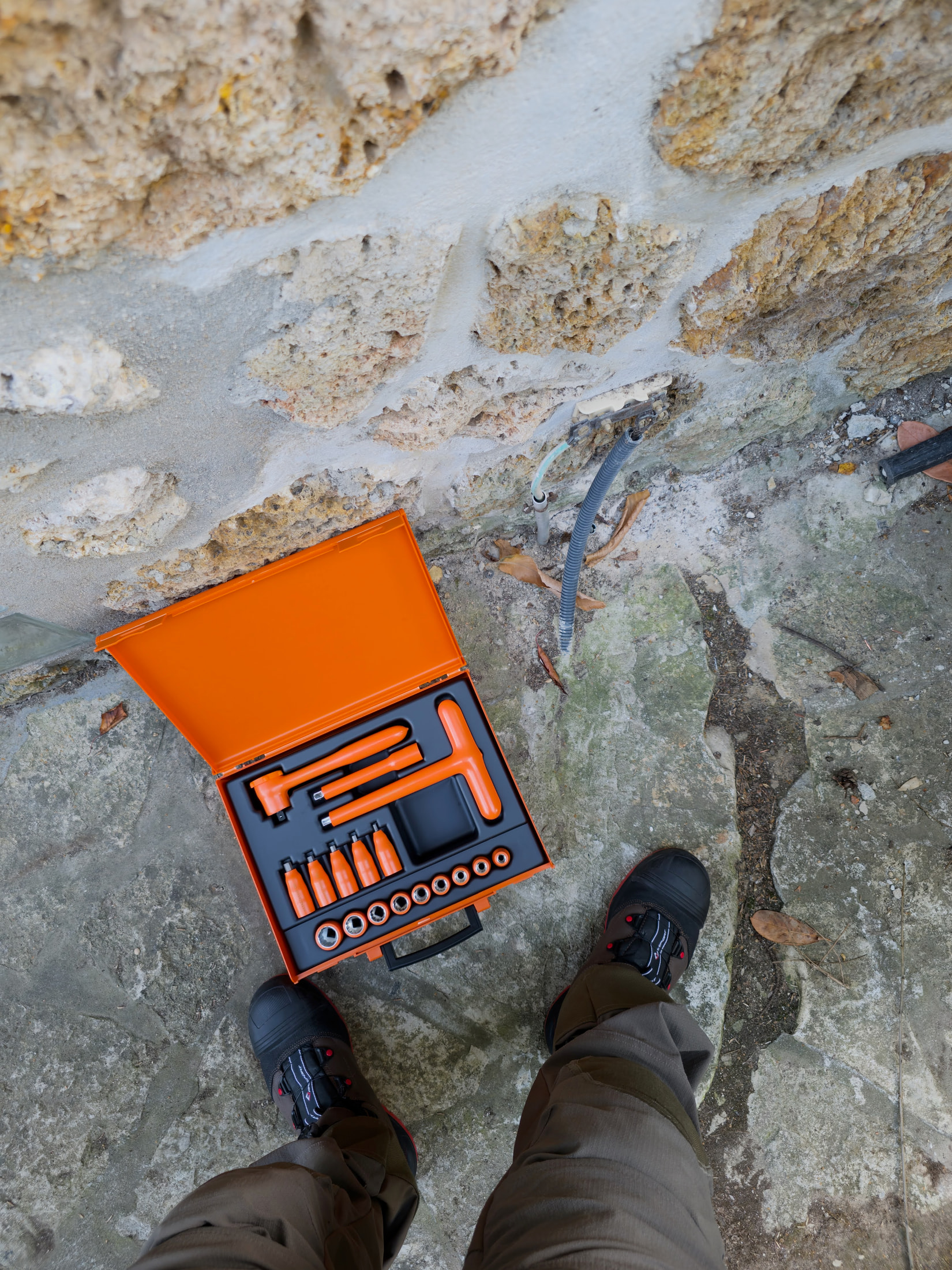

Le Facom J.401AVSE est une composition de 17 outils isolés 1 000 V à carré 3/8 pouce. Je l’ai photographié fermé, puis ouvert sur son plateau, puis posé au sol pour voir l’encombrement réel. La douille de 10 mm a été photographiée séparément, parce que c’est celle qui sert le plus souvent.

Je ne présente ici ni une mesure diélectrique ni un essai sous tension : je n’en ai pas fait. Ce texte décrit ce que j’ai sous les yeux, ce que le coffret change dans une journée de travail, et les points qu’un électricien doit vérifier avant de s’appuyer dessus.

Un coffret isolé n’est pas un coffret de douilles ordinaire repeint. Le revêtement fait partie de la fonction, et c’est lui qui décide si l’outil peut approcher une pièce sous tension ou non. C’est la raison pour laquelle je le range séparément de mes douilles standard, dans une caisse différente.

Ce que contient le coffret

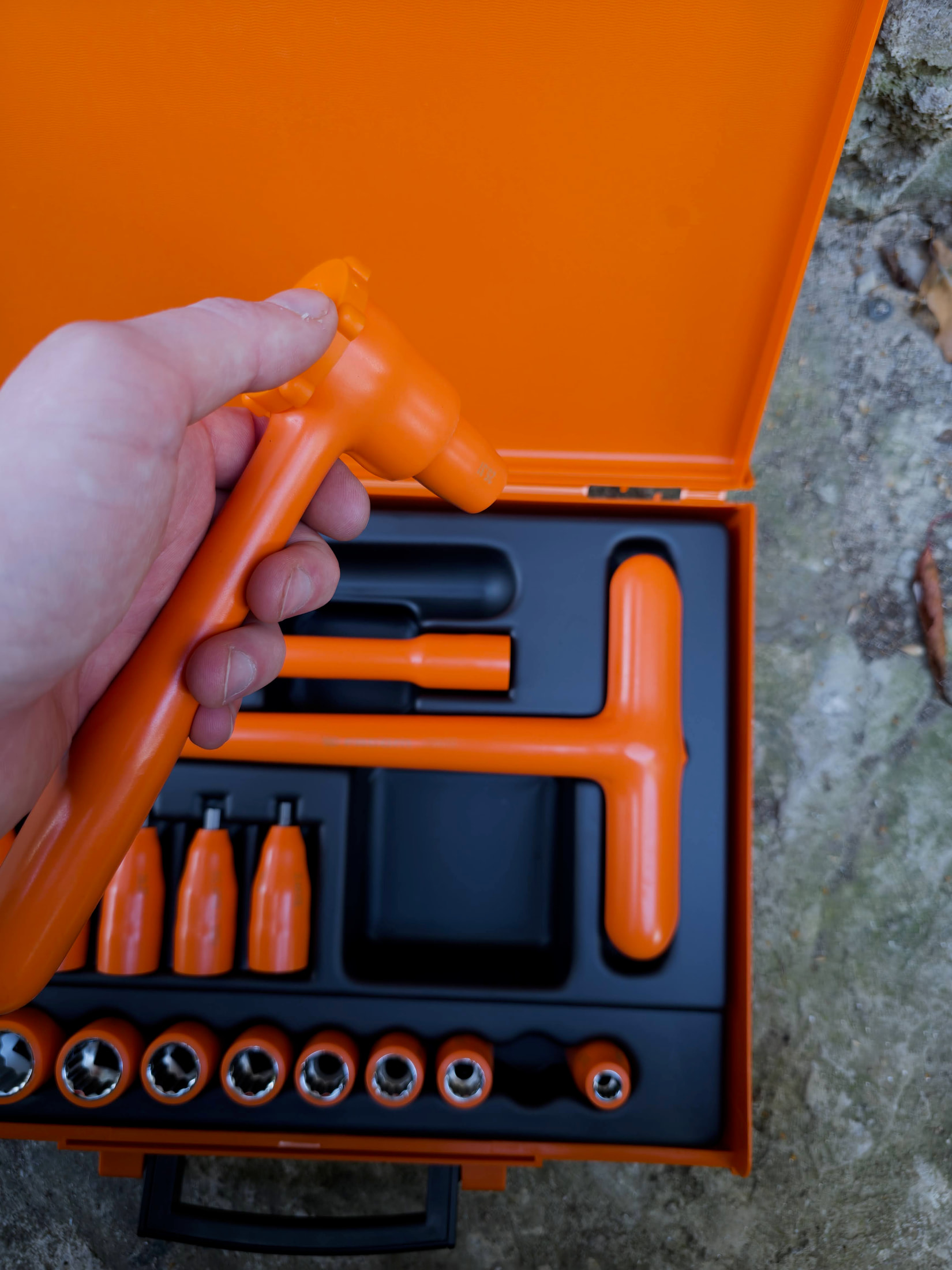

Le coffret se présente comme une boîte à couvercle, avec un plateau qui maintient chaque douille dans son logement. Sur les photos, le plateau est complet : chaque empreinte est occupée, aucune ne reste vide.

C’est le premier contrôle à faire à la réception, parce qu’un coffret incomplet se revend mal et se retrouve en chantier sans la douille qui manque.

Les douilles sont isolées sur toute leur longueur, avec une enveloppe qui remonte jusqu’au carré d’entraînement. Cette enveloppe n’est pas décorative : c’est elle qui empêche le contact entre le métal de la douille et une masse ou un conducteur voisin.

La composition officielle détaille 9 douilles 12 pans de 8 à 19 mm (8, 10, 11, 12, 13, 14, 15, 17 et 19 mm), 5 douilles à embout six pans mâle (4, 5, 6, 7 et 8 mm), puis un cliquet J.151AVSE, une poignée J.121AVSE et une rallonge J.210AVSE.

On parle bien de 3/8 pouce, pas de 1/2 pouce. Le plateau permet de repérer les accessoires à côté des douilles.

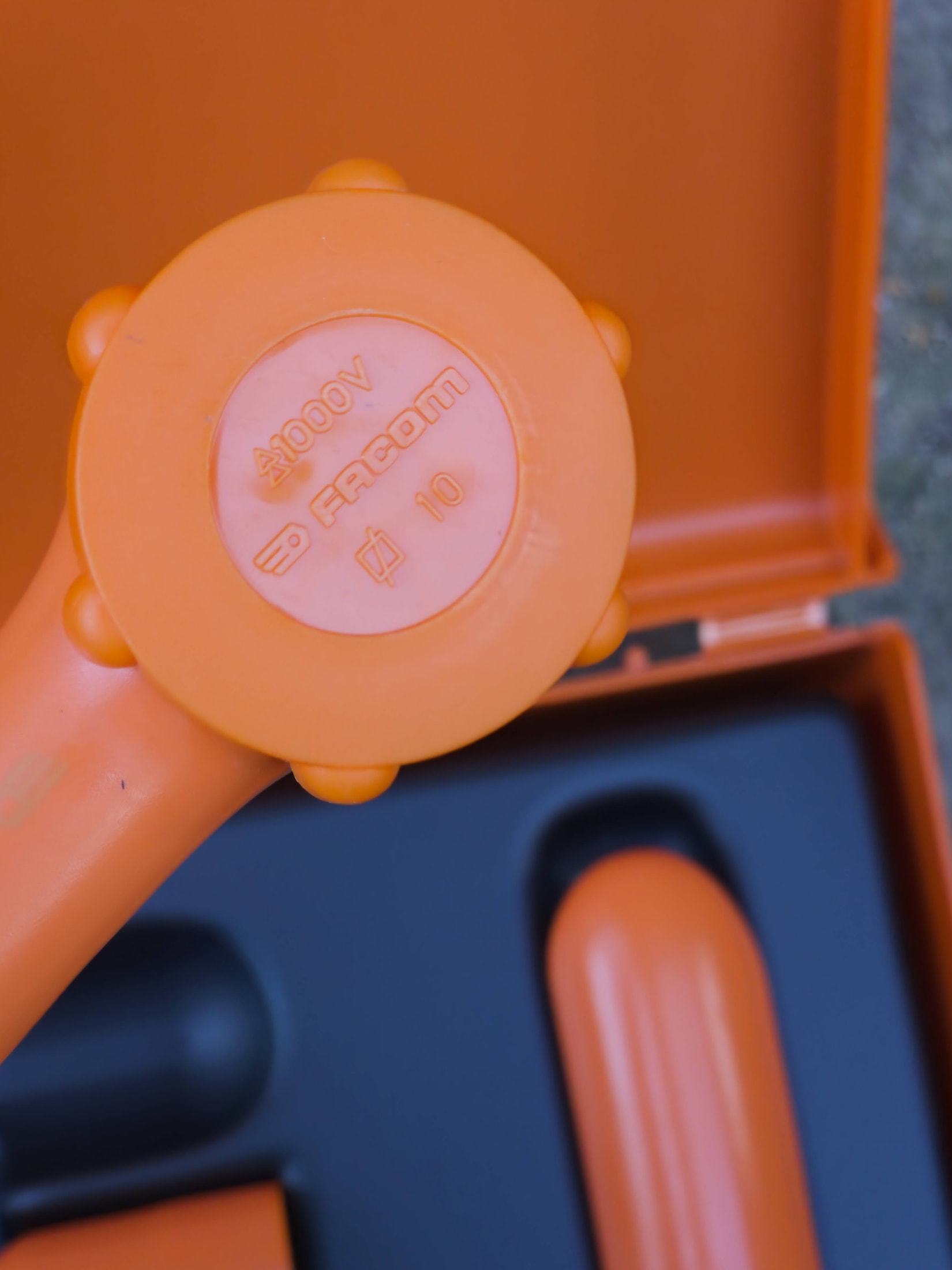

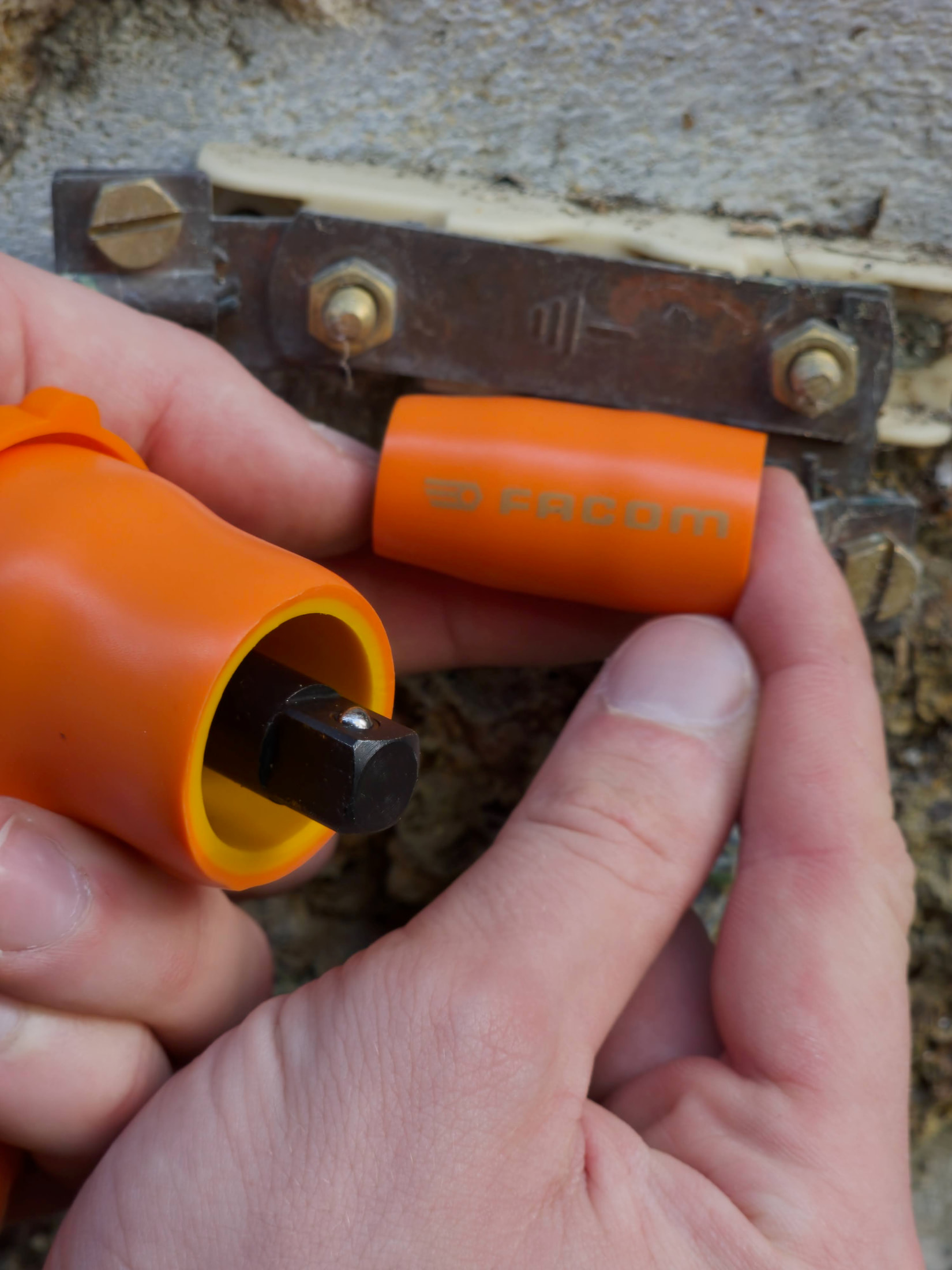

La douille de 10 mm est celle que j’ai sortie pour la photographier. C’est la taille qui revient le plus souvent sur les bornes de tableau, les serre-câbles et les raccordements de gaine. Une douille isolée de 10 mm qui reste dans le coffret ne sert à rien : elle doit être accessible en trois secondes.

Pourquoi l’isolation change le rangement

Une douille isolée ne se range pas avec les autres. Trois raisons, toutes pratiques.

Le revêtement se marque. Une douille isolée qui frotte contre une clé à molette ou une pince perd son enveloppe par plaques. Une fois l’enveloppe entamée, l’isolation n’est plus continue, et le 1 000 V annoncé ne vaut plus pour cette douille.

Le coffret fait office de contrôle. Un plateau à empreintes montre immédiatement ce qui manque. Dans une caisse en vrac, une douille isolée peut disparaître une semaine sans qu’on s’en aperçoive, et c’est le jour où on en a besoin qu’on la cherche.

Le mélange des genres est un piège. Une douille standard et une douille isolée se ressemblent une fois sales. Si les deux vivent dans la même caisse, on finit par prendre l’une pour l’autre, et l’erreur ne se voit qu’au moment où l’on approche la pièce.

Sur mon chantier, le coffret J.401AVSE reste donc dans sa boîte, et la boîte reste fermée quand je ne travaille pas sous tension. C’est une contrainte, mais elle coûte moins cher qu’une douille à remplacer.

Ce que l’isolation ne remplace pas

C’est le point que je répète le plus souvent, et il vaut pour tous les outillages isolés.

Une douille isolée ne remplace pas la consignation. Elle ne remplace pas non plus le contrôle d’absence de tension, ni les EPI, ni la vérification de l’état de l’outil avant usage. L’isolation est une couche de protection, pas une dispense de procédure.

L’INRS le formule autrement mais dit la même chose : un EPI mal choisi ou mal porté ne protège pas, et un outil à main en mauvais état est une cause d’accident à part entière. Une douille dont l’enveloppe est fendue n’est plus un outil isolé : c’est une douille standard avec un défaut.

Trois vérifications avant chaque usage :

• L’enveloppe, sur toute la longueur, y compris près du carré. Une fissure part souvent de là.
• La propreté. Un revêtement gras ou poussiéreux peut devenir conducteur de surface, surtout avec de l’humidité.
• Le carré d’entraînement. Un carré usé fait tourner la douille sur le cliquet, et l’outil ripe au moment où la main est engagée.

Aucune de ces vérifications ne prend plus de dix secondes. C’est le prix de l’isolation.

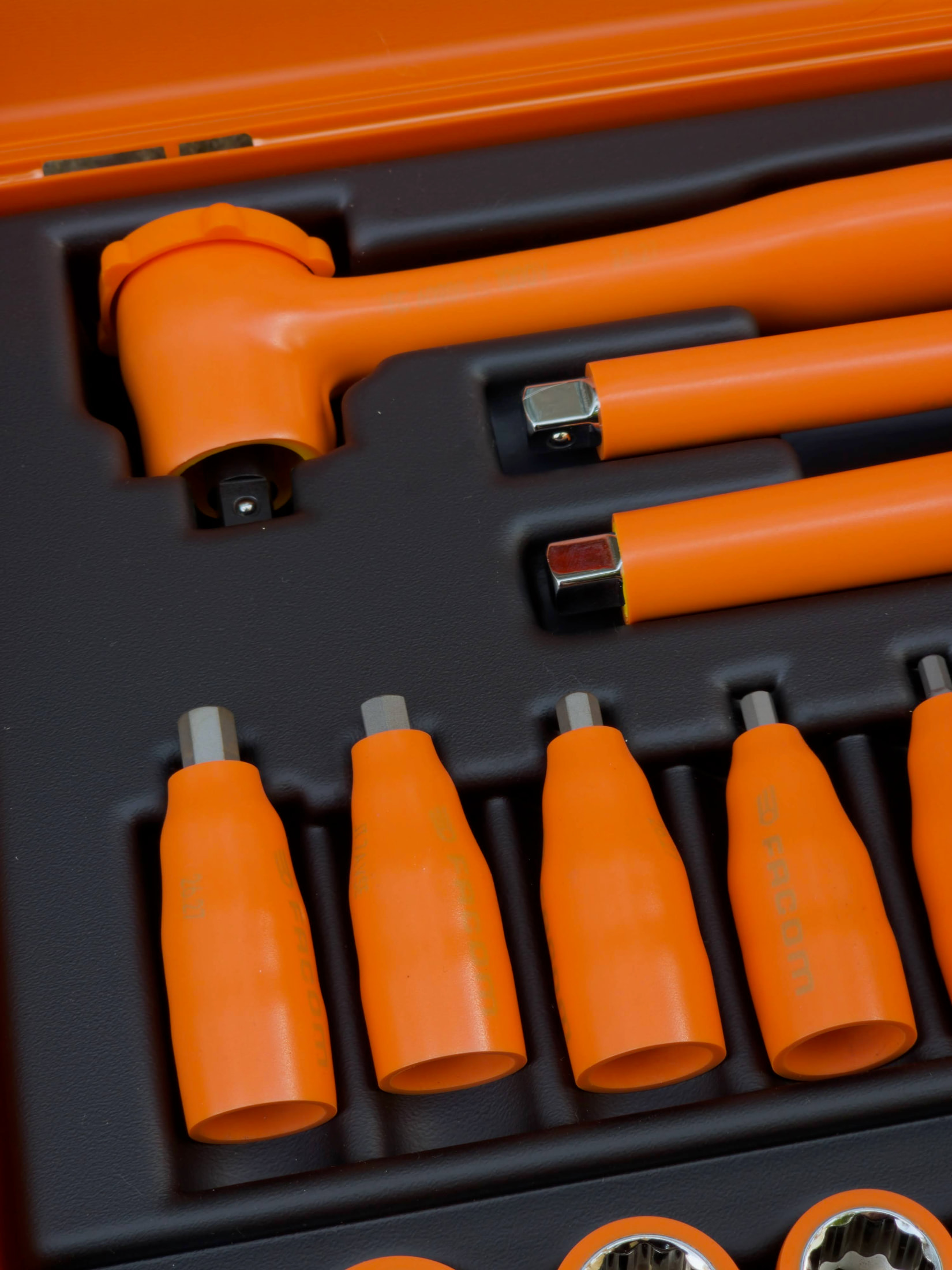

Le plateau, vu de près

Sur la photo du plateau ouvert, ce qui frappe n’est pas le nombre de douilles mais la place laissée entre elles. Chaque douille a son empreinte, avec un peu de jeu pour la sortir sans forcer. Un plateau trop serré abîme l’enveloppe à chaque extraction ; un plateau trop lâche laisse les douilles se balader dans la boîte.

Le couvercle se rabat sans venir appuyer sur les douilles. C’est un détail qu’on ne remarque pas à l’achat et qui compte à l’usage : un couvercle qui appuie marque l’isolant sur les douilles les plus hautes, et ces marques deviennent des points de rupture.

La charnière et les fermetures sont visibles sur la photo du coffret fermé. Ce sont des pièces en plastique, pas en métal : c’est le compromis habituel de ce format, et c’est aussi la partie qui casse en premier quand le coffret vit dans un coffre de voiture.

L’usage réel : ce qu’on fait avec un coffret de douilles isolées

Un coffret de douilles isolées ne sert pas tous les jours. Il sert dans trois situations, et elles suffisent à justifier sa place dans le véhicule.

Le serrage de bornes de tableau. Les bornes de répartition, les bornes de disjoncteurs et les raccordements de peignes demandent un couple régulier. La douille isolée permet d’approcher la borne sans poser la main sur les conducteurs voisins.

Le serrage de serre-câbles et de colliers. Sur les grosses sections, le serrage à la pince ne suffit pas. La douille passe là où la clé ne passe pas, notamment dans les tableaux étroits.

Le démontage d’accessoires fixés par écrous. Une douille de 10 mm isolée démonte un bornier, une platine ou un support sans risquer le contact avec la masse métallique du coffret.

En prise en main, le cliquet de ce coffret est fluide et ne donne pas de sensation de jeu. Les douilles inspirent confiance ; leur couleur orange surprend au premier regard. La mallette est compacte et pratique à transporter.

Je sors surtout ce coffret pour les travaux de terre, le tertiaire ou l’industriel, avec les tailles de 8 à 19 mm et le carré 3/8 qu’il réunit.

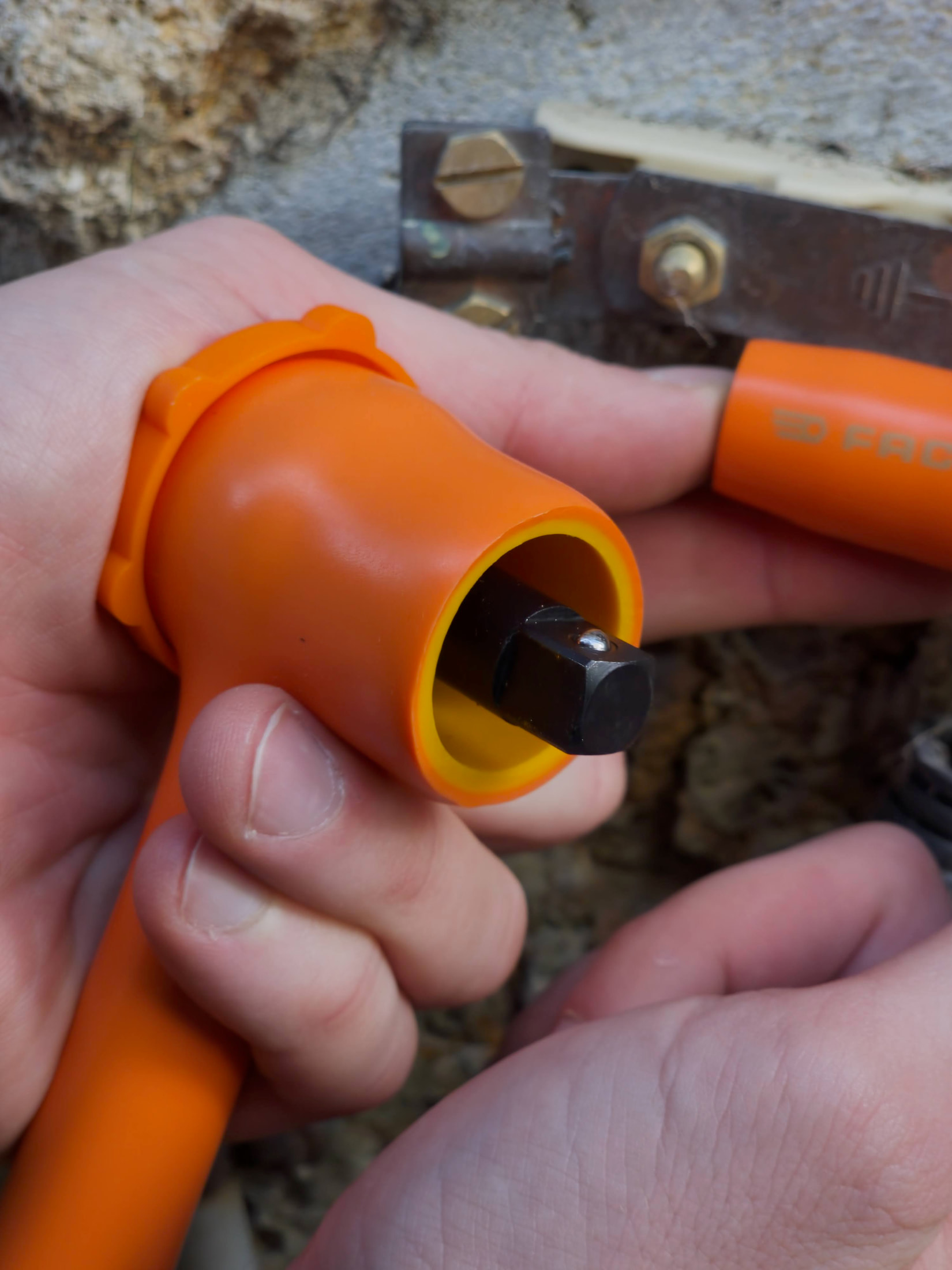

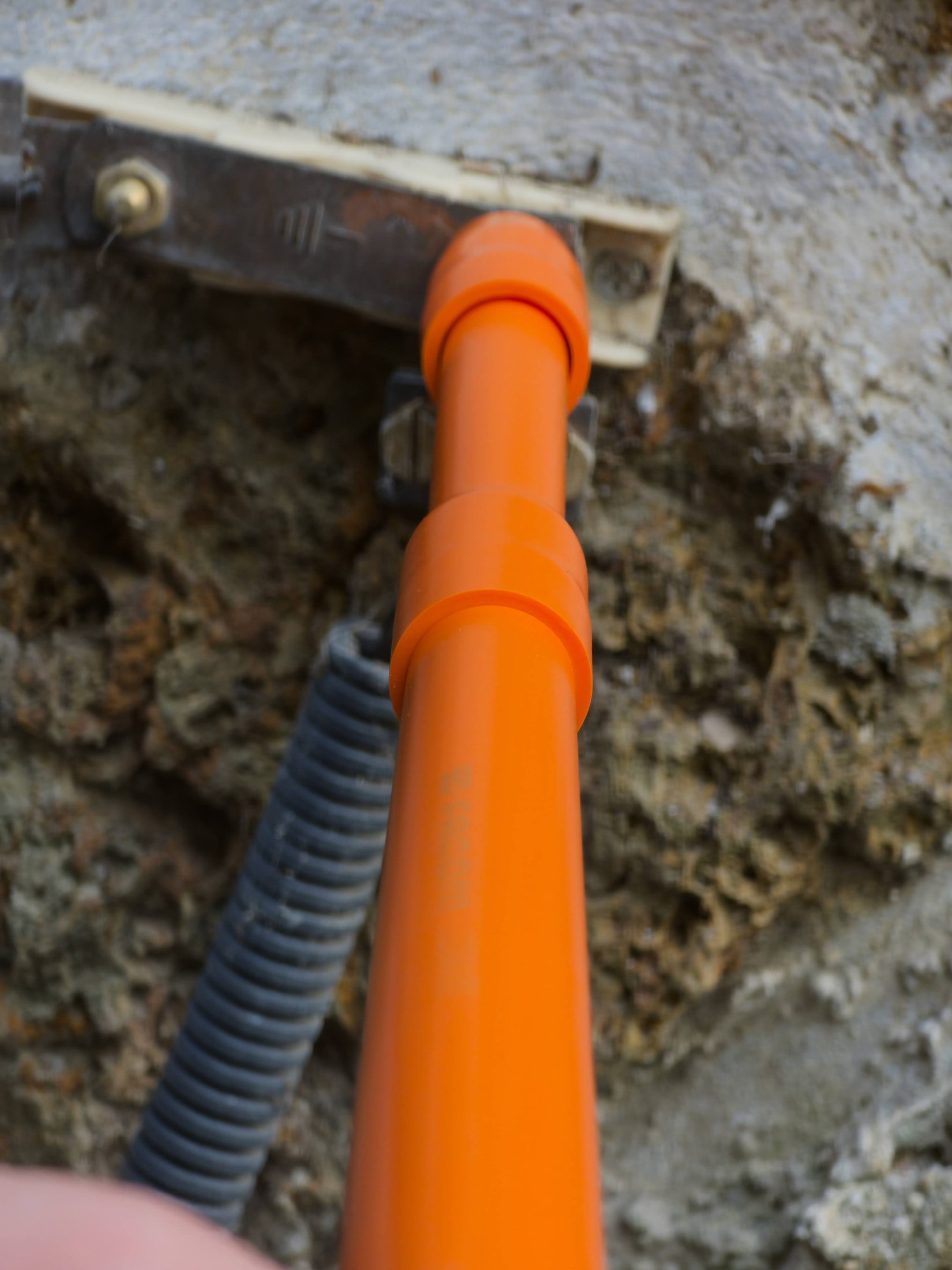

Voici aussi une vue terrain d’une douille isolée FACOM entraînée par un cliquet sur une barrette de terre. Elle illustre la prise et l’accès sur une fixation ; elle ne démontre pas que l’intervention se fait sous tension.

Dans les trois cas, le matériel isolé ne remplace pas la consignation ou les autres mesures de prévention. Il ajoute une protection adaptée à l’outil, pas une autorisation de travailler sous tension.

Ce que le coffret change dans la sacoche

Un coffret fermé prend de la place. Le J.401AVSE ne tient pas dans une poche de pantalon : il vit dans la caisse à outils ou dans le coffre, et il sort quand le travail le demande.

Ça a une conséquence pratique : on ne l’a pas sur soi. Sur une intervention courte, la tentation est de prendre une douille standard et de « faire attention ». C’est précisément ce qu’il ne faut pas faire. Si le travail demande une douille isolée, le coffret sort ; sinon, on ne touche pas.

Le poids du coffret est cohérent avec son format : un plateau plein de douilles isolées pèse plus lourd qu’un jeu de douilles nues, parce que l’enveloppe ajoute de la matière sur chaque pièce. Ce n’est pas un critère de choix, mais c’est une raison de plus pour ne pas le promener inutilement.

Ce que la référence J.401AVSE engage

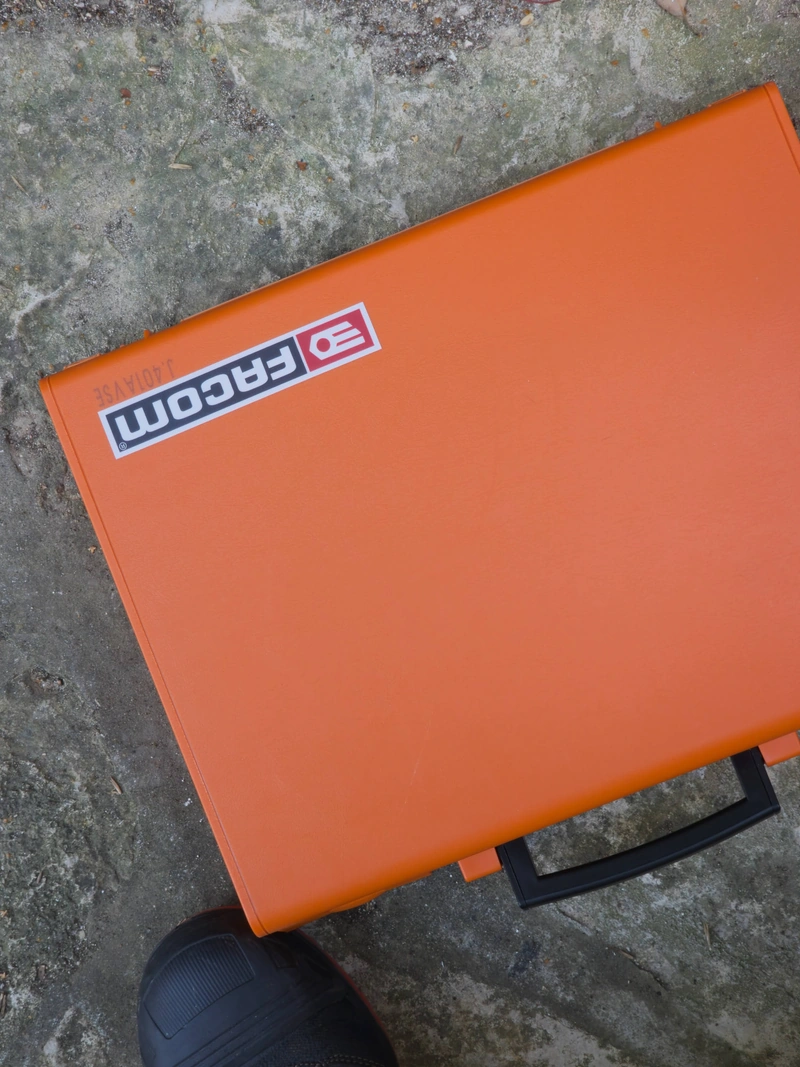

La référence J.401AVSE est visible sur le couvercle dans la photo de couverture. Elle permet de retrouver la fiche officielle, les 17 composants et les conditions de garantie applicables. Il ne faut pas confondre le J.401AVSE 3/8 pouce avec le S.401AVSE 1/2 pouce, qui correspond à une autre composition.

C’est aussi ce qui évite une erreur fréquente : demander une prise en charge « au nom du coffret » alors que la garantie porte sur des composants. Sur un coffret, la référence du contenant ne dit pas tout du contenu, et il vaut mieux noter les désignations des douilles qui servent le plus.

Sur ce point, la lecture de la fiche est plus utile que la mémoire. Un coffret acheté il y a trois ans peut avoir changé de contenu dans les gammes suivantes, et deux coffrets qui portent la même référence à dix ans d’écart ne contiennent pas forcément les mêmes pièces.

Les limites que je constate

Trois limites, toutes visibles sur les photos.

Le coffret est encombrant. C’est le prix du plateau. Un jeu de douilles en sachet prend trois fois moins de place, et se range moins bien.

Les fermetures sont en plastique. Elles tiennent, mais elles sont la pièce faible. Un coffret qui vit dans un coffre et qui tombe régulièrement finira par les user.

L’isolation se contrôle à l’œil, pas au multimètre. Une douille visuellement intacte peut avoir un défaut interne invisible. C’est une raison de plus pour ne pas s’appuyer sur l’outil seul.

Aucune de ces limites n’est rédhibitoire. Elles dessinent un usage : un coffret qu’on sort quand il faut, qu’on range fermé, et qu’on vérifie avant de s’en servir.

Entretien

Un coffret isolé demande moins d’entretien qu’on ne le croit, mais un entretien régulier :

• Essuyer les douilles après usage. La poussière de plâtre et le gras de chantier s’accumulent dans les empreintes.
• Ne jamais nettoyer à l’essence ou au diluant. Ces produits attaquent l’enveloppe isolante.
• Vérifier l’enveloppe à chaque sortie, en la faisant rouler entre les doigts. Une fissure se sent avant de se voir.
• Laisser le coffret fermé quand il ne sert pas, pour éviter que les douilles ne frottent les unes contre les autres.

Ces gestes prennent une minute. Sur un outil qui protège d’un contact direct, une minute n’est pas un luxe.

Le choix d’un coffret isolé, en pratique

Si je devais choisir un coffret isolé aujourd’hui, je regarderais quatre points, dans cet ordre :

1. La continuité de l’enveloppe sur chaque douille, jusqu’au carré.
2. Le plateau, avec une empreinte par douille et un couvercle qui n’appuie pas.
3. La présence des tailles utiles, à commencer par le 10 mm, et pas seulement des tailles spectaculaires.
4. La lisibilité de la référence sur le coffret, pour retrouver la fiche et le contenu.

Le reste — couleur, marquage, présentation — ne change pas l’usage. Un coffret qui coche les quatre points fera le travail, quelle que soit la marque.

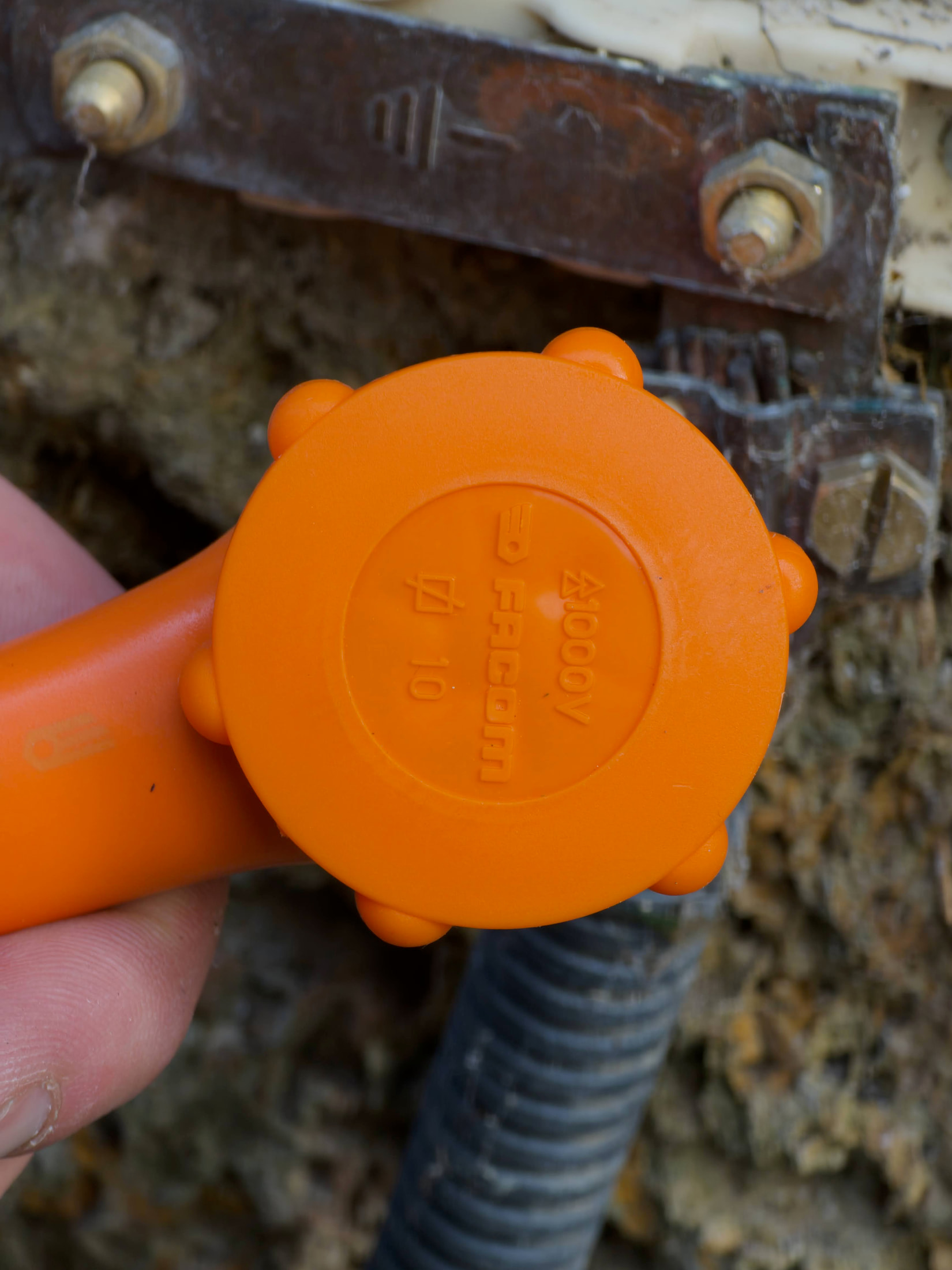

Le 1 000 V sur la fiche : ce que ça veut dire

L’indication 1 000 V sur une douille isolée ne signifie pas qu’on peut l’utiliser sur n’importe quelle installation sous tension. Elle décrit les conditions dans lesquelles l’isolation a été qualifiée : une tension d’essai, un environnement défini, un outil en bon état.

La confusion la plus courante consiste à lire « 1 000 V » comme un feu vert permanent. Dans les faits, l’isolation est qualifiée avec l’outil neuf et intact. Une douille marquée, fendue ou sale ne porte plus la même garantie, même si le marquage est toujours lisible.

C’est la raison pour laquelle je considère l’enveloppe comme une pièce d’usure. Elle ne se remplace pas, elle se surveille. Une douille dont l’isolant part en plaques doit être retirée du service et remplacée : il ne faut ni la considérer encore protégée, ni la conserver dans le jeu isolé.

Cette lecture rejoint ce que l’INRS écrit sur les EPI : un équipement mal entretenu ne protège plus, même s’il porte encore son marquage. Le marquage dit ce que l’outil était ; l’état dit ce qu’il est.

Les tailles qui servent vraiment

Un coffret de douilles isolées se juge sur les tailles réellement fournies, pas sur une liste supposée.

Le J.401AVSE comprend neuf douilles 12 pans de 8, 10, 11, 12, 13, 14, 15, 17 et 19 mm, plus cinq embouts six pans mâles de 4 à 8 mm. Il n’y a pas de douille de 16 mm dans cette composition, contrairement à ce qu’on pourrait attendre d’un assortiment plus large.

Les tailles à utiliser dépendent des fixations rencontrées : inutile de choisir une douille plus grande si l’écrou ne correspond pas. Sur le plateau, chaque format a une place définie, ce qui facilite le rangement et le contrôle du contenu. La liste constructeur permet aussi de commander la bonne référence si une pièce manque.

Un coffret dans la caisse : comment je l’organise

Un coffret fermé dans une caisse pleine ne se sort pas vite. J’ai donc organisé la caisse autour de lui, plutôt que de le laisser au fond.

Le coffret vit sur le dessus, avec la poignée accessible. Les douilles standard sont dans un sachet à part, à côté, pour éviter de mélanger les deux familles. Les pinces et les tournevis occupent le reste de la caisse, sans jamais venir frotter contre le coffret.

Cette organisation a un coût : le coffret prend la place d’un autre outil. Elle a un bénéfice : quand le travail demande une douille isolée, je la sors en dix secondes au lieu de vider la caisse. C’est ce qui fait la différence entre un outil utilisé et un outil oublié.

Un dernier point sur le transport : un coffret posé à plat dans un coffre se raye sur le dessous, mais reste intact. Un coffret posé debout contre une paroi tombe à chaque virage, et c’est là que les fermetures cassent. Je le cale à plat, toujours dans le même sens.

Le coffret face à un jeu de douilles nues

J’ai longtemps travaillé avec un jeu de douilles nues, dans un sachet, et une clé à cliquet. Ça couvre 90 % des serrages. Le coffret isolé ne remplace pas ce jeu : il le complète, pour les cas où la main ne peut pas rester à distance.

La différence se joue dans la protection de l’outil et les conditions de son emploi. Un jeu isolé ne permet pas de négliger la mise hors tension et les distances de sécurité ; il faut vérifier que chaque élément de la chaîne d’entraînement est adapté.

Le jour où le coffret sort, c’est donc que la situation l’exige. Le reste du temps, il reste fermé. C’est un achat de situation, pas de confort, et c’est ainsi que je le présente quand on me demande s’il faut l’acheter.

Verdict

Le J.401AVSE est un coffret sérieux, avec un plateau complet, des douilles isolées sur toute la longueur et une douille de 10 mm accessible. Ce n’est pas un outil qu’on porte à la ceinture : c’est un coffret de véhicule, qu’on sort quand le travail demande une douille isolée.

Ce que je retiens : l’isolation ne se voit pas à l’usage, elle se vérifie avant. Un coffret isolé dont on ne contrôle plus l’enveloppe est un coffret standard qui se croit protégé.

Je le garde dans la caisse, fermé, et je le sors pour les bornes de tableau. Pour tout le reste, mes douilles standard suffisent — et c’est bien la preuve qu’un coffret isolé n’est pas un achat de confort, mais un achat de situation.
