Cliquet FACOM isolé 1 000 V : avis et usage

Le FACOM J.151AVSE est un cliquet 3/8 pouce isolé 1 000 V, annoncé conforme à la norme IEC 60900. C’est la pièce qui équipe le coffret J.401AVSE, et c’est aussi le cliquet que je sors quand une borne de tableau ou une barrette de terre demande plus de couple qu’un tournevis.

Je le prends ici tout seul, sans le reste du coffret. Ce choix permet de regarder ce qui compte vraiment dans un cliquet isolé : le carré d’entraînement, la continuité de l’enveloppe, la reprise du mécanisme et la façon dont la douille reste en place.

Un cliquet orange ne rend pas une intervention sûre. Il ajoute une couche de protection à un ensemble qui doit déjà être organisé : travail hors tension, consignation, vérification d’absence de tension, habilitation et EPI. C’est cette chaîne qui décide, pas la couleur du manche.

La vérification d’absence de tension fait partie de cette chaîne. Un cliquet isolé ne la remplace pas.

Le cliquet seul, pas le coffret

Le J.151AVSE est un cliquet de 180 mm en carré 3/8 pouce, vendu seul ou intégré au coffret J.401AVSE. Dans le coffret, il entraîne neuf douilles de 8 à 19 mm, cinq embouts six pans mâles, une poignée et une rallonge.

Le coffret J.401AVSE a déjà son intérêt propre : le plateau, les douilles, le rangement. Ici, je ne parle que du cliquet, de sa prise en main et de ce qu’il change sur un serrage.

La gamme VSE comporte aussi le S.151AVSE, un 1/2 pouce de 265 × 55 × 70 mm avec une retenue de douilles annoncée à 38 N. Les deux ne répondent pas au même besoin, et le 3/8 est celui qui tient dans une sacoche de tableau.

Je ne présente pas le J.151AVSE comme un outil universel. C’est un cliquet compact, avec un carré de 3/8, et cette taille impose des limites que je détaille plus bas.

Ce que je regarde d’abord sur un cliquet isolé

Quatre points décident avant le premier serrage.

La continuité de l’enveloppe. Sur un cliquet isolé, la poignée et la tête sont recouvertes, mais le carré d’entraînement reste en acier nu. Ce carré doit être entouré d’une douille isolée, sinon la protection s’arrête au premier centimètre.

La forme de la tête. Une tête ronde et une douille ajoutent de l’encombrement. Dans un tableau étroit, c’est souvent la tête qui touche le bornier voisin avant la douille.

La retenue de la douille. Le J.151AVSE utilise un ensemble bille-ressort annoncé à 16 N. Cette retenue évite que la douille tombe quand on incline le cliquet. Une bille usée ou un ressort fatigué se sent tout de suite : la douille flotte, puis elle se déboîte.

Le mécanisme. Un cliquet qui accroche, qui saute une dent ou qui donne une sensation de jeu ne se répare pas avec un peu de graisse. Il se retire du service.

Ces quatre points se contrôlent sans outil de mesure. Ils comptent plus que la couleur ou le nombre de dents annoncé sur une fiche.

La fiche du J.151AVSE

La fiche est courte, et c’est une bonne chose : elle donne le carré, l’encombrement, la masse, la retenue et les normes. Elle ne publie ni couple maximal, ni nombre de dents, ni angle de reprise.

Ces valeurs existent peut-être dans la documentation interne du fabricant, mais je ne les utilise pas. Un chiffre de couple inventé ou recopié d’une autre référence serait plus dangereux qu’une case vide.

Le poids de 250 g est cohérent avec un cliquet de 180 mm. Il ne fatigue pas le poignet sur un serrage court, et il ne fait pas basculer la main quand on travaille au-dessus d’une barrette.

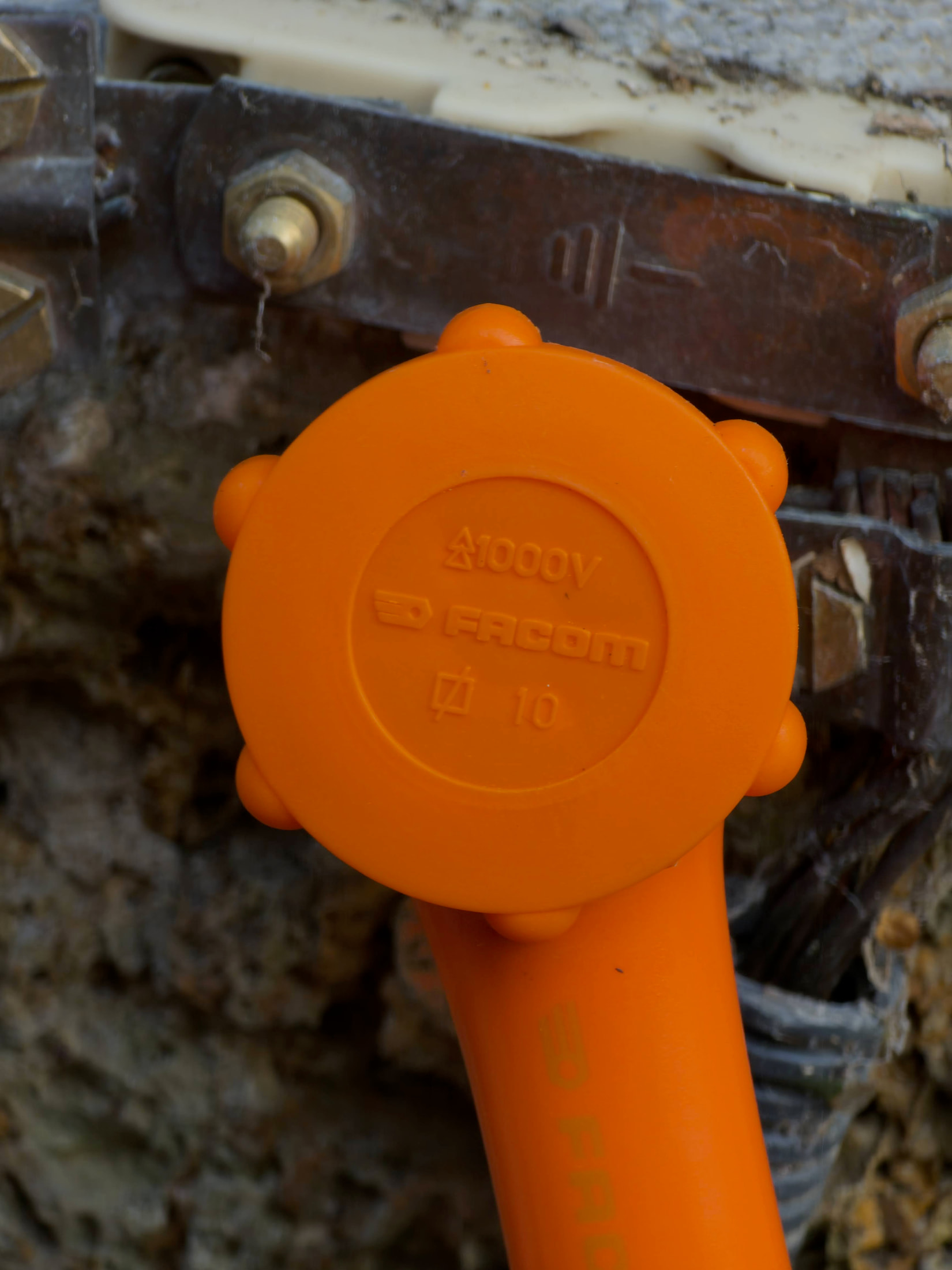

Le marquage 1 000 V est moulé dans la tête, avec le logo FACOM. Sur la douille, le 10 indique la taille. Ces deux repères se lisent sur la pièce, pas seulement sur la boîte.

C’est utile au moment de choisir une douille dans un coffret ou de vérifier qu’un outil qui traîne dans la caisse est bien celui de la série isolée.

Le carré de 3/8 pouce, et pourquoi pas le 1/2

Le 3/8 pouce est le compromis que je prends le plus souvent pour les tableaux. Il accepte les douilles de 8 à 19 mm, passe dans une goulotte et reste assez court pour travailler entre deux rangées de modules.

Le 1/2 pouce du S.151AVSE est plus long : 265 mm contre 180 mm, et plus haut : 70 mm contre 48 mm. Il accepte des douilles plus grosses et un bras de levier plus long, mais il encombre davantage.

Le choix ne se fait donc pas sur la taille du cliquet, mais sur la taille des écrous et sur l’accès. Pour une borne de répartition ou une vis de barrette de terre, le 3/8 suffit. Pour un écrou de gros sectionneur ou un raccordement industriel, le 1/2 est plus adapté.

La retenue de douille suit la même logique : 16 N sur le 3/8, 38 N sur le 1/2. Plus la douille est grosse, plus la retenue doit être ferme.

Je ne conseille pas de forcer un 3/8 au-delà de son usage. Un cliquet n’est pas une clé dynamométrique, et une rallonge qui augmente le bras de levier ne transforme pas le carré en outil de serrage lourd.

L’isolation ne s’arrête pas à la poignée

C’est le point qui surprend le plus quand on découvre un cliquet isolé. La poignée et la tête sont oranges, mais le carré d’entraînement est en acier. Il doit entrer dans une douille, et c’est la douille qui prolonge l’isolation.

Une douille standard, même propre et bien ajustée, présente une enveloppe métallique qui vient au contact de la borne. Le carré nu et la douille forment alors une chaîne conductrice qui n’est plus isolée à l’endroit du contact. La protection ne couvre plus la zone qui travaille.

La rallonge doit suivre la même règle. Une rallonge standard entre le cliquet et la douille recrée une portion métallique nue au milieu de la chaîne. Sur une série VSE, la rallonge isolée fait partie de l’outillage, pas du confort.

La propreté compte aussi. Un revêtement gras, poussiéreux ou mouillé peut devenir conducteur en surface. Je passe un chiffon propre sur la poignée et sur la douille avant de les ranger, pas après.

Enfin, l’enveloppe doit rester intacte. Une coupure, un plat, un point brillant ou une zone ramollie sont des signaux d’arrêt. Un outil dont l’isolant est entamé n’est plus un outil isolé : c’est un outil standard avec un défaut.

La norme IEC 60900 décrit le champ de ces outils : travaux sous tension ou au voisinage de parties actives, jusqu’à 1 000 V en courant alternatif et 1 500 V en courant continu.

Elle précise aussi que le produit contribue à la sécurité lorsqu’il est utilisé par des personnes qualifiées, selon des méthodes sûres et les instructions du fabricant.

Autrement dit, le marquage 1 000 V n’est pas une autorisation. C’est une caractéristique de produit, assortie d’un mode d’emploi et d’un cadre de travail. Le dossier sur l’outillage isolé 1 000 V détaille ce que la norme couvre et ce qu’elle ne couvre pas.

Ce que le cliquet donne en main

La première chose que je remarque, c’est le mécanisme. Le cliquet est fluide, sans sensation de jeu, et il ne donne pas l’impression de frotter ou d’accrocher entre deux dents. C’est ce qui me frappe en prise en main : ça fonctionne, et on le sent tout de suite.

La poignée orange est en plastique intégré, avec une forme qui se cale dans la paume. Elle ne glisse pas avec des gants fins, et elle reste lisible quand elle est posée sur un établi sombre. La couleur n’est pas décorative : elle signale la série isolée et permet de ne pas mélanger le cliquet avec les outils nus.

La tête est ronde, avec une bague crantée accessible au pouce. Le carré de 3/8 sort d’un logement orange, et la douille s’enclenche avec un clic net. La retenue de 16 N fait son travail : la douille ne tombe pas quand on incline le cliquet, mais elle se retire sans arracher la bague.

Le 180 mm de longueur donne un bras de levier correct pour les vis de bornier. Ce n’est pas un levier : sur un écrou grippé, je ne monte pas sur le cliquet, je prends un outil adapté.

Le point qui m’a le plus surpris, c’est la lisibilité du carré. Sur un cliquet standard, on voit à peine le métal sous la douille. Ici, l’orange entoure le carré et rend visible la limite de l’isolation. C’est un rappel utile à chaque assemblage.

Sur une barrette de terre

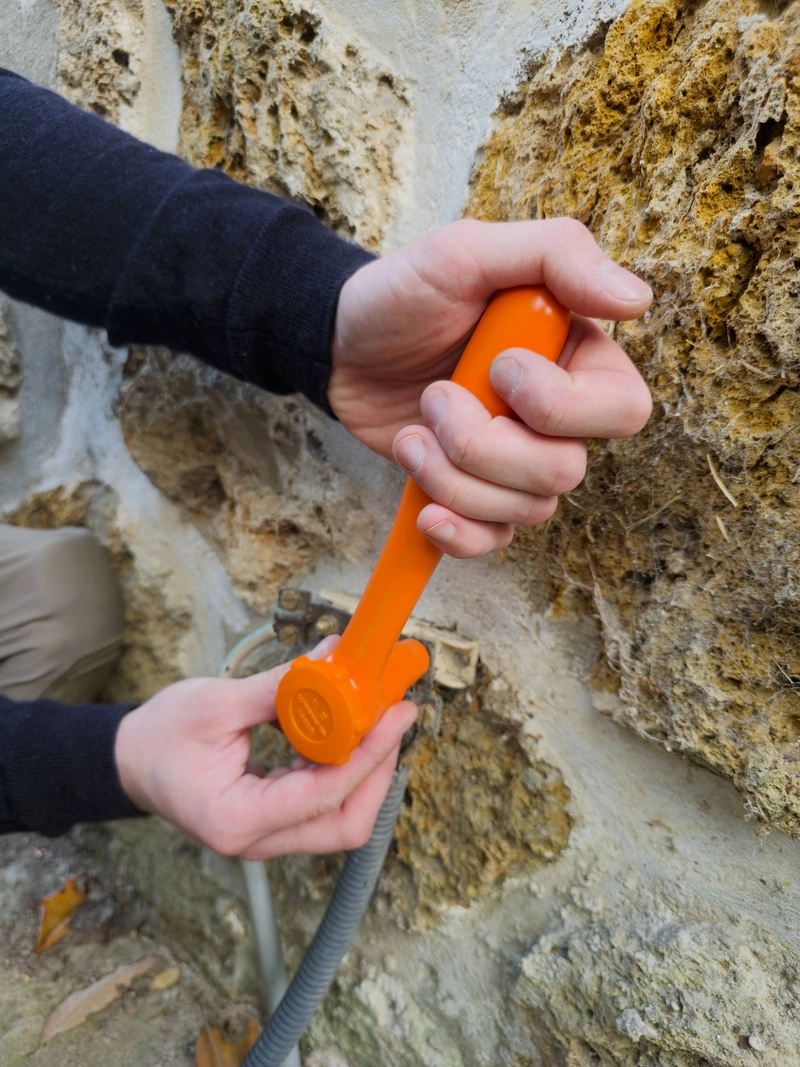

C’est l’usage que je retrouve le plus souvent : le cliquet et sa douille de 10 mm sur une barrette de terre.

La barrette est normalement hors tension, mais elle vit dans un environnement qui ne l’est pas toujours : arrivée de terre, conducteurs de protection, tableau voisin, parfois des pièces nues à proximité.

L’outil isolé ne sert pas à travailler sous tension par principe ; il sert à ne pas ajouter un contact accidentel dans un espace déjà chargé.

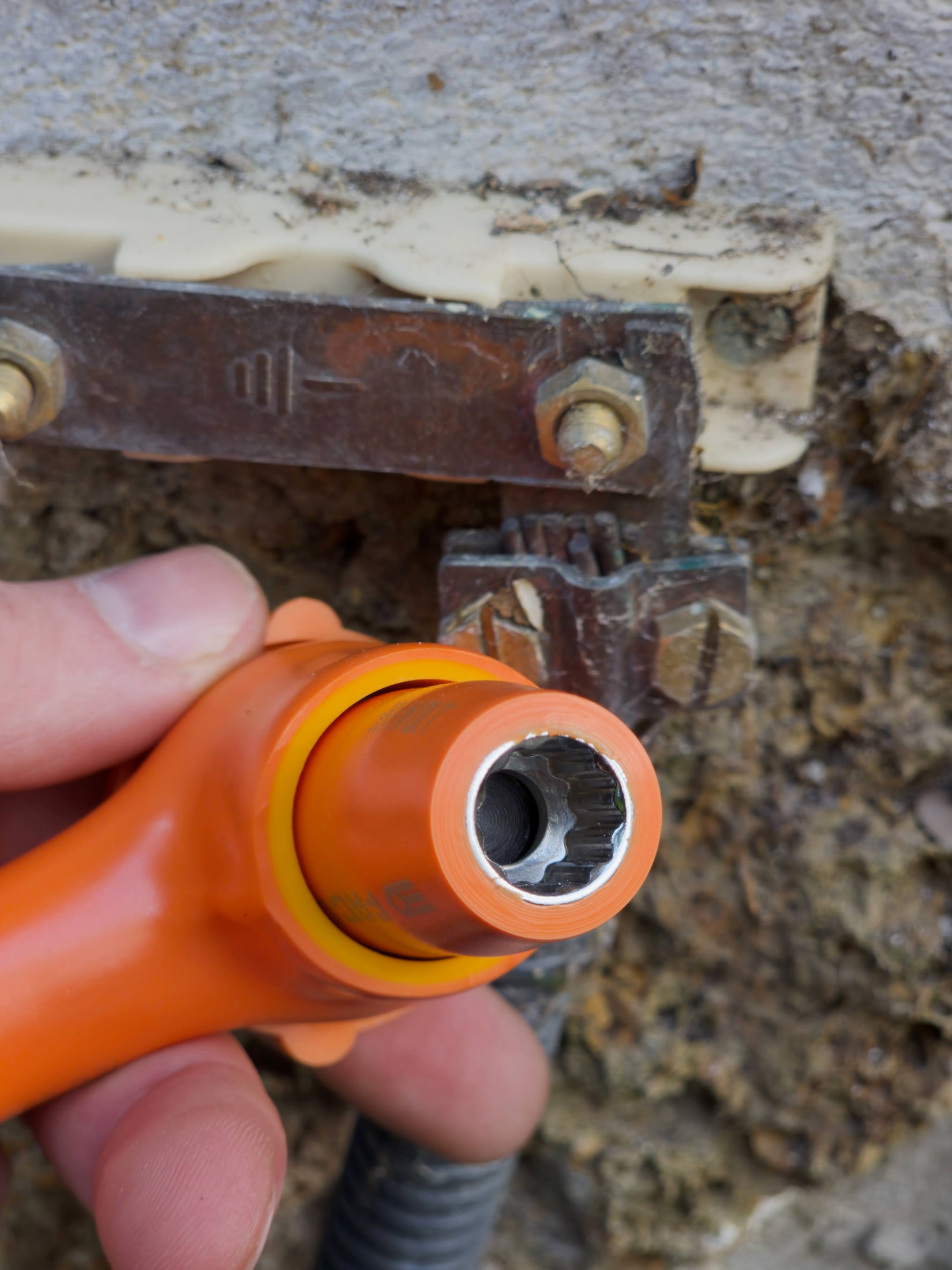

Sur une barrette de terre, la douille de 10 mm est la taille qui revient le plus. Le cliquet permet de tenir la douille d’une main et de guider la vis de l’autre, sans poser les doigts sur la barrette.

La tête ronde aide à passer au-dessus des conducteurs voisins, mais elle ne fait pas de miracle dans un espace de quelques centimètres. Quand le tableau est trop serré, je préfère une poignée en T ou une clé à pipe isolée, quitte à faire un aller-retour dans la caisse.

Le cliquet ne remplace pas un tournevis pour les bornes à vis fendue, et il ne remplace pas une clé dynamométrique quand un couple est prescrit. Il sert à serrer un écrou accessible avec une douille, pas à contrôler un couple.

Les limites que je constate

Le cliquet seul ne suffit pas. Sans douilles isolées, il ne protège pas la zone qui travaille. Le J.151AVSE est donc indissociable d’un jeu de douilles VSE, et le coffret J.401AVSE reste la façon la plus simple de l’avoir complet.

Le 3/8 a une limite de taille. Dans ce coffret, les douilles s’arrêtent à 19 mm. Pour un écrou plus gros, je passe au 1/2, qui accepte des douilles plus grandes et un bras de levier plus long. Ce n’est pas un défaut du cliquet, c’est la loi du carré.

La tête reste encombrante. Le cliquet est compact, mais la tête et la douille ajoutent de la matière. Dans un tableau très serré, l’accès se joue au millimètre et un autre outil est parfois plus efficace.

Le cliquet n’est pas un outil de mesure. Il n’a pas de limiteur de couple, pas d’affichage et pas de déclenchement. Un serrage « au feeling » reste un serrage au feeling, même avec une poignée orange.

La garantie est floue. C’est le point le plus gênant. La page FACOM du J.151AVSE affiche « No Warranty » et précise que cette référence n’est éligible à aucune garantie. Celle du coffret J.401AVSE annonce une garantie de 2 ans.

Deux pages officielles, deux réponses. La lecture la plus prudente est de considérer que la garantie du cliquet seul n’est pas acquise, et de faire préciser par le distributeur ce qui s’applique à la référence avant l’achat.

Ce n’est pas un détail commercial. Un cliquet isolé est un outil de sécurité : si l’enveloppe ou le mécanisme lâche, le remplacement ne devrait pas dépendre d’une interprétation de page web.

La garantie à vie FACOM est mise en avant par la marque pour son outillage à main. L’histoire de la marque est liée à cette promesse, mais elle comporte des conditions et des exclusions.

Le cliquet isolé n’est pas forcément couvert comme une clé standard, et la fiche produit est la seule source pour ce modèle.

Entretien et contrôle

Un cliquet isolé se contrôle avant chaque usage, pas une fois par an. Les quatre gestes ci-dessous font partie du contrôle avant usage et évitent de découvrir un défaut au moment où la main est engagée.

Le nettoyage ne doit pas être un rituel compliqué. Je passe un chiffon sur la poignée et sur les douilles, je souffle dans le logement du carré si de la poussière s’y est logée, et je laisse sécher avant de ranger.

Le stockage compte autant que le nettoyage. Un cliquet isolé qui vit dans une caisse en vrac avec des clés à molette et des pinces prend des chocs sur l’enveloppe. Un plateau ou une poche dédiée le protège.

Je ne passe aucun produit gras sur l’isolant pour le faire briller. Un film gras retient la poussière et peut devenir conducteur en surface. La propreté sèche est préférable.

Le mécanisme, lui, n’a pas besoin d’être démonté. Un cliquet qui craque, qui saute ou qui bloque se retire du service. Le démontage d’un cliquet isolé est une opération de spécialiste, pas un bricolage de chantier.

Le prix et la garantie

FACOM ne publie pas de prix sur sa fiche. Le tarif se demande en négoce ou sur devis, et il varie avec le distributeur. Je ne donne pas de prix marchand pour un outil de marque, le tarif variant d’un revendeur à l’autre.

La garantie est plus importante que le prix sur ce type d’outil. La page du cliquet seul indique « No Warranty », celle du coffret indique 2 ans. Avant d’acheter, demandez au distributeur :

• la garantie applicable à la référence J.151AVSE seule ;
• la garantie applicable au coffret J.401AVSE ;
• la procédure de retour si l’enveloppe ou le mécanisme est défectueux.

Un revendeur qui répond par « garantie à vie » sans préciser la référence ne répond pas à la question. La garantie FACOM dépend du produit, et la fiche de la référence est la source à consulter.

Verdict

Le J.151AVSE est un bon cliquet de 3/8 pour les tableaux et les barrettes de terre. Le mécanisme est fluide, la poignée tient en main, la retenue de 16 N garde la douille et le marquage 1 000 V est lisible.

Je le garde dans le coffret, avec ses douilles isolées, et je le sors quand le travail demande une douille plutôt qu’un tournevis. Ce n’est pas le cliquet que je prendrais pour un écrou de 24 mm, ni pour un serrage au couple.

Le point à vérifier avant l’achat n’est pas le mécanisme, c’est la garantie. Les deux pages FACOM ne disent pas la même chose, et c’est au distributeur de trancher pour la référence seule.

Si vous cherchez un cliquet isolé compact, avec un carré 3/8 et une douille de 10 mm accessible, il fait le travail. Si vous cherchez un cliquet pour tout faire, y compris les gros écrous, il faut regarder le 1/2.
