Clé en T FACOM isolée 1 000 V : 3/8 ou 1/2 ?

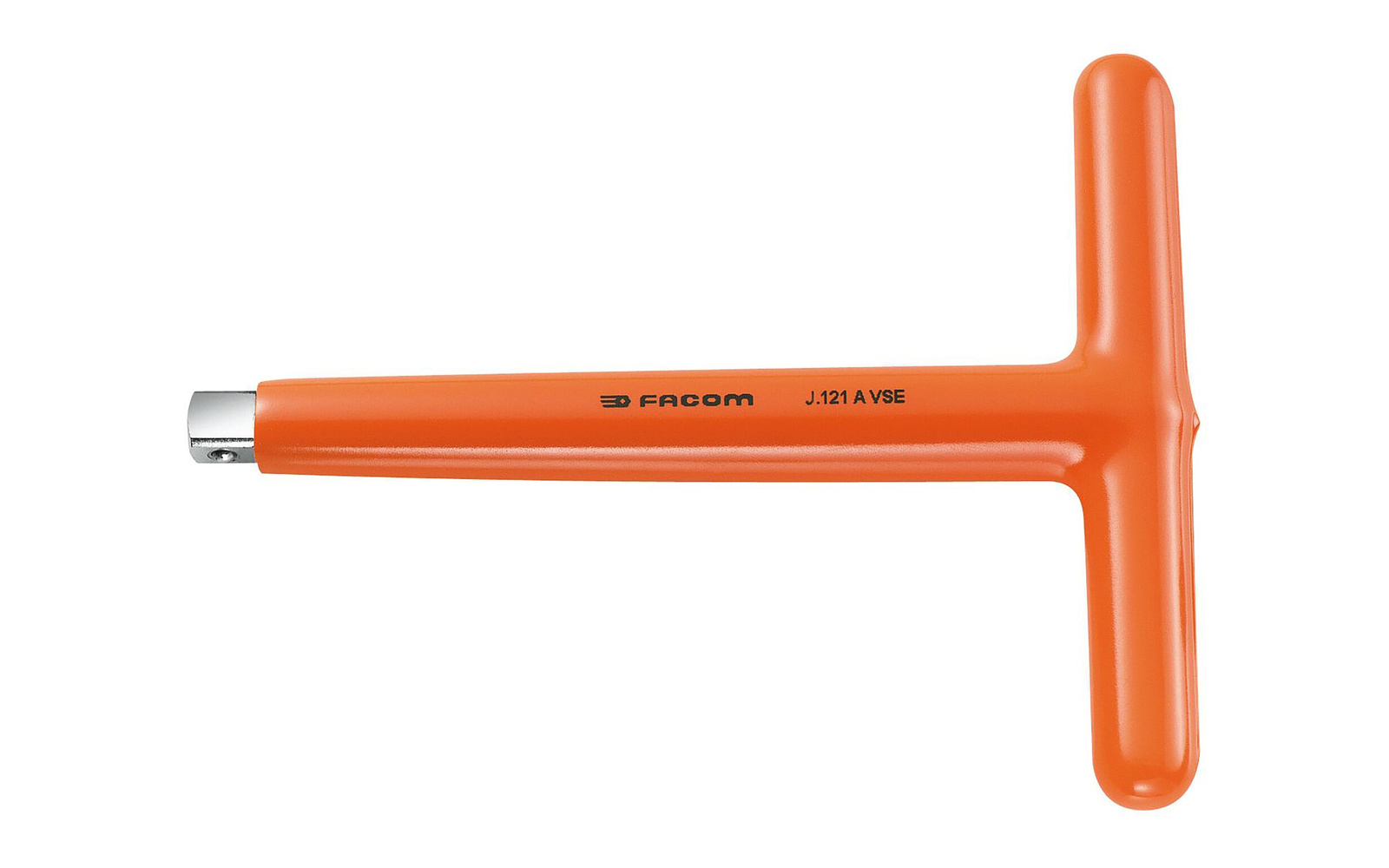

La « clé en T FACOM isolée 1 000 V » porte un autre nom au catalogue : FACOM vend une poignée en T de la série VSE. Elle existe en 3/8 pouce avec la J.121AVSE, et en 1/2 pouce avec la S.121AVSE. Pour un tableau, je prends le 3/8 ; pour un écrou plus gros ou un accès dégagé, le 1/2.

Dans les deux cas, la poignée seule ne suffit pas. Le carré d’entraînement est en acier nu, et c’est la douille isolée VSE qui prolonge la protection jusqu’à l’écrou. Sans elle, la poignée orange n’est qu’un manche confortable au bout d’un carré conducteur.

Le 1 000 V de la fiche est une caractéristique de produit, pas une autorisation de travail sous tension. La poignée en T s’insère dans une chaîne : travail hors tension, consignation, vérification d’absence de tension, habilitation et EPI.

Une poignée en T, pas un cliquet

Le carré de la poignée en T est fixe. Pas de levier inverseur, pas de tête articulée, pas de mécanisme à rochet. Pour tourner, c’est toute la poignée qui tourne, avec la douille emmanchée sur le carré.

Cette différence change le geste. Un cliquet travaille par petits arcs et garde la main près du carré. Une poignée en T travaille sur un arc plus large et permet de pousser dans l’axe tout en tournant. C’est utile quand une borne est au fond d’un coffret et qu’il faut la plaquer pour engager la douille.

Le prix de cette forme est simple : la barre transversale mesure 165 mm sur les deux références. Dans un tableau plein, elle peut toucher les modules voisins avant la douille. La poignée en T n’est donc pas « plus compacte » qu’un cliquet par principe ; elle est plus fine à l’axe, mais plus large en travers.

Si vous cherchez un outil à rochet, ce n’est pas celui-là. Le cliquet FACOM isolé J.151AVSE répond à un autre besoin : petits arcs, tête ronde, douille retenue par bille. La poignée en T répond à celui du serrage à deux mains dans un axe dégagé.

La confusion vient du mot « clé ». Une clé en T à six pans mâles, comme une clé mâle coudée, agit directement sur une vis. Ici, la poignée en T est un porte-douille : sans douille, elle ne serre rien. C’est un accessoire de serrage, pas une clé de vissage.

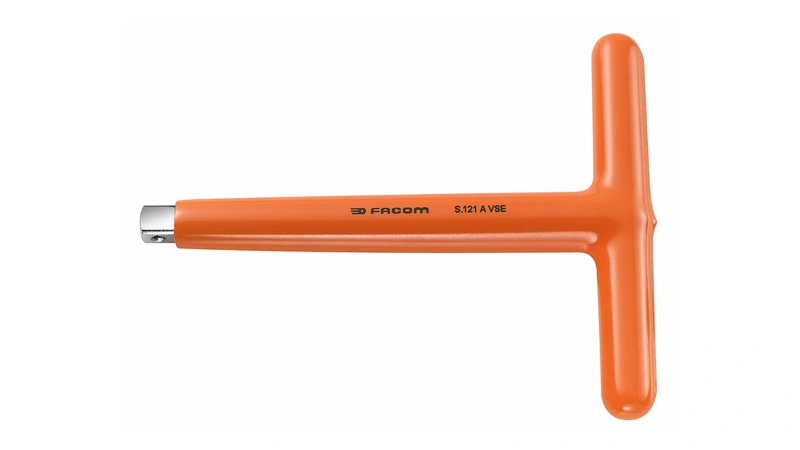

J.121AVSE ou S.121AVSE : le bon carré

Les deux références partagent la même gaine orange, la même forme en T et la même série VSE. Elles diffèrent par le carré, l’encombrement, la masse et la retenue de douille.

Le 3/8 est le carré que je retiens pour un tableau domestique ou tertiaire. Il accepte les douilles VSE courantes, passe plus facilement entre deux rangées de modules et pèse 380 g. La retenue de 16 N suffit à garder une douille de 10 ou 13 mm en place quand on incline la poignée.

Le 1/2 est plus lourd de 140 g et plus long de 5 mm. Il est aussi plus fin en épaisseur, 25 mm contre 35 mm pour le 3/8. Son carré de 12,7 mm reçoit des douilles plus grosses, et sa retenue de 38 N tient mieux les gros modèles. C’est la référence que je regarde pour un écrou de batterie, une cosse de puissance ou un bornier industriel.

Le choix ne se fait pas sur la longueur de la poignée : 205 mm pour la 3/8, 210 mm pour la 1/2. Il se fait sur la taille de l’écrou et sur la place disponible autour. Une douille de 19 mm en 1/2 est plus encombrante qu’une douille de 13 mm en 3/8, et la barre de 165 mm reste la même.

Un adaptateur 3/8 vers 1/2 ne règle pas le problème. Il ajoute une jonction, du métal nu et un point de jeu. Je préfère changer de poignée plutôt que d’empiler les adaptateurs dans une zone où l’isolation compte.

Les deux poignées appartiennent à la série VSE, celle qui comprend aussi les douilles, les rallonges et les coffrets isolés. Le coffret J.401AVSE rassemble un cliquet 3/8 et ses douilles, pas la poignée en T. Il donne la partie douilles de la chaîne, pas la poignée.

Le carré nu : ce que l’isolation ne couvre pas

C’est le point qui décide de l’utilité réelle de l’outil. La gaine orange couvre la poignée et le fût jusqu’au carré. Le carré reste en acier nu, avec sa bille de retenue. Sur le visuel officiel, on voit nettement la limite entre l’orange et le métal.

Quand la douille est enclenchée, le carré entre dans le puits de la douille. Si la douille est isolée VSE, sa gaine orange couvre l’extérieur du corps et l’isolation se prolonge jusqu’à l’empreinte. Si la douille est standard, son corps métallique reste apparent : il peut toucher une borne voisine, un conducteur ou une barre nue.

La rallonge isolée suit la même règle. Une rallonge standard entre la poignée et la douille recrée une portion métallique nue au milieu de la chaîne. Sur une série VSE, la rallonge isolée fait partie de l’outillage, pas du confort.

La propreté compte aussi. Un film de graisse, de poussière ou d’humidité peut devenir conducteur en surface. Je passe un chiffon propre sur la gaine et sur la douille avant de ranger, pas après.

Enfin, l’enveloppe doit rester intacte. Une coupure, un plat, un point brillant, une zone ramollie ou une fissure sont des signaux d’arrêt. Un outil dont l’isolant est entamé n’est plus un outil isolé : c’est un outil standard avec un défaut.

Le dossier sur l’outillage isolé 1 000 V détaille le marquage, le double triangle et les limites de la norme. Ici, je m’en tiens à la poignée en T : sa gaine, son carré et la douille qui va dessus.

1 000 V sur la fiche, pas feu vert sous tension

La fiche FACOM annonce la conformité à IEC 60900 et à NF EN 60900. La norme IEC 60900:2018 couvre les outils à main isolés, isolants et hybrides utilisés sous tension ou à proximité de parties actives, jusqu’à 1 000 V en courant alternatif et 1 500 V en courant continu.

La même norme précise que ces produits contribuent à la sécurité lorsqu’ils sont utilisés par des personnes qualifiées, selon des méthodes sûres et les instructions du fabricant. C’est un cadre de produit, pas une méthode de travail.

Recommandation IEC 60900 Sur le terrain, la règle reste le travail hors tension. L’INRS rappelle que la réglementation impose de supprimer le risque ou de le réduire autant que possible, et que les travaux doivent être effectués en priorité hors tension. Les travaux hors tension sont les seuls qui présentent une sécurité totale vis-à-vis du risque électrique.

Le 1 000 V de la poignée n’est donc pas le niveau de tension auquel vous pouvez travailler tranquillement. C’est la limite de conception de l’outil, dans le cadre de la norme.

Une intervention sous tension exige une habilitation spécifique, une analyse de risque, une méthode et des EPI adaptés. L’outil ne crée ni l’habilitation ni la méthode.

La vérification d’absence de tension fait partie de cette chaîne. Un VAT ne se remplace pas par une poignée orange, et une poignée orange ne se remplace pas par un VAT.

Ce que la forme en T change

La poignée se tient à deux mains : une main sur chaque extrémité de la barre, ou une main sur la barre et l’autre sur le fût. Cette prise permet de répartir l’effort et de garder le carré dans l’axe de l’écrou.

Sur une borne récalcitrante, le T permet de pousser en même temps que l’on tourne. C’est la différence avec un cliquet, où la main est souvent obligée de tirer latéralement. Sur un bornier de terre ou une cosse, ce geste compte.

La forme a aussi ses limites. La barre de 165 mm décrit un arc plus large qu’une tête de cliquet. Dans un tableau plein, elle peut heurter les modules voisins ou les conducteurs qui passent devant. Le tableau électrique plein est précisément le cas où je vérifie la place avant de sortir la poignée en T.

Le poids est contenu : 380 g pour le 3/8, 520 g pour le 1/2. Ce n’est pas un outil qui fatigue le poignet sur un serrage court, mais ce n’est pas non plus un outil de poche. Il vit dans la caisse ou le coffret, pas dans la poche de pantalon.

Le carré fixe impose de tourner toute la poignée. Sur un écrou long, il faut parfois sortir la douille, la remettre et repartir. Un cliquet fait ce travail à votre place. C’est le compromis de la forme en T : moins de mécanisme, plus de geste.

La poignée n’a pas de limiteur de couple, pas de cadran, pas de déclenchement. Elle ne mesure rien. Si un couple est prescrit, il faut une clé dynamométrique et l’embout adapté, pas une poignée en T utilisée « au feeling ».

Le geste juste avec une poignée en T

La première vérification est l’engagement de la douille. Elle doit descendre à fond sur le carré, jusqu’au clic de la bille. Une douille à moitié engagée laisse le carré nu dépasser, force sur le bord du puits et peut tomber au mauvais moment. Je tire doucement sur la douille avant de tourner : si elle vient, elle n’était pas engagée.

La deuxième est l’alignement. Le carré doit rester dans l’axe de l’écrou. Une poignée en T utilisée en biais ajoute un effort latéral sur le carré et sur la douille. Sur un écrou serré, cet effort peut faire glisser la douille et abîmer l’empreinte. La barre transversale sert à tourner, pas à faire levier sur le côté.

La troisième est la force. La forme en T permet de pousser dans l’axe et de tourner en même temps, mais elle n’autorise pas à rallonger le bras avec un tube, une pince ou une clé à molette.

Un prolongateur rigide augmente le couple sans que l’outil ni la douille soient dimensionnés pour cela. La gaine peut se fendre, le carré peut s’arrondir, et l’outil sort du service.

La quatrième est le choix de la douille. Une douille trop grande tourne autour de l’écrou, une douille trop petite n’entre pas. Dans les deux cas, l’effort se concentre sur les angles et l’empreinte se déforme. La douille VSE doit correspondre exactement à la taille de l’écrou, et sa gaine doit rester lisse.

Enfin, la poignée en T est un outil à main. Elle n’est pas prévue pour être frappée, utilisée avec une visseuse à chocs ou immobilisée dans un étau pour servir de levier. Ces usages ne sont pas dans la fiche, et ils dégradent l’isolant sans prévenir.

Sur un tableau, sur une batterie

Sur un tableau, la poignée en T sert surtout aux bornes de répartition, aux barrettes de terre et aux cosses accessibles dans l’axe. La douille de 10 mm est la plus fréquente ; la 13 mm vient ensuite. Le 3/8 couvre la plupart de ces cas.

Sur une barrette de terre, la poignée en T permet de tenir la douille d’une main et de guider la vis de l’autre, sans poser les doigts sur la barrette. La barrette est normalement hors tension, mais elle vit dans un environnement qui ne l’est pas toujours : arrivée de terre, conducteurs de protection, tableau voisin.

Sur un véhicule électrique ou hybride, la poignée en T trouve sa place quand l’accès est dégagé et que la procédure constructeur l’autorise. La section 1/2 est plus adaptée aux cosses de puissance. La procédure du constructeur, la consignation de la batterie de traction et l’habilitation restent prioritaires ; l’outil ne les remplace pas.

Sur un bornier industriel ou une armoire, le 1/2 accepte des douilles plus grosses et un couple plus élevé. La barre de 165 mm reste le facteur limitant : dans une armoire profonde, elle passe ; dans une rangée serrée, elle peut bloquer.

Les limites à connaître avant d’acheter

• Le carré est nu. Sans douille isolée VSE, la protection s’arrête au bout de la poignée. Le budget réel inclut les douilles et, si besoin, la rallonge isolée.
• La barre fait 165 mm. Dans un tableau plein, elle peut toucher les modules voisins. Vérifiez l’arc de rotation avant de choisir le T plutôt qu’un cliquet.
• Le carré est fixe. Pas de rochet, pas d’inverseur. Il faut tourner toute la poignée et parfois reprendre la douille.
• Aucun couple n’est publié. La poignée n’est pas une clé dynamométrique. Un serrage prescrit se contrôle avec un outil de mesure, pas au ressenti.
• La garantie n’est pas annoncée. Les deux fiches affichent « No Warranty ». La garantie légale de conformité ne couvre pas un achat professionnel dans les mêmes termes.

La garantie mérite une vérification avant la commande, pas après la casse. Les fiches internationales FACOM des deux références affichent « No Warranty » et précisent que le produit n’est éligible à aucune garantie. La garantie E/R à vie de FACOM n’est pas annoncée pour ces poignées.

La garantie légale de conformité de deux ans existe pour un particulier qui achète à un professionnel. Elle ne s’applique pas aux contrats entre professionnels. Un artisan qui achète la poignée pour son activité ne peut donc pas compter sur elle comme un particulier.

La garantie à vie FACOM comporte des conditions et des exclusions. Elle ne transforme pas toutes les références en produits garantis à vie. Pour cette poignée, la fiche de la référence est la source à lire, et le distributeur doit confirmer par écrit la garantie qu’il applique.

Le prix n’est pas publié par le fabricant sur la fiche. Le tarif se demande en négoce ou sur devis. Le prix de la poignée seule ne dit pas le budget réel : il faut ajouter les douilles VSE, et éventuellement la rallonge isolée.

La poignée seule s’adresse à quelqu’un qui possède déjà des douilles VSE au bon carré. Si ce n’est pas le cas, les douilles VSE s’achètent au détail ou dans un coffret.

Le J.401AVSE rassemble un cliquet 3/8 et ses douilles, le S.401AVSE fait de même en 1/2 ; aucun des deux ne contient la poignée en T.

Le coffret évite d’acheter une douille au détail sans vérifier qu’elle appartient bien à la série isolée, mais il ne remplace pas la poignée.

Un adaptateur entre deux carrés différents n’est pas une solution d’isolation. Il ajoute une pièce métallique, un point de jeu et une jonction que la gaine de la poignée ne couvre pas. Si vous avez des douilles 1/2 et une poignée 3/8, prenez la poignée 1/2 plutôt qu’un adaptateur.

Entretien et contrôle

Un outil isolé se contrôle avant chaque usage, pas une fois par an. Les cinq gestes ci-dessous prennent une minute et évitent de découvrir un défaut au moment où la main est engagée.

Le contrôle visuel ne remplace pas un essai diélectrique. Il évite seulement d’utiliser un outil visiblement dégradé. Un outil qui a reçu un choc, qui a chauffé ou dont la gaine a été entamée se retire du service ; il ne se répare pas avec un peu de gaine thermorétractable.

Le stockage compte autant que le nettoyage. Une poignée en T qui vit dans une caisse en vrac avec des clés à molette et des pinces prend des chocs sur la gaine. Un plateau ou une poche dédiée la protège.

Je ne passe aucun produit gras sur l’isolant pour le faire briller. Un film gras retient la poussière et peut devenir conducteur en surface. La propreté sèche est préférable.

Verdict

La J.121AVSE 3/8 est le choix par défaut pour un tableau : 205 mm, 380 g, retenue de 16 N, douilles VSE courantes. Elle passe plus facilement qu’un 1/2 et couvre la plupart des bornes de répartition et des barrettes de terre.

La S.121AVSE 1/2 prend le relais quand l’écrou est plus gros, quand la cosse demande plus de couple ou quand l’accès est dégagé. Elle pèse 520 g, retient la douille à 38 N et accepte des douilles plus grosses. Ce n’est pas une version « supérieure » du 3/8 ; c’est un autre carré.

Aucune des deux ne remplace un cliquet pour les arcs courts, ni une clé dynamométrique quand un couple est prescrit. Leur intérêt est ailleurs : un serrage à deux mains, dans l’axe, avec une chaîne isolée complète.

Le vrai coût n’est pas la poignée seule. C’est la poignée plus les douilles VSE, et éventuellement la rallonge isolée. Sans cette chaîne, le carré nu reste le point faible.

Le point à faire préciser avant l’achat est la garantie. Les deux fiches affichent « No Warranty », et la garantie légale ne couvre pas un achat professionnel. Un distributeur qui répond « garantie à vie » sans citer la référence ne répond pas à la question.
