Pince à dénuder automatique Klauke K43/3

Une pince à dénuder automatique qui couvre 0,03 à 16 mm², c’est une plage rare. Les automatiques que je croise le plus souvent s’arrêtent à 6 mm² ; la Klauke K43/3 va chercher les conducteurs de tableau en 16 mm².

Je m’en sers quasiment tous les jours, surtout pour dénuder des fils de 16, 12 et 10 mm² dans les tableaux. Elle le fait sans aucun souci, et c’est sur ces sections que la différence avec une automatique de filerie se voit.

Le reste de l’article explique pourquoi, comment je règle la longueur, ce qu’elle ne sait pas faire et comment je l’entretiens. Le choix entre manuelle, semi-automatique et automatique est traité dans le comparatif des pinces à dénuder.

Automatique ou manuelle : ce que ça change dans la main

Une pince manuelle à encoches demande deux choix avant chaque fil : la section et la profondeur de lame. Sur un tableau, je passe du 16 mm² au 10 mm², puis à un fil de commande : trois réglages, trois occasions d’entailler le cuivre.

L’automatique supprime le choix de section. La K43/3 va plus loin que les modèles de filerie : sa plage est continue de 0,03 à 16 mm², là où beaucoup d’automatiques s’arrêtent à 6 mm².

Le geste devient plus régulier. La main ne force pas pour tenir le fil, la mâchoire se referme sur la gaine, et je répète la même opération sans retoucher une molette entre deux sections.

La fiche met d’ailleurs en avant un travail sans fatigue grâce à la forme ergonomique. En pratique, la poignée se referme sans effort excessif, même après une série de conducteurs raides.

La contrepartie est réelle : la profondeur de lame n’est pas réglable. On ne rattrape pas une lame usée en tournant une vis ; on la remplace. C’est le prix de l’automatisme, et cela impose de surveiller le cuivre.

Pour un usage occasionnel, une manuelle VDE peut suffire. Pour un câblage de tableau régulier, l’automatique fait gagner les micro-décisions qui fatiguent à la longue.

Le comparatif des pinces à dénuder détaille les trois familles. Ici, je reste sur la K43/3 et sur ce qu’elle change dans mon usage.

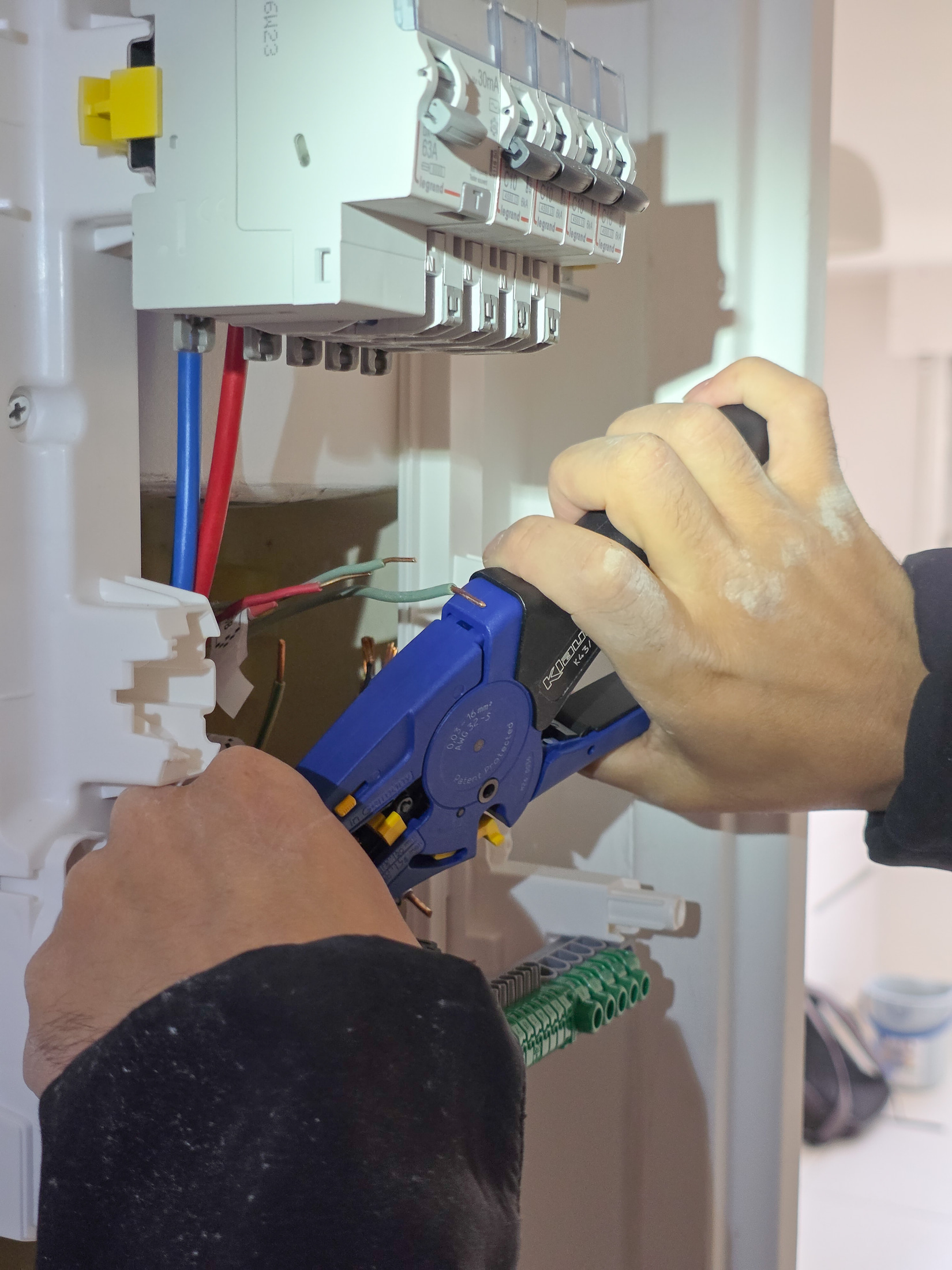

Ce que la K43/3 change dans un tableau

Un tableau, c’est une succession de conducteurs raides et de fils souples dans un espace étroit. Sur un 16 mm², la gaine est épaisse et le cuivre pardonne mal les entailles : une pince mal réglée marque l’âme, et le brin casse plus tard, ailleurs.

La K43/3 répond à ce problème par sa plage, pas par sa force. La mâchoire s’ouvre large, le conducteur se place droit, et la pince se referme sur la gaine sans que j’aie à choisir une section.

Le gabarit aide aussi. Avec 200 mm et 140 g, elle reste maniable dans la profondeur d’un tableau, même quand les conducteurs sont déjà en place et que la place manque.

Sur une série, le gain de temps ne vient pas de la vitesse pure. Il vient de l’absence de réglage de section : je ne cherche pas l’alvéole, je ne vérifie pas la molette, je ne me demande pas si le fil est rigide ou souple.

J’engage le conducteur, je referme, je contrôle. Le geste est le même du 10 mm² au fil de commande. C’est cette régularité qui rend la pince rentable dans un câblage de tableau.

Le dénudage sort net sur les sections qui comptent. Sur le 16 mm², les torons restent alignés et la gaine se retire d’un seul tenant ; c’est exactement ce que j’attends avant de sertir une cosse ou de raccorder un bornier.

Une plage de 0,03 à 16 mm², sans molette de section

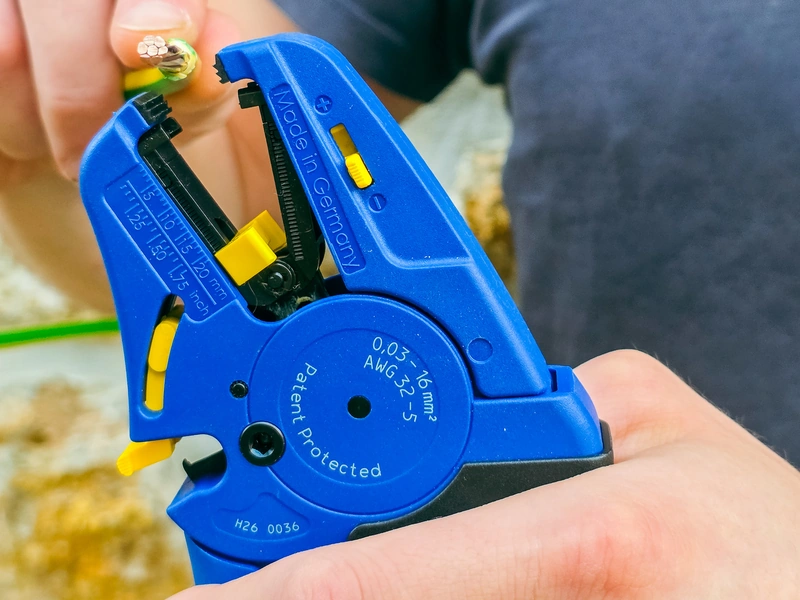

La plage est gravée sur le corps : 0,03–16 mm² et AWG 32–5. La fiche technique du revendeur reprend les mêmes valeurs et ajoute les données de gabarit.

La pince est donnée auto-ajustable, avec une coupe ronde et sans réglage de profondeur de lame. En clair, on ne règle pas la profondeur de coupe : la pince s’adapte au conducteur engagé. C’est ce qui rend la plage continue.

Le bas de la plage sert à la filerie fine, le haut aux conducteurs de puissance. Entre les deux, il n’y a pas de cran à changer : c’est la même pince qui dénude un fil de sonde et un 16 mm² de tableau.

Cette continuité a une contrepartie. Comme la profondeur de lame n’est pas réglable, on ne compense pas une lame usée en tournant une molette. Quand le cuivre commence à sortir marqué, la lame se remplace.

Sur les petites sections, la pince reste précise. Je l’utilise sur les fils courants de l’installation, et le réglage de section suit le conducteur sans que j’aie à reprendre quoi que ce soit.

La limite haute est réelle : 16 mm². Au-delà, la pince n’est plus dans sa plage, et forcer ne donne pas un dénudage propre. Pour du 25 ou du 35 mm², il faut un autre outil.

Les sections que je dénude vraiment

Le 16 mm² est la section qui justifie l’achat. C’est un conducteur de terre ou de phase de tableau, avec une gaine épaisse et un cuivre qui pardonne mal les entailles. La K43/3 l’ouvre sans que je reprenne le réglage de section.

Sur le 12 et le 10 mm², le même réglage fonctionne. Je ne change que la longueur si le raccordement change ; la section, elle, suit le fil. C’est là que la plage continue fait la différence sur une série.

Les fils de commande passent aussi. La mâchoire se referme sur les petites sections sans que je force, et le dénudage reste net. Je contrôle simplement que le fil n’a pas été plié à l’engagement.

Ce que je ne fais pas avec cette pince : du 25 ou du 35 mm², la gaine extérieure d’un câble multiconducteur, ou de l’acier. Ce ne sont pas ses plages, et forcer ne donne rien de propre.

La borne basse à 0,03 mm² existe pour les fils très fins. Je ne l’utilise pas tous les jours, et elle ne justifie pas l’achat à elle seule. C’est la plage haute, celle du tableau, qui rend l’outil intéressant pour mon usage.

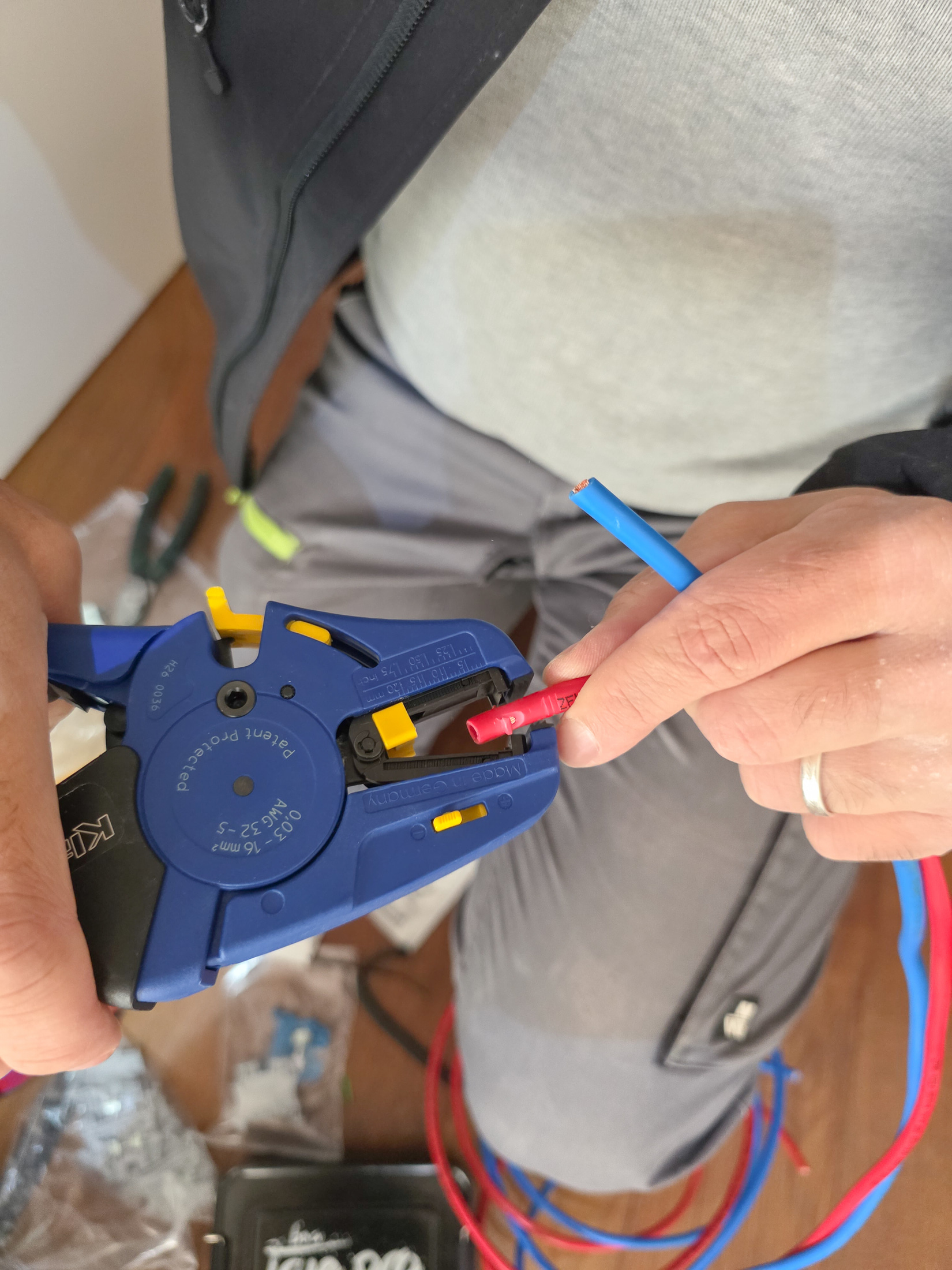

Le geste : engager, refermer, contrôler

Le geste tient en cinq temps. Il n’est pas compliqué ; la régularité vient de l’engagement du conducteur et du contrôle du cuivre.

Le premier défaut que je vois, c’est le conducteur engagé de travers. La gaine part, mais l’âme est entaillée sur un côté ; le fil tient au contrôle et casse au premier pliage.

Le deuxième, c’est le conducteur qui n’est pas à fond contre la butée. La longueur dénudée est plus courte que prévu, et la cosse ne remplit pas son fût.

Je ne tire pas sur le conducteur pour finir de retirer la gaine. La pince fait le travail ; si je tire, je risque de plier les brins et de fausser la longueur.

Après chaque série, je regarde le cuivre à la lumière. Des brins coupés, une marque brillante ou une gaine arrachée en biais signalent un problème de lame, de section ou d’engagement.

La vérification est rapide et elle évite de sertir une connexion douteuse. Sur un tableau, c’est le contrôle qui évite le plus de reprises.

La butée de longueur, seul réglage à reprendre

La pince règle la section toute seule ; la longueur, non. La butée jaune coulisse sur une échelle graduée en millimètres et en pouces, et se bloque sur la position choisie.

Je la règle sur la longueur d’engagement du raccordement. Une cosse à sertir, un embout de câblage et une borne à vis n’appellent pas la même longueur nue : c’est le raccordement qui décide, pas la pince.

Trop court, l’isolant entre dans le fût de la cosse ou sous la borne. Trop long, le cuivre nu dépasse et reste exposé. Dans les deux cas, le raccordement est à reprendre.

Une fois la bonne position trouvée, je la garde pour tous les conducteurs du même raccordement. Je ne retouche pas la butée entre deux fils identiques : c’est justement cette répétition qui fait gagner du temps.

La butée ne règle que la longueur. Elle ne compense ni une lame usée, ni une section hors plage, ni un conducteur engagé de travers. C’est un repère, pas une correction.

Une cosse tubulaire demande la longueur du fût. Si le cuivre s’arrête avant, le fût n’est pas rempli ; s’il dépasse, les brins restent exposés hors de la cosse. La butée se règle sur la pièce, pas sur une valeur universelle.

Un embout de câblage demande la longueur du manchon. Une borne à vis demande l’engagement complet dans le bornier, ni plus ni moins. Trois raccordements, trois longueurs, et la pince ne les devine pas.

Je mesure donc sur la pièce avant de régler. Je fais un essai sur une chute, je contrôle le cuivre, puis je garde la position pour la série. C’est plus fiable que de retoucher la butée à chaque fil.

Quand je passe d’un 16 mm² à un fil de commande, je ne touche pas au réglage de section. Je vérifie seulement que la butée est toujours à la longueur du raccordement en cours.

Ce qu’elle fait bien, ce qu’elle ne fait pas

Klauke K43/3

Avantages

• 0,03 à 16 mm² sans réglage de section : un seul outil pour la filerie et les conducteurs de tableau.
• Butée de longueur réglable et lames remplaçables, pour répéter le même dénudage.
• 200 mm et 140 g : la pince reste maniable dans un tableau, même sur les grosses sections.

Points de vigilance

• Non isolée, non testée VDE : jamais de dénudage sous tension.
• 16 mm² est la limite haute : au-delà, il faut un autre outil.
• La gaine extérieure d’un câble multiconducteur ne se retire pas avec cette pince.

Le point fort, c’est la plage. Le point de vigilance, c’est l’isolement : la fiche technique est explicite, la pince n’est ni isolée ni testée VDE. Je ne la mets pas dans la poche VDE.

Elle ne remplace pas un couteau à gaine. La gaine extérieure d’un R2V ou d’un câble multiconducteur est trop épaisse et trop large pour une pince à dénuder : je l’ouvre au couteau ou au coupe-gaine, puis je dénude les âmes à la K43/3.

Elle ne sertit pas non plus. Pour les embouts, la pince à sertir les embouts et la K32 TWIST-it prennent le relais ; pour les cosses, c’est une autre famille d’outil.

Au-delà de 16 mm², je change d’outil. Forcer la plage ne donne pas un dénudage propre : la lame marque le cuivre, et le raccordement perd sa marge.

Ce n’est donc pas une pince universelle. C’est un outil de préparation, taillé pour la filerie et le câblage de tableau, et c’est sur ce terrain qu’il faut le juger.

L’entretien : lames, mâchoire, rangement

La pince ne demande pas d’entretien lourd, mais elle n’aime pas la limaille. Les copeaux de cuivre et la poussière de gaine se logent dans la mâchoire et autour de la lame.

Je brosse la mâchoire après les séries, et je souffle la zone de coupe. Un chiffon propre suffit ; je ne graisse pas à la graisse épaisse, qui colle les poussières et finit par gêner le mécanisme.

Les lames se remplacent. Le jeu K433E est référencé pour la K433, et la fiche technique donne les lames comme remplaçables. Je change le jeu quand le cuivre est marqué, que les brins s’arrachent ou que la gaine n’est plus tranchée net.

Je ne force pas une section hors plage pour finir une série. C’est la lame qui paie, et le conducteur qui garde la marque. Mieux vaut changer d’outil ou reprendre le conducteur.

Je range la pince fermée, dans une poche propre, pas dans le bac à chutes. Un outil qui traîne avec des morceaux d’acier finit par prendre un coup sur la mâchoire ou sur la butée.

La durée de vie des lames dépend de la fréquence, de l’isolant et de la façon dont on engage le fil. Je préfère remplacer une lame tôt plutôt que d’abîmer un conducteur.

Ce que je vérifie avant de ranger

• Le cuivre est net : pas de brin coupé, pas de marque brillante sur l’âme.
• La mâchoire est propre : les copeaux de cuivre et la poussière de gaine sont évacués.
• La lame est intacte : elle tranche la gaine sans arracher ni écraser les brins.
• La butée coulisse et se bloque sur la position choisie, sans point dur.
• La pince est rangée fermée, dans une poche propre, loin du bac à chutes.

Ce contrôle prend une minute. Il évite de reprendre un conducteur au milieu d’une série, et il repère une lame qui commence à faiblir avant qu’elle n’abîme le cuivre.

Le point le plus important est le premier. Un dénudage qui arrache les brins ne se voit pas toujours sur la gaine ; il se voit sur le cuivre, à la lumière. C’est ce que je regarde avant de sertir.

Le deuxième point compte pour la durée de l’outil. La poussière de gaine s’accumule dans la mâchoire et finit par gêner la course. Un coup de brosse régulier suffit.

Le troisième point décide du remplacement. Une lame qui marque le cuivre ne s’améliore pas avec le temps ; elle se change. Le jeu K433E est référencé pour la K433, et la fiche technique donne les lames comme remplaçables.

Le quatrième point est un repère de réglage. Une butée qui ne se bloque plus peut glisser pendant la série, et la longueur change sans que je m’en aperçoive. Je vérifie le blocage avant de commencer.

Le cinquième point est du bon sens de chantier. Une pince qui traîne avec des chutes d’acier prend un coup sur la mâchoire ou sur la butée, et le réglage devient approximatif.

Dans la trousse, à côté de quoi ?

La K43/3 est ma pince de filerie et de tableau. Elle ne remplace pas la pince VDE pour les travaux au voisinage de pièces sous tension, ni le couteau à gaine, ni la pince à sertir.

Pour un travail sous tension ou au voisinage, je prends l’outillage isolé 1 000 V et je vérifie le marquage EN 60900. La K43/3 reste dans la poche de préparation, hors tension.

Pour la gaine extérieure, j’utilise un couteau ou un coupe-gaine, puis je dénude les âmes. Le guide du sertissage des cosses rappelle d’ailleurs que la longueur dénudée fait partie du raccordement, pas du hasard.

Pour les cosses et les embouts, la pince à sertir les embouts et la K32 TWIST-it couvrent le sertissage. La K43/3 prépare le conducteur ; elle ne remplace pas l’outil qui écrase la cosse.

Le comparatif des pinces à dénuder explique le choix entre manuelle, semi-automatique et automatique. Le guide pour équiper un électricien débutant replace la pince dans l’ordre d’achat.

L’histoire de Klauke situe la marque dans le sertissage et la connexion. La K43/3 est un outil de préparation, pas une sertisseuse : c’est une autre famille, avec d’autres réglages.

Je ne cherche pas à réduire ma trousse à un seul outil. La K43/3 fait un geste, et le fait bien ; les autres outils font les autres gestes. C’est cette séparation qui évite les mauvais dénudages.

Sur le chantier, je la garde dans la poche de préparation, pas dans la poche VDE. Le rangement séparé évite de la prendre par erreur pour un outil isolé.

Ce que je retiens
