Brancher un bouton poussoir avec télérupteur

Lorsque vous souhaitez allumer et éteindre un point lumineux depuis un ou deux endroits distincts, le câblage traditionnel en simple allumage ou en va-et-vient classique est parfaitement adapté, économique et rapide à poser.

En revanche, dès que votre configuration architecturale nécessite trois, quatre, cinq points de commande ou davantage (dans un long couloir de distribution, une cage d’escalier distribuant plusieurs étages, un vaste sous-sol ou une pièce de vie ouverte avec de multiples accès), le va-et-vient devient rapidement un cauchemar technique.

Multiplier les navettes électriques et intercaler des permutateurs à quatre bornes alourdit considérablement les gaines, multiplie les risques de mauvais contact et complique les dépannages futurs. La solution universelle, éprouvée et normalisée mise en œuvre par les électriciens s’appelle le télérupteur associé à des boutons poussoirs.

Contrairement à un interrupteur traditionnel qui conserve mécaniquement sa position ouverte ou fermée sous l’action de votre doigt, le bouton poussoir d’éclairage ne délivre qu’une impulsion électrique fugitive grâce à son ressort de rappel interne.

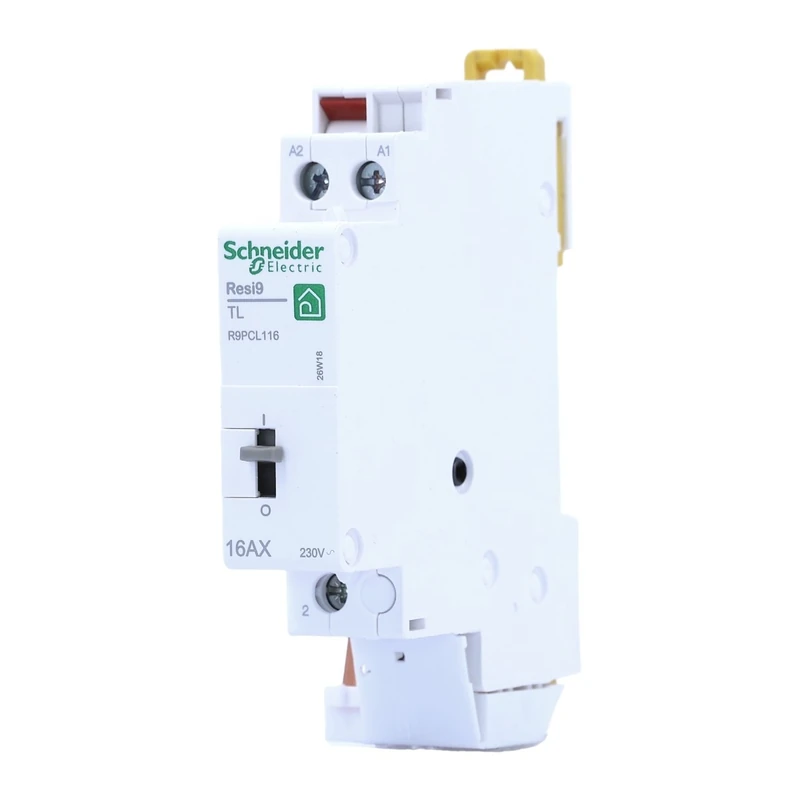

C’est le télérupteur modulaire, installé directement sur le rail DIN du tableau électrique ou dissimulé dans une boîte de dérivation sous la forme d’un micromodule encastrable, qui assure la mémorisation de l’état du circuit.

À chaque impulsion reçue, il fait basculer son contact sec de puissance pour allumer ou éteindre l’ensemble des luminaires raccordés.

Câbler un télérupteur avec des boutons poussoirs ne présente aucune difficulté insurmontable, à la condition expresse de bien appréhender la séparation absolue entre le circuit de commande de la bobine et le circuit de puissance des luminaires.

Dans ce dossier technique complet, je partage avec vous les règles de l’art du métier : le fonctionnement électromécanique interne, les différences cruciales entre le montage 4 fils et le montage 3 fils.

Je détaille ensuite la méthode de conversion d’un ancien va-et-vient, ainsi que le protocole pas à pas pour réussir votre installation en conformité stricte avec la norme électrique NF C 15-100.

Fonctionnement interne du télérupteur : bobine magnétique et contact sec

Pour raccorder sereinement cet appareil sans commettre d’erreur d’aiguillage sur les borniers, il est fondamental de comprendre l’interaction physique des composants situés dans son boîtier modulaire de 17,5 mm de largeur (largeur standard d’un module DIN).

Un télérupteur électromécanique classique associe deux sous-ensembles indépendants :

1. Le circuit de commande (la bobine électromagnétique) : Ce circuit est accessible via les bornes repérées A1 et A2. Lorsque vous appuyez brièvement sur la touche de l’un des boutons poussoirs muraux, vous fermez temporairement la ligne : une tension de 230 Volts alternatifs traverse la bobine d’excitation pendant quelques dizaines de millisecondes. Ce courant crée un champ magnétique instantané qui attire un noyau plongeur en acier doux. Le déplacement rectiligne de ce noyau pousse une roue dentée crantée appelée came mécanique à rochet.
2. Le circuit de puissance (le contacteur de ligne) : Ce circuit est accessible via les bornes repérées 1 et 2. La came rotative entraîne une lame mobile en cuivre argenté. Sous l’effet de chaque impulsion transmise par la bobine, la came pivote d’un cran : si la lame était écartée du contact fixe (position ouverte, lampes éteintes), elle vient s’y plaquer fermement (position fermée, lampes allumées). L’impulsion suivante rouvre mécaniquement le contact. Ce commutateur est dimensionné pour supporter un courant nominal de 16 Ampères sous 230 V, convenant à toutes les puissances d’éclairage résidentiel contemporaines.

Ce système d’engrenage rotatif explique le claquement métallique sec (« clac » vigoureux) que l’on entend à chaque pression sur un poussoir.

Si ce bruit résonne de manière désagréable dans une cloison creuse proche d’une chambre à coucher, découvrez mes astuces pour atténuer un télérupteur bruyant en utilisant des cales antivibratiles ou en optant pour un modèle électronique à semi-conducteur parfaitement inaudible.

Pour sécuriser et organiser vos modules sur rail DIN, consultez également mon dossier complet sur le disjoncteur magnétothermique.

Les deux schémas historiques : montage 4 fils contre montage 3 fils

Sur le terrain, lors de travaux de rénovation ou de dépannage, vous serez confronté à deux logiques de câblage radicalement différentes. La distinction réside dans le conducteur qui transite par les boutons poussoirs muraux.

Le montage 4 fils (la Phase aux boutons poussoirs) : le standard moderne

Dans le montage 4 fils, la phase permanente protégée par le disjoncteur est amenée directement sur la borne d’entrée de chaque bouton poussoir. Lorsque l’utilisateur actionne la touche, le contact envoie une impulsion de phase (fil de navette souvent repéré en orange ou violet) vers la borne A1 du télérupteur.

La borne A2 de la bobine est raccordée en permanence au collecteur de neutre (fil bleu).

Parallèlement, la borne 1 du contact de puissance reçoit la phase directe, et la borne 2 alimente le départ des lampes (fil noir ou marron). Les ampoules sont par ailleurs reliées directement au neutre du tableau.

Ce montage présente trois bénéfices majeurs :

• Sécurité et lisibilité du tableau : Tous les organes de coupure manuels coupent la phase, ce qui respecte la philosophie fondamentale de la sécurité électrique.
• Intégration de voyants lumineux LED : Si vous installez des boutons équipés d’un voyant témoin ou d’un voyant lumineux de localisation, la phase et le neutre sont faciles à récupérer pour alimenter la petite diode sans saturer la bobine.
• Transition domotique aisée : Tous les micromodules radio connectés (Zigbee, Z-Wave, Wi-Fi) utilisent ce schéma de référence.

Le montage 3 fils (le Neutre aux boutons poussoirs) : l’ancien standard

Fréquemment mis en place jusque dans les années 1980 dans les logements collectifs et pavillons individuels, le montage 3 fils utilisait le neutre comme signal de commande. La borne A1 de la bobine recevait la phase permanente, tandis que les boutons poussoirs ramenaient une impulsion de neutre vers la borne A2.

Bien que cette méthode réduisait le métrage de cuivre dans les gaines en partageant le neutre des lampes avec celui des commandes, elle comporte un risque sérieux : la bobine du télérupteur reste soumise en permanence au potentiel de 230 V.

Tout défaut d’isolement sur le câble de navette des poussoirs peut déclencher des commutations intempestives ou maintenir la bobine sous tension résiduelle. Si vous créez une ligne neuve, le montage 4 fils est la seule méthode à retenir.

Dans le cadre d’une rénovation générale de votre habitat, prenez le temps d’inspecter votre tableau électrique et consultez mes explications sur le prix de remplacement d’un tableau électrique ainsi que ma synthèse sur la mise en sécurité ou mise aux normes.

Télérupteur modulaire en tableau vs télérupteur encastré en boîte

Avant d’acheter votre matériel, vous devez choisir entre deux formats physiques d’appareils selon la configuration de vos cloisons :

1. Le télérupteur modulaire sur rail DIN (pose au tableau) : C’est la formule royale recommandée lorsque tous les câbles d’éclairage et de commande convergent directement vers la Gaine Technique Logement (GTL). L’appareil est parfaitement accessible, abrité dans le coffret plastique fermé, et son remplacement futur ne prend que cinq minutes sans dégrader aucune peinture murale.
2. Le télérupteur encastré ou micromodule (pose en boîte de dérivation) : Indispensable lorsque l’installation existante ne dispose pas de gaines directes vers le tableau principal, le télérupteur encastré (comme les modules Yokis MTR2000 ou les micromodules Legrand) se glisse au fond d’une boîte de dérivation au plafond ou derrière l’un des boutons poussoirs muraux dans une boîte d’encastrement de profondeur 50 mm. Totalement silencieux grâce à sa commutation électronique à triac, il offre souvent des fonctionnalités additionnelles comme la minuterie intégrée ou la variation d’intensité lumineuse.

Raccordement modulaire au tableau de distribution

L’implantation du télérupteur au tableau doit être soignée pour maintenir des passages de fils clairs et sécurisés.

1 Levier de commande gris d’un disjoncteur modulaire monophasé Levier de commande gris d’un disjoncteur modulaire monophasé 2 Emplacement modulaire Emplacement modulaire

Positionnement du télérupteur modulaire dans le tableau de distribution

Le télérupteur s’installe sur le rail DIN aux côtés des protections magnétothermiques de la rangée.

1. 1 Levier de commande gris d’un disjoncteur modulaire monophasé
2. 2 Emplacement modulaire

Comme l’illustre cette vue de tableau électrique modulaire, regrouper vos modules de commande d’éclairage à l’extrémité droite des peignes d’alimentation horizontaux garantit un câblage propre et aéré. Pour coordonner vos finitions murales avec votre décoration intérieure, parcourez mon comparatif Legrand Céliane vs Mosaic.

Matériel requis et calibres de protection normalisés

Pour réussir votre installation en conformité absolue avec les prescriptions de la norme NF C 15-100, rassemblez les fournitures suivantes :

• Un télérupteur modulaire 16A unipolaire (tension de commande 230 V AC nominale).
• Des boutons poussoirs muraux étanches ou intérieurs (contacts normalement ouverts dits « NO » avec ressort de rappel).
• Un disjoncteur divisionnaire 10A ou 16A à courbe C pour protéger la ligne contre les surcharges et courts-circuits.
• Des conducteurs rigides H07V-U de section 1,5 mm² :
  • Rouge ou marron pour la phase permanente d’alimentation.
  • Bleu clair pour le neutre du circuit.
  • Orange ou violet pour la liaison de commande reliant les poussoirs à la bobine.
  • Noir ou marron foncé pour le retour de puissance alimentant les ampoules.
  • Vert/jaune pour le conducteur de protection équipotentielle (terre), raccordé impérativement à la carcasse métallique de chaque luminaire.
• Des connecteurs automatiques type Wago série 221 ou 2273 pour distribuer la phase et le retour poussoir en parallèle dans les boîtes de dérivation.

Guide de raccordement pas à pas : câbler un télérupteur en 4 fils

Suivez scrupuleusement cette procédure séquentielle pour raccorder votre installation en évitant toute confusion de fils :

Caractéristiques du bouton poussoir et mécanisme à impulsion

Le bouton poussoir ressemble à s’y méprendre à un interrupteur classique, mais son mécanisme interne dissimule un ressort de rappel calibré pour ne jamais rester enclenché en continu.

1 Touche de commande Touche de commande 2 Bornes automatiques arrière Bornes automatiques arrière

Mécanisme intérieur et bornes d’un bouton poussoir mural

Le mécanisme du poussoir assure un contact fugitif et revient immédiatement en position de repos.

1. 1 Touche de commande
2. 2 Bornes automatiques arrière

Si vous envisagez de rénover votre système sans engager de lourdes saignées dans les cloisons doublées de plâtre, vous pouvez tout à fait ajouter un interrupteur va-et-vient sans fil ou vous équiper d’un interrupteur connecté sans neutre directement encastré dans la boîte d’origine.

Protection magnétothermique et règles de dimensionnement NF C 15-100

La norme française fixe des règles précises pour sécuriser les circuits d’éclairage commandés par télérupteur :

• Calibre du disjoncteur : La protection doit être assurée par un disjoncteur magnétothermique 10 A ou 16 A maximum. Les anciens fusibles à broches ou à tabatière sont à proscrire formellement car ils ne garantissent pas la coupure simultanée des pôles en cas de défaut d’isolement.
• Section minimale des conducteurs : Les circuits d’éclairage doivent obligatoirement être câblés en cuivre massif de section 1,5 mm².
• Nombre maximal de points lumineux : La norme autorise jusqu’à 8 points d’éclairage (ou 8 socles DCL) par disjoncteur divisionnaire dédié.
• Continuité de terre : Même si vous installez des luminaires ou appliques en plastique isolant de classe II, un conducteur de protection vert/jaune de 1,5 mm² doit être acheminé et laissé en attente dans chaque boîte de raccordement luminaire.

1 Levier blanc de commande du disjoncteur de droite Levier blanc de commande du disjoncteur de droite 2 Vis de borne inférieure de sortie du disjoncteur Vis de borne inférieure de sortie du disjoncteur

Protection magnétothermique du départ éclairage au tableau

La protection 10A ou 16A en amont du télérupteur protège la bobine et les conducteurs de 1,5 mm² contre les surintensités.

1. 1 Levier blanc de commande du disjoncteur de droite
2. 2 Vis de borne inférieure de sortie du disjoncteur

Pour sublimer la mise en scène lumineuse de vos pièces de vie, consultez mon guide pour choisir son éclairage intérieur comme un designer et illuminez vos marches en consultant mon tutoriel sur l’éclairage d’escalier LED.

Pour vérifier la conformité globale de votre distribution électrique, parcourez mes synthèses sur le coût d’une mise aux normes électrique et le diagnostic électrique des défauts courants.

Télérupteur temporisé et fonction minuterie : l’atout économie d’énergie

Dans les zones de passage comme les couloirs, les celliers ou les cages d’escalier d’immeuble, il est très fréquent que les occupants oublient d’éteindre l’éclairage en quittant les lieux. Le télérupteur temporisé (ou télévariateur avec extinction automatique) apporte une réponse parfaite à ce gaspillage :

• Fonctionnement mixte télérupteur et minuterie : Un premier appui sur n’importe quel bouton poussoir allume la lumière instantanément. Un second appui l’éteint immédiatement comme un télérupteur ordinaire. En revanche, si personne n’appuie pour éteindre, une temporisation réglable (généralement de 2 à 30 minutes) coupe automatiquement le circuit une fois le délai écoulé.
• Le préavis d’extinction : Les modèles électroniques les plus élaborés émettent un bref clignotement ou une baisse progressive de luminosité une minute avant l’extinction totale, évitant de plonger brutalement les usagers dans l’obscurité complète en plein milieu d’un escalier.
• La marche forcée par appui long : Une pression maintenue plus de 3 secondes sur le poussoir permet de verrouiller l’allumage permanent pour effectuer des travaux de nettoyage ou de manutention sans coupure intempestive.

Compatibilité avec les ampoules LED et courants résiduels

Avec la disparition totale des ampoules à incandescence et halogènes, la charge connectée sur la borne 2 du télérupteur est aujourd’hui quasi exclusivement composée d’ampoules LED équipées d’alimentations électroniques à découpage. Cette évolution technologique engendre deux phénomènes spécifiques :

1. Le courant d’appel à l’enclenchement (inrush current) : Lors de la fermeture du contact de puissance, les condensateurs d’entrée des drivers LED créent une pointe d’intensité extrêmement brève mais pouvant atteindre 30 à 50 fois le courant nominal. Sur des rampes comprenant 10 ou 15 spots LED, ce pic peut provoquer le micro-soudage des grains d’argent d’un télérupteur bas de gamme. Choisissez impérativement un appareil prévu pour les charges capacitives LED avec un contact renforcé en oxyde d’étain-argent (AgSnO2).
2. Le clignotement ou lueur fantôme à l’extinction : Dans les gaines où les fils de commande cheminent sur de longues distances parallèlement aux fils de phase 230 V, un phénomène d’induction capacitive injecte une tension résiduelle de quelques dizaines de volts dans la ligne. Cette énergie parasite suffit à charger périodiquement les condensateurs des ampoules LED de faible puissance, provoquant des flashs lumineux répétés en pleine nuit. L’installation d’un compensateur de charge passif (condensateur de 0,1 µF / 275 V AC de classe X2) branché en parallèle aux bornes de l’ampoule élimine définitivement ce désagrément.

Convertir un va-et-vient existant en circuit télérupteur

Si vous possédez actuellement un va-et-vient à deux commandes et que vous souhaitez implanter un troisième ou un quatrième interrupteur au milieu du couloir, la transformation est particulièrement simple sans retirer l’intégralité du réseau :

1. Remplacement des mécanismes muraux : Démontez vos deux interrupteurs va-et-vient existants et remplacez-les par des boutons poussoirs avec ressort de rappel.
2. Récupération des conducteurs en place : Dans un va-et-vient classique, deux fils navettes (souvent violets ou marron) circulent entre les deux boîtes d’encastrement. Vous pouvez conserver l’un de ces fils pour distribuer la phase permanente à tous les poussoirs, et employer le second fil pour véhiculer le retour d’impulsion vers la borne A1 du télérupteur.
3. Implantation du nouveau bouton poussoir intermédiaire : Percez votre nouvelle boîte murale à l’endroit désiré. Tirez un câble à deux conducteurs de 1,5 mm² (un rouge et un orange) jusqu’à la boîte de dérivation la plus proche, et repiquez-les simplement sur les deux bornes Wago regroupant la phase et le retour d’impulsion.
4. Mise en place du télérupteur encastré : Si aucun fil ne rejoint directement le tableau électrique, installez un télérupteur électronique compact (type Yokis MTR2000ER) directement au fond de la boîte d’encastrement la plus profonde. Le tour est joué en moins d’une demi-journée.

Dépannage et diagnostic métrologique des pannes courantes

Lorsque votre circuit d’éclairage refuse de commuter, un contrôle méthodique au multimètre permet d’identifier l’origine de l’avarie en quelques minutes :

• Le télérupteur émet un bourdonnement strident continu : Ce symptôme trahit presque toujours un bouton poussoir resté bloqué en position enfoncée. La bobine 230 V, conçue pour un service intermittent fugitif, dissipe une chaleur excessive et finira par griller si vous ne coupez pas le disjoncteur immédiatement. Retirez les enjoliveurs muraux un par un pour trouver la touche qui ne revient pas librement.
• La bobine claque mais la lumière ne s’allume pas : À l’aide d’un multimètre réglé en voltmètre alternatif 600 V, mesurez la tension entre la borne 1 et le neutre (vous devez trouver 230 V), puis entre la borne 2 et le neutre télérupteur enclenché (vous devez trouver 230 V). Si la tension est présente sur la borne 2 mais que les ampoules restent éteintes, le problème se situe sur le circuit de neutre des luminaires ou une ampoule grillée.
• Le télérupteur s’allume tout seul ou refuse de s’éteindre avec des poussoirs à voyant LED : Le courant de veille infime qui traverse les petites diodes témoins des poussoirs suffit à maintenir la bobine électronique sous tension résiduelle. Pour corriger ce phénomène, insérez un compensateur de charge ou une résistance de shunt de 230 V entre les bornes A1 et A2.
