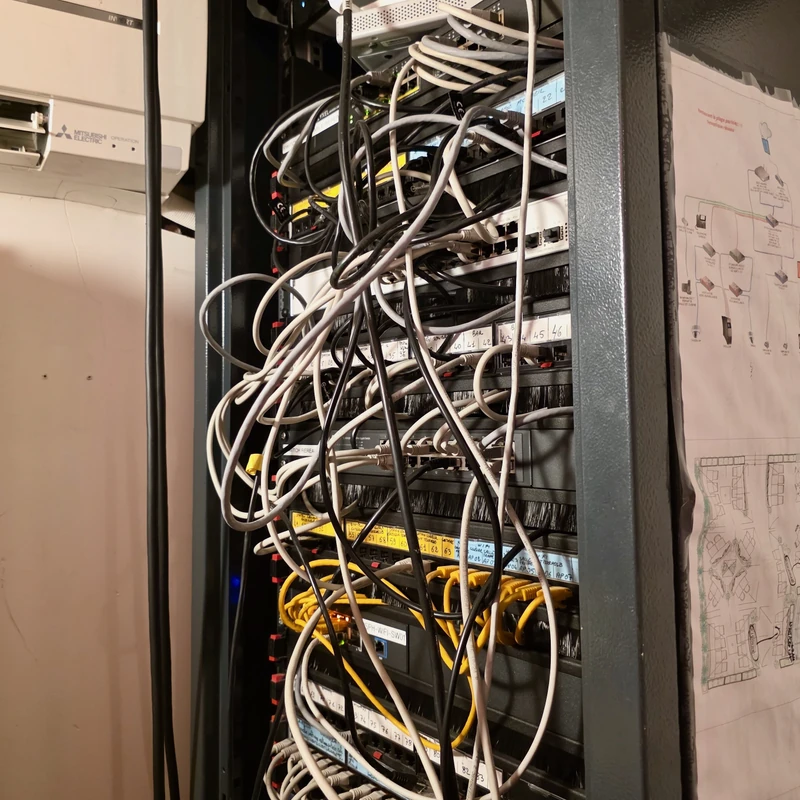

Baie de brassage en maison individuelle : guide

Installer une véritable baie de brassage en maison individuelle est devenu le standard incontournable pour quiconque souhaite disposer d’un réseau domestique fiable, rapide et évolutif.

Les traditionnels coffrets de communication multimédia en plastique livrés par les constructeurs montrent très vite leurs limites : exigus, mal ventilés et dépourvus d’espace pour accueillir une box opérateur, un switch Ethernet ou un disque réseau (NAS), ils se transforment rapidement en un écheveau de câbles inextricable.

Que vous construisiez une maison neuve ou rénoviez une bâtisse ancienne, centraliser l’ensemble des départs RJ45 dans un coffret technique dédié permet de distribuer un signal Gigabit ou 10 Gigabits dans chaque pièce sans perte de débit.

Mais entre le choix du gabarit (10 pouces ou 19 pouces), le calcul de la hauteur en unités de rack (U), la gestion thermique des matériels actifs et le respect des normes de mise à la terre NF C 15-100, la mise en œuvre réclame une vraie méthode.

En tant qu’électricien, je détaille ici les critères de choix, les schémas de câblage et les étapes pas à pas pour réussir votre installation.

Pourquoi remplacer le coffret de communication par une baie de brassage ?

Dans une construction neuve soumise à la réglementation française, la présence d’un coffret de communication obligatoire est imposée au sein de la Gaine Technique Logement (GTL). Cependant, le cahier des charges réglementaire minimaliste (défini par l’arrêté du 3 août 2016 modifiant l’arrêté du 16 décembre 2011) se contente d’exiger :

• Un DTI (Dispositif de Terminaison Intérieur) optique ou cuivre (DTIo pour la fibre optique).
• Un répartiteur passif minimal de 4 socles RJ45 pour les logements de type T3 et plus.
• Deux prises de courant 230 V pour alimenter la box internet.

Dans la pratique d’une maison moderne où l’on déploie des caméras de surveillance PoE, des téléviseurs connectés 4K dans plusieurs chambres, des consoles de jeux, des points d’accès Wi-Fi plafonniers et un serveur domotique, 4 ou 6 prises RJ45 ne suffisent absolument plus.

On arrive très couramment à 12, 16 ou 24 prises réseau réparties sur toute l’habitation.

Tenter d’entasser un switch de 16 ports, l’ONT fibre, la box de l’opérateur et les blocs d’alimentation dans un petit coffret plastique encastré de 250 mm de large relève du parcours du combattant. Cela provoque une surchauffe chronique des équipements et rend toute modification ultérieure cauchemardesque.

Une baie de brassage murale métallique apporte l’aération nécessaire, une organisation modulaire par rails verticaux et une durabilité sans commune mesure.

1 Cadre orange de délimitation Cadre orange de délimitation 2 Zone actifs et box Zone actifs et box

Organisation du coffret de communication VDI dans la gaine technique GTL

Le coffret VDI standard montre rapidement ses limites d’espace face à une baie de brassage dédiée.

1. 1 Cadre orange de délimitation
2. 2 Zone actifs et box

Comme le montre cette installation typique en goulotte GTL, l’intégration d’un switch supplémentaire ou d’un onduleur exige de déporter les équipements vers une baie murale séparée pour ne pas saturer l’espace réservé aux courants forts.

Format 10 pouces ou 19 pouces : quel gabarit choisir ?

C’est la première décision structurante de votre projet réseau. Deux formats physiques se partagent le marché résidentiel :

1. La baie 10 pouces (largeur 254 mm)

Le format 10 pouces est une déclinaison compacte spécifiquement conçue pour le petit tertiaire et le résidentiel.

• Largeur totale extérieure : environ 310 mm à 350 mm. Elle peut s’intégrer directement dans un placard technique étroit ou juste à côté de la goulotte GTL sans encombrer le passage.
• Capacité de brassage : un panneau de brassage 10 pouces accueille généralement 8 à 12 connecteurs RJ45 sur 1 U de hauteur.
• Inconvénients majeurs : le choix de matériel actif est très limité. Vous trouverez des switches basiques 8 ports non manageables, mais aucun switch PoE 24 ports professionnel, aucun onduleur rackable et aucun plateau pour serveur NAS standard ne rentrera dans une baie 10 pouces. De plus, les entraxes entre rails peuvent varier de quelques millimètres selon les marques (Digitus, Legrand, etc.), rendant les accessoires parfois incompatibles entre eux.

2. La baie 19 pouces (largeur 482,6 mm)

Le format 19 pouces est le standard mondial des centres de données et des télécommunications, normalisé par l’EIA-310-D et l’IEC 60297.

• Largeur totale extérieure : environ 540 mm à 600 mm.
• Capacité de brassage : un bandeau 19 pouces standard héberge 24 ports RJ45 sur une seule unité (1 U).
• Avantages décisifs : vous avez accès à l’intégralité du catalogue des fabricants mondiaux (Ubiquiti UniFi, Cisco, Netgear, Mikrotik, Synology, APC). Vous pouvez y installer un switch administrable PoE de 24 ou 48 ports, un onduleur au format rack 1U ou 2U, des passe-câbles à balais propres et des bandeaux d’alimentation (PDU) normalisés.
• Contrainte : elle est plus volumineuse et impose de disposer d’un espace mural dégagé d’au moins 65 cm de large, idéalement dans un garage, une buanderie, un sous-sol ou un local technique ventilé.

Dimensionner la hauteur (les U) et la profondeur de la baie

L’erreur la plus fréquente consiste à acheter une baie trop petite en comptant uniquement les équipements présents le jour de l’emménagement. Un réseau informatique domestique grandit inévitablement avec les années.

Comprendre l’unité de rack (1 U)

Dans l’univers des baies de brassage, la hauteur verticale des rails de fixation est graduée en U (Rack Unit). Une unité correspond exactement à 1,75 pouce, soit 44,45 mm. Chaque U comporte trois perforations carrées destinées à recevoir des écrous-cages M6.

Voici le calcul type d’occupation pour une maison individuelle équipée de 16 prises RJ45 et d’équipements multimédia :

Total nécessaire : 8 U d’équipements effectifs. En appliquant la règle d’or d’une réserve de dimensionnement de +25 % à +30 %, le choix idéal pour une maison se porte sur une baie murale de 9 U ou 12 U.

Une baie 6 U sera rapidement saturée, tandis qu’une baie 12 U offre le confort absolu pour les évolutions futures sans coûter beaucoup plus cher.

Quelle profondeur choisir : 350 mm, 450 mm ou 600 mm ?

La profondeur extérieure d’une baie ne correspond pas à sa profondeur utile intérieure. Il faut retrancher environ 40 mm à 80 mm pour tenir compte des rails verticaux, des portes vitrées et du rayon de courbure des câbles à l’arrière :

• Profondeur 300 à 350 mm : réservée au matériel passif seul (panneau de brassage et petit switch compact peu profond).
• Profondeur 450 mm (le standard résidentiel) : convient à 90 % des installations de maison. Elle accueille sans difficulté un switch 24 ports de 250 mm de profondeur, une box opérateur et un NAS grand public posé sur étagère.
• Profondeur 600 mm : indispensable si vous installez un onduleur rackable 19 pouces (dont la profondeur atteint souvent 450 mm avec ses prises arrières) ou un véritable serveur rackable au format châssis 1U/2U.

Règles de câblage, connecteurs Keystone et raccordement

La fiabilité d’une baie de brassage dépend à 95 % de la qualité de confection de chaque terminaison de câble. Contrairement aux cordons souples vendus dans le commerce, les câbles réseau encastrés dans les murs sont des câbles monobrins rigides, conçus pour être sertis sur des connecteurs fixes.

1 Paire torsadée orange et blanche Paire torsadée orange et blanche 2 Blindage 360° Blindage 360°

Raccordement d’un connecteur RJ45 Keystone sans outil

Le détorsadage des paires doit être limité au strict minimum pour préserver l’immunité aux parasites.

1. 1 Paire torsadée orange et blanche
2. 2 Blindage 360°

Pour réussir le raccordement de vos prises murales et de votre panneau de brassage, appliquez scrupuleusement ces principes techniques :

1. Privilégiez les modules Keystone individuels blindés

Oubliez les vieux panneaux de brassage à réglette soudée où une seule mauvaise connexion oblige à démonter tout le bloc. Utilisez un panneau de brassage 19 pouces nu (vide) recevant des embases Keystone blindées (format Cat 6 ou Cat 6A) :

• Chaque câble arrivant du plafond ou du sol est équipé de son connecteur Keystone femelle individuel, inséré d’un simple clic dans le bandeau.
• En cas de câble trop court ou d’erreur de câblage, vous pouvez intervenir sur un seul connecteur sans déranger les 23 autres.
• Les connecteurs Keystone modernes sont auto-dénudants sans outil (toolless) : vous positionnez les fils dans le guide et le verrouillage du clapet réalise le contact par perforation d’isolant de façon parfaite.

Pour réussir vos prises murales côté pièces, consultez mon guide pratique sur la manière d’installer une prise Ethernet murale et évaluez le prix d’installation d’une prise RJ45 dans une rénovation.

2. Respectez rigoureusement la convention T568B

Un câble Ethernet comporte 8 conducteurs en cuivre groupés en 4 paires torsadées (Bleu/Blanc-Bleu, Orange/Blanc-Orange, Vert/Blanc-Vert, Marron/Blanc-Marron). Il existe deux normes de câblage : T568A et T568B.

En France et en Europe, la norme T568B est la convention universellement adoptée sur les chantiers résidentiels. Il n’y a aucune supériorité électrique de l’une sur l’autre, mais il est vital de conserver la même norme d’un bout à l’autre de chaque liaison :

• Si vous câblez en T568B sur la prise murale du salon, vous devez obligatoirement câbler en T568B sur le panneau de brassage de la baie.
• Mélanger T568A d’un côté et T568B de l’autre crée un câble croisé obsolète qui perturbe l’auto-négociation des cartes réseau modernes.

Après chaque raccordement, contrôlez méthodiquement la continuité des 8 conducteurs et du blindage avec un appareil dédié en suivant mon guide sur le testeur de câble réseau RJ45.

Mise à la terre et équipotentialité : l’obligation NF C 15-100

La sécurité électrique et la performance réseau se rejoignent sur un point crucial : la mise à la terre de la baie de brassage.

Les câbles informatiques modernes (de type F/UTP ou S/FTP) comportent un feuillard d’aluminium ou une tresse métallique de blindage destinée à capter les perturbations électromagnétiques émises par les moteurs, les variateurs de lumière et les lignes 230 V adjacentes.

Pour que ce blindage joue son rôle d’écran, les courants parasites captés doivent être évacués instantanément vers la terre de l’habitation :

Si votre baie de brassage est installée à plus de 50 cm du tableau électrique principal (par exemple déportée dans une buanderie ou au garage), elle doit être raccordée directement au conducteur principal de protection équipotentielle de l’habitation par un câble vert/jaune de forte section (6 mm² minimum).

Ce câble est raccordé sur un plot de masse vissé sur le châssis en acier.

1 Faisceau de câbles blancs ligaturés Faisceau de câbles blancs ligaturés 2 Distribution générale Distribution générale

Arrivée des gaines VDI et proximité du tableau de répartition

La séparation stricte entre gaines de puissance 230 V et gaines de communication est obligatoire.

1. 1 Faisceau de câbles blancs ligaturés
2. 2 Distribution générale

Séparation des courants forts et courants faibles

Pour éviter tout phénomène de diaphonie et préserver la santé de vos matériels informatiques :

• Les câbles réseau ne doivent jamais emprunter la même gaine ICTA qu’un conducteur d’énergie 230 V.
• Dans une goulotte technique (GTL), les courants faibles doivent obligatoirement circuler dans un compartiment physiquement séparé d’au moins 300 mm² de section.
• Si un câble réseau doit croiser une ligne électrique 230 V, le croisement doit impérativement s’effectuer à un angle droit de 90° pour minimiser le couplage inductif.

Pour approfondir les règles de hauteur et d’implantation dans la pièce technique, consultez mon article sur la hauteur du tableau électrique selon la norme ainsi que mon comparatif pour savoir quand privilégier le CPL ou le RJ45.

Organisation du plan de brassage et repérage couleur des cordons

Une baie de brassage mal repérée perd instantanément la moitié de son intérêt pratique. Lorsque vous devez réattribuer une prise ou diagnostiquer un défaut de liaison plusieurs mois après les travaux, un plan d’étiquetage rigoureux vous évite de tester les 24 ports un par un à tâtons :

1. La numérotation normalisée des liens fixes

Chaque câble informatique tiré dans les cloisons constitue un lien permanent (Permanent Link) qui relie un socle mural précis à un port précis du bandeau de brassage :

• Double étiquetage systématique : chaque câble doit être identifié à ses deux extrémités à l’aide d’étiquettes autocollantes plastifiées indélébiles ou de bagues thermorétractables numérotées, posées avant l’insertion du connecteur Keystone.
• Correspondance univoque : le port numéro 01 du panneau de brassage correspond obligatoirement à la prise RJ45 étiquetée « 01 » dans la pièce de destination (par exemple la prise principale du meuble TV dans le séjour).
• Fiche de brassage plastifiée : je recommande d’imprimer un tableau récapitulatif listant les 24 ports avec leur localisation précise (ex. Port 01 : Séjour TV, Port 02 : Séjour Box, Port 03 : Bureau PC, Port 04 : Chambre 1, Port 12 : Caméra Extérieure Portail) et de le glisser dans une pochette transparente aimantée ou scotchée à l’intérieur de la porte vitrée de la baie.

2. Le code couleur fonctionnel des cordons de patch

Pour distinguer les flux d’un seul coup d’œil sur la façade de votre switch, l’application d’une convention de couleur sur vos cordons courts de brassage apporte une lisibilité immédiate :

• Cordons bleus : ordinateurs de bureau, ordinateurs portables et prises de travail courantes.
• Cordons jaunes : passerelles domotiques, ponts d’éclairage connecté et objets communicants (IoT).
• Cordons rouges : équipements d’infrastructure critiques (liaison entre la box opérateur et le routeur, liaison montante inter-switch).
• Cordons noirs ou violets : caméras de vidéosurveillance alimentées en PoE et interphone vidéo.
• Cordons verts : points d’accès Wi-Fi plafonniers et répéteurs maillés.

Longueurs maximales et rayon de courbure : préserver l’intégrité du signal

Pour garantir des débits stables à 1 Gb/s ou 10 Gb/s sur l’ensemble de votre installation, deux paramètres physiques imposés par les normes internationales de câblage (ISO/IEC 11801 et ANSI/TIA-568) doivent être respectés lors de la pose :

1. La limite des 90 mètres en liaison permanente

La norme internationale fixe la longueur maximale d’un canal de communication complet (Channel) à 100 mètres :

• Le câble encastré rigide (Permanent Link) ne doit jamais dépasser 90 mètres entre le panneau de brassage et la prise murale terminale.
• Les 10 mètres restants sont alloués aux cordons de raccordement souples (2 mètres dans la baie de brassage et 3 à 8 mètres entre la prise murale et votre ordinateur).
• Dans une maison individuelle standard, même sur plusieurs niveaux avec un jardin, les longueurs réelles de gaine oscillent généralement entre 15 mètres et 45 mètres. Vos liaisons restent donc largement dans la zone de confort pour délivrer les performances maximales du câble sans affaiblissement notable du signal.

2. Le respect du rayon de courbure des câbles torsadés

Le câble réseau tire sa performance de la géométrie très précise de ses paires torsadées (chaque paire possède un pas de torsion différent pour annuler mutuellement les perturbations magnétiques).

• Rayon de courbure minimal à respecter : il ne doit jamais être inférieur à 4 fois le diamètre extérieur du câble lors de la pose définitive (soit un rayon de courbure d’au moins 30 mm à 35 mm pour un câble Cat 6A blindé).
• Ne pliez jamais un câble réseau à angle vif en sortie de goulotte ou derrière le panneau de brassage : écraser l’isolant modifie l’impédance caractéristique de la ligne (100 ohms), ce qui provoque des réflexions de signal, des pertes de paquets et une rétrogradation automatique du débit de 1 000 Mb/s à 100 Mb/s.

Gestion thermique et alimentation électrique dans la baie

Dès que vous installez des équipements informatiques actifs dans une enceinte fermée métallique, la dissipation de chaleur devient un enjeu critique pour la longévité des composants électroniques.

1. La ventilation : passive ou assistée ?

Selon les études thermiques publiées par les constructeurs d’armoires techniques (notamment APC by Schneider Electric) :

• Jusqu’à 400 watts de puissance totale dissipée : une ventilation passive par convection naturelle est largement suffisante, à condition que la baie comporte des ouïes d’aération ajourées sur les panneaux supérieur et inférieur et qu’elle ne soit pas confinée dans un placard fermé hermétique.
• Entre 400 W et 700 W de puissance : l’installation d’un kit de ventilation assistée (1 ou 2 ventilateurs de toit thermo-régulés) s’impose pour forcer l’extraction de l’air chaud.
• Dans une configuration domestique standard (une box internet ~15 W, un switch PoE 24 ports ~40 W et un NAS 2 disques ~25 W), la puissance thermique totale ne dépasse que très rarement 80 W à 120 W. Une ventilation naturelle passive suffit amplement et garantit un silence de fonctionnement absolu.

2. Le bandeau d’alimentation modulaire (PDU 19 pouces)

Pour alimenter vos matériels à l’intérieur de la baie, ne commettez jamais l’erreur de poser une multiprise volante grand public au fond du châssis. Installez un bandeau de distribution d’alimentation (PDU) au format rack 19 pouces (1 U) :

• Équipé de 6 à 8 prises 230 V avec terre (norme française) et d’un cordon robuste de 2 mètres.
• Fixé sur les rails arrières de la baie pour ne pas encombrer la face avant.
• Raccordé sur un circuit électrique dédié protégé au tableau par un disjoncteur divisionnaire 16 A et un interrupteur différentiel 30 mA conformément aux règles de mise en sécurité ou mise aux normes.

En cas de doute sur la capacité de votre tableau à accueillir ces nouveaux circuits dédiés, évaluez le coût d’une mise aux normes électrique et réalisez un diagnostic électrique des défauts courants.

Budget complet pour une baie de brassage en maison individuelle

Combien coûte une installation complète de baie de brassage de qualité professionnelle ? Voici le récapitulatif budgétaire moyen constaté pour équiper une maison individuelle de 16 à 20 prises réseau :

Pour un investissement matériel d’environ 350 € à 450 €, vous disposez d’un cœur de réseau informatique digne d’une entreprise, parfaitement aéré, nettoyé de tout fil apparent et prêt à accueillir les technologies de communication des vingt prochaines années.
