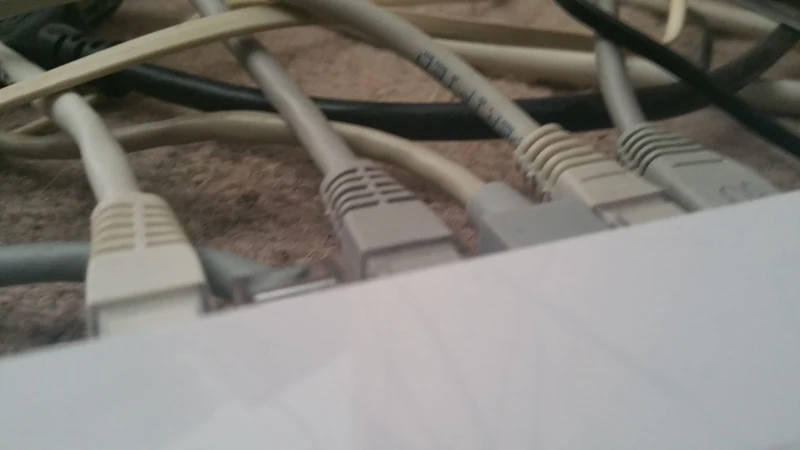

Câble RJ45 Cat 6 ou Cat 6A : différences et choix

Lors de la construction ou de la rénovation électrique d’une maison, le choix du câble réseau RJ45 encastré dans les cloisons engage votre confort numérique pour les vingt prochaines années.

Alors que le tirage de nouvelles gaines représente un investissement lourd en temps et en saignées, hésiter entre un câble Catégorie 6 (Cat 6) et un câble Catégorie 6A (Cat 6A) est un dilemme fréquent chez les particuliers.

Faut-il payer un léger surcoût pour du Cat 6A et accepter un câble plus épais et difficile à cintrer dans les gaines, ou se contenter du Cat 6 standard, plus souple et largement suffisant pour une connexion fibre optique actuelle ?

Entre la fréquence de fonctionnement (250 MHz contre 500 MHz), la portée réelle du débit 10 Gigabits par seconde (10GBASE-T), les types de blindages (F/UTP contre S/FTP) et le piège rédhibitoire des câbles en aluminium cuivré (CCA), je détaille ici les réalités du terrain d’un installateur électricien.

Fréquence, débits et portées : le duel technique des spécifications

Pour comparer objectivement ces deux câbles, il faut se référer aux normes internationales de câblage structuré édictées par l’ISO/IEC 11801 (norme européenne et mondiale) et la TIA/EIA-568 (norme américaine).

1. La bande passante : 250 MHz contre 500 MHz

La fréquence exprimée en mégahertz (MHz) représente la largeur de bande passante du câble, c’est-à-dire sa capacité à transmettre des signaux électriques à très haute fréquence sans déformation :

• Le câble Cat 6 est certifié pour opérer jusqu’à une fréquence maximale de 250 MHz.
• Le câble Cat 6A (le « A » signifiant Augmented) double cette valeur pour atteindre 500 MHz.

Cette réserve de fréquence supérieure permet au Cat 6A d’encoder une densité d’informations numériques beaucoup plus élevée par unité de temps, condition indispensable pour faire transiter 10 milliards de bits par seconde (10 Gb/s) de façon pérenne.

2. La portée du débit 10 Gb/s (10GBASE-T)

C’est sur la distance maximale admissible que réside la différence d’usage essentielle :

• Sur une liaison Cat 6 : le débit de 1 Gb/s (Gigabit Ethernet) est parfaitement assuré sur la distance maximale normalisée de 100 mètres. En revanche, si vous branchez des cartes réseau 10 Gb/s, le Cat 6 n’est capable de maintenir ce débit que sur une distance restreinte, comprise entre 37 mètres et 55 mètres selon le niveau d’interférences environnantes. Au-delà de cette distance, l’atténuation du signal force les équipements à basculer automatiquement à une vitesse inférieure.
• Sur une liaison Cat 6A : le débit de 10 Gb/s est formellement garanti sur la totalité des 100 mètres, quel que soit l’environnement électromagnétique, grâce à une isolation renforcée.

Dans une maison individuelle où la plus longue gaine reliant la baie de brassage à une chambre mesure rarement plus de 35 à 45 mètres, un bon câble Cat 6 peut techniquement délivrer du 10 Gb/s. Cependant, il le fait sans aucune marge de sécurité face au vieillissement du cuivre ou aux bruits parasites extérieurs.

1 Paire torsadée orange et blanc-orange Paire torsadée orange et blanc-orange 2 Écran de blindage Écran de blindage

Dénudage et préparation des conducteurs d’un câble réseau blindé

Le maintien du pas de torsion des paires jusqu’aux bornes garantit les performances en haute fréquence.

1. 1 Paire torsadée orange et blanc-orange
2. 2 Écran de blindage

Comme l’illustre ce montage professionnel, la qualité du raccordement sur le connecteur terminal conditionne l’efficacité du blindage. Si vous détorsadez les fils sur plus de 13 mm, vous dégradez instantanément les performances d’un câble Cat 6A au niveau d’un modeste Cat 5e.

Le phénomène d’Alien Crosstalk et la structure des blindages

Pour comprendre pourquoi le câble Cat 6A est supérieur pour les hauts débits, il faut s’intéresser à son ennemi numéro un : l’Alien Crosstalk (AXT), ou diaphonie exogène.

À des fréquences de 250 MHz à 500 MHz, les signaux circulant dans un câble rayonnent de l’énergie électromagnétique vers les câbles voisins qui cheminent dans la même gaine ou la même goulotte technique.

Sur un faisceau de 6 ou 12 câbles regroupés derrière le tableau de communication, ce bruit combiné peut saturer les récepteurs et provoquer des erreurs de transmission répétées.

Le câble Cat 6A intègre des protections structurelles spécifiques pour éliminer ce phénomène :

Pour une maison individuelle, le format F/UTP ou U/FTP en Cat 6A représente le compromis parfait : il offre l’isolation nécessaire pour sécuriser un réseau local sans rendre le passage en gaine impossible.

Pour approfondir le raccordement de ces prises dans vos pièces de vie, consultez mon guide pratique sur la manière d’installer une prise Ethernet murale et découvrez le prix d’installation d’une prise RJ45.

Épaisseur, rigidité et passage en gaine : les contraintes d’installation

Le choix du câble ne se résume pas à une équation de débits théoriques. Sur le chantier, la réalité physique reprend vite ses droits : le câble Cat 6A est sensiblement plus volumineux et plus raide que le Cat 6.

1. Diamètre extérieur et encombrement

• Un câble Cat 6 F/UTP monobrin possède un diamètre extérieur moyen compris entre 5,5 mm et 6,2 mm.
• Un câble Cat 6A F/UTP ou S/FTP affiche un diamètre extérieur de 7,0 mm à 8,5 mm, avec une gaine extérieure plus épaisse et des blindages plus denses.

Cette différence de 2 millimètres paraît minime sur le papier, mais elle modifie radicalement le comportement du câble lors du tirage dans les gaines ondulées encastrées :

2. Rayon de courbure minimal

Les câbles à paires torsadées haute fréquence exigent de respecter un rayon de courbure minimal d’au moins 4 à 8 fois leur diamètre extérieur :

• Pour un câble Cat 6 : rayon de courbure d’environ 25 mm.
• Pour un câble Cat 6A : rayon de courbure d’au moins 40 mm à 50 mm.

Si vous pliez un câble Cat 6A à 90° de façon serrée pour le faire entrer dans une boîte d’encastrement d’appareillage standard (profondeur 40 mm), vous risquez d’écraser les paires internes, d’altérer l’impédance de 100 ohms et de ruiner les performances de votre prise.

Prévoyez systématiquement des boîtes d’encastrement de profondeur 50 mm avec chaussette d’accueil pour travailler confortablement.

1 LED verte d’alignement centrale de la rangée supérieure LED verte d’alignement centrale de la rangée supérieure 2 Voyant LED vert SHIELD Voyant LED vert SHIELD

Vérification de la continuité et du blindage sur cordons RJ45

Le testeur électronique confirme l’absence de court-circuit et le raccordement du blindage.

1. 1 LED verte d’alignement centrale de la rangée supérieure
2. 2 Voyant LED vert SHIELD

Pour valider vos connexions une fois les prises posées, fiez-vous aux étapes de contrôle décrites dans mon dossier complet sur le testeur de câble réseau RJ45.

Le danger absolu des câbles CCA (Copper Clad Aluminium)

C’est l’un des pièges les plus pernicieux du commerce en ligne : des couronnes de 100 mètres de câble vendues à des prix défiant toute concurrence (souvent 30 % à 50 % moins chères que les marques reconnues), estampillées « Cat 6 » ou « Cat 6A ».

En lisant attentivement les petits caractères, on découvre la mention CCA (Copper Clad Aluminium).

Un câble CCA n’est pas fait de cuivre pur : il est constitué d’une âme en aluminium recouverte d’une microscopique pellicule de cuivre en surface.

Pourquoi le câble CCA est formellement interdit sur une installation sérieuse ?

1. Non-conformité aux normes internationales : les normes ISO/IEC 11801, ANSI/TIA-568 et CENELEC EN 50173 exigent formellement des conducteurs en cuivre massif désoxygéné (Bare Copper / Cuivre pur). Un câble CCA ne peut en aucun cas prétendre à une certification de catégorie.
2. Fragilité mécanique extrême : l’aluminium est un métal beaucoup plus cassant que le cuivre. Lors du tirage dans les gaines ou du sertissage sur un connecteur Keystone auto-dénudant, les brins d’aluminium se cisaillent ou se rompent net au moindre effort de traction.
3. Résistance électrique élevée et risque d’échauffement en PoE : l’aluminium présente une conductivité électrique inférieure de 40 % à celle du cuivre. Sur de longues distances, la résistance linéique élevée provoque une chute de tension importante. Si vous alimentez une caméra de surveillance ou une borne Wi-Fi en PoE (Power over Ethernet), la résistance fait chauffer le câble à l’intérieur de la cloison, créant un risque réel de surchauffe et de dégradation de l’isolant.

Exigez toujours des câbles portant la mention explicite 100 % Cuivre massif (Solid Bare Copper) d’une jauge normalisée AWG 23 (pour le Cat 6A) ou AWG 24 (pour le Cat 6).

Pourquoi éviter la Cat 7, la Cat 7A et la Cat 8 en maison individuelle ?

Face à l’avalanche marketing des plateformes de vente en ligne, de nombreux particuliers se demandent s’il ne vaut pas mieux installer directement du câble Catégorie 7, 7A ou 8 pour être « tranquilles à vie ».

C’est une fausse bonne idée fondée sur une mauvaise compréhension des normes de télécommunication :

1. Le cas de la Catégorie 7 et 7A

• Les normes Cat 7 (600 MHz) et Cat 7A (1 000 MHz) ont été développées à l’origine avec des connecteurs industriels non compatibles avec le format RJ45 standard (connecteurs de type GG45 ou TERA).
• L’organisme américain de référence TIA/EIA n’a jamais reconnu la Cat 7 pour le standard Ethernet grand public.
• Les cordons vendus sous l’appellation « Cat 7 RJ45 » sur internet sont en réalité des câbles blindés montés sur des fiches RJ45 classiques qui ne respectent pas les spécifications de bout en bout de la norme. De plus, ils n’apportent strictement aucun gain de débit par rapport à un excellent câble Cat 6A, tout en étant encore plus rigides et complexes à raccorder.

2. Le cas de la Catégorie 8

• La Catégorie 8 (2 000 MHz) est une norme industrielle spécialisée destinée à transmettre du 25 Gb/s ou 40 Gb/s (25GBASE-T / 40GBASE-T) sur des distances ultra-courtes, plafonnées à 30 mètres au maximum.
• Elle a été créée exclusivement pour les interconnexions d’armoires de serveurs dans les datacenters (liaisons Top of Rack). Elle n’a strictement aucun sens dans une maison individuelle où les longueurs dépassent fréquemment 25 mètres.

Conclusion sans appel : la Catégorie 6A est aujourd’hui le plafond technique absolu pour le câblage cuivre à prise RJ45 standard. Au-delà du 10 Gb/s sur longue distance, le monde des télécommunications bascule sur la fibre optique, pas sur des câbles cuivre surdimensionnés.

1 Faisceau de câbles Faisceau de câbles 2 Panneau de brassage Panneau de brassage

Arrivée des liaisons RJ45 au tableau de communication multimédia

L’organisation propre du faisceau au tableau évite les écrasements et simplifie le repérage.

1. 1 Faisceau de câbles
2. 2 Panneau de brassage

Pour organiser proprement ces liaisons au sein de votre GTL, examinez les spécifications du coffret de communication obligatoire et comparez les gammes d’appareillage dans mon comparatif des prises RJ45 Legrand vs Schneider.

Alimentation PoE (Power over Ethernet) : l’avantage thermique du Cat 6A

Dans une maison moderne, le câble réseau ne transporte plus seulement des données numériques : il alimente également en électricité une multitude d’équipements grâce à la technologie PoE (Power over Ethernet).

Les bornes Wi-Fi, les caméras de sécurité, les sonnettes vidéo et les interphones IP tirent tous leur énergie directement du switch réseau via les 4 paires torsadées.

Cette double fonction (données + énergie) modifie profondément les contraintes imposées aux câbles :

1. La jauge du cuivre : AWG 23 contre AWG 24

La jauge normalisée américaine (AWG pour American Wire Gauge) mesure l’épaisseur des conducteurs en cuivre. Plus le chiffre AWG est petit, plus le fil est épais :

• Un câble Cat 6 standard utilise des conducteurs de jauge AWG 24 (diamètre de conducteur de 0,51 mm).
• Un câble Cat 6A intègre des conducteurs plus épais de jauge AWG 23 (diamètre de conducteur de 0,57 mm), soit une section de cuivre supérieure d’environ 25 %.

Cette section de cuivre plus généreuse confère au Cat 6A une résistance électrique linéique beaucoup plus faible (environ 7,5 ohms pour 100 mètres, contre plus de 9,5 ohms pour le Cat 6).

2. Comportement face aux fortes puissances PoE+ et PoE++

Les normes d’alimentation PoE ont considérablement augmenté les puissances transitant dans les gaines :

• PoE standard (IEEE 802.3af) : délivre jusqu’à 15,4 W sous 48 V DC.
• PoE+ (IEEE 802.3at) : délivre jusqu’à 30 W pour les caméras motorisées ou les bornes Wi-Fi 6.
• PoE++ (IEEE 802.3bt Type 3 et Type 4) : délivre de 60 W à 90 W, capable d’alimenter des écrans de contrôle, de l’éclairage LED connecté ou des ordinateurs clients légers.

Sous une intensité continue de près de 1 ampère par paire, l’effet Joule provoque un échauffement inévitable du câble à l’intérieur des gaines. Lorsque plusieurs câbles cheminent ensemble dans un faisceau serré derrière la baie de brassage, la température interne peut s’élever de 10 °C à 15 °C.

Sur un câble Cat 6 plus fin, cet échauffement accélère la dégradation thermique de l’isolant et augmente l’atténuation des signaux haute fréquence.

Avec son cuivre plus épais et ses blindages métalliques dissipateurs, le câble Cat 6A encaisse les fortes puissances PoE++ en restant parfaitement tiède, sans aucune baisse de performance sur le débit des données.

Du simple testeur de continuité au certificateur de réseau : valider sa liaison

L’une des erreurs les plus courantes sur les chantiers est de se fier aveuglément à un petit testeur de câble à leds bon marché acheté quelques euros en ligne :

Les limites d’un testeur de continuité basique

Ces appareils simples envoient un signal continu basse tension de 9 volts pour vérifier que le fil 1 arrive bien sur la broche 1, le fil 2 sur la broche 2, et ainsi de suite.

• Si le testeur allume ses 8 voyants verts de manière séquentielle, il confirme uniquement qu’aucun fil n’est coupé et qu’il n’y a pas de court-circuit franc.
• En revanche, il est totalement incapable de mesurer la qualité dynamique du signal haute fréquence. Il ne voit ni la diaphonie, ni l’atténuation, ni les déséquilibres d’impédance causés par des paires trop détorsadées au dos de la prise.
• Une liaison peut très bien afficher « 8 leds vertes » sur un testeur d’entrée de gamme et refuser obstinément de synchroniser à plus de 100 Mb/s ou générer des micro-coupures incessantes sous un flux vidéo 4K.

Les mesures physiques réelles d’un certificateur professionnel

Sur mes chantiers d’installation, je valide les liaisons à l’aide d’un analyseur de câblage professionnel (de type Fluke DSX ou équivalent) qui injecte un balayage de fréquences réelles de 1 MHz à 500 MHz pour mesurer :

1. La perte d’insertion (Insertion Loss) : la baisse d’intensité du signal le long du câble.
2. La paradiaphonie (NEXT) : le niveau d’interférence mesuré entre deux paires adjacentes à l’extrémité émettrice.
3. L’écart de temps de propagation (Propagation Delay Skew) : la différence de temps d’arrivée du signal entre la paire la plus rapide et la paire la plus lente (qui ne doit jamais dépasser quelques nanosecondes).
4. La perte de retour (Return Loss) : la proportion de signal qui rebondit vers l’émetteur en raison de variations d’impédance sur la ligne.

Poser un câble Cat 6A avec des modules Keystone blindés certifiés offre une garantie absolue de réussir ces tests de certification de bout en bout avec des marges de sécurité confortables.

Câble Cat 6A ou câble Grade 3 TV : la fin d’une exception française

Les propriétaires qui s’intéressent aux normes françaises rencontrent souvent l’appellation Grade 2 TV ou Grade 3 TV, issue de la norme expérimentale française XP C 90-483.

Qu’est-ce qu’un câble Grade 3 TV ?

Le câble Grade 3 TV a été imaginé par les industriels français au début des années 2010 avec une ambition hybride : distribuer à la fois les données informatiques (Ethernet) et les signaux de télévision hertzienne TNT ou satellite sur la même prise murale RJ45 :

• Pour y parvenir, l’une des quatre paires torsadées (la paire 7-8) est spécialement blindée pour monter jusqu’à une fréquence de 2 200 MHz, permettant de faire transiter le signal d’antenne râteau sans câble coaxial classique.
• Dans chaque pièce, un cordon d’adaptation spécifique RJ45 vers fiche TV coaxiale permet de raccorder le téléviseur.

Pourquoi le câble Cat 6A a supplanté le Grade 3 TV ?

Dans la pratique actuelle des logements :

• La télévision ne transite quasiment plus par le signal d’antenne TNT hertzienne : les flux télévisés sont désormais reçus en numérique pur (IPTV) via les décodeurs fibre des box opérateurs, les applications de streaming (Netflix, Prime, myCANAL) ou les téléviseurs connectés en Wi-Fi et Ethernet standard.
• Le câble Grade 3 TV est beaucoup plus onéreux, nettement plus rigide et impose des modules de brassage spécifiques souvent complexes à trouver en dehors des réseaux de distribution spécialisés.
• Un réseau homogène câblé intégralement en Catégorie 6A répond à 100 % des usages multimédia contemporains pour un coût d’achat très inférieur et une compatibilité mondiale universelle.

Comparatif économique : budget au mètre et rentabilité

Quel est l’impact réel du choix Cat 6 vs Cat 6A sur le coût global d’un chantier ? Comparons les prix des fournitures constatés chez les distributeurs professionnels de matériel électrique pour équiper une maison de 16 prises RJ45 (environ 300 mètres de câble encastré) :

Sur un budget global de rénovation ou de construction électrique de plusieurs milliers d’euros, un écart de moins de 100 € en faveur du Cat 6A est totalement dérisoire au regard du gain de pérennité. Remplacer un câble encastré dans dix ans parce qu’il sature coûterait dix à vingt fois plus cher en travaux de plâtrerie et de peinture.

Pour situer ces travaux dans l’ensemble de votre rénovation, consultez mon dossier sur le coût d’une mise aux normes électrique et vérifiez les points de contrôle dans mon guide de mise en sécurité ou mise aux normes. Si vous constatez des anomalies sur vos circuits existants, demandez un diagnostic électrique des défauts courants.

Le verdict de l’artisan : que devez-vous poser chez vous ?

Pour clore le débat sans ambiguïté, voici mes recommandations selon votre situation :

1. Vous construisez une maison neuve ou réalisez une rénovation lourde avec saignées : Posez impérativement du câble Catégorie 6A F/UTP ou U/FTP monobrin 100 % cuivre sous gaines de 25 mm. Vous vous offrez ainsi une autoroute numérique certifiée 10 Gb/s native sur toutes vos prises, capable de supporter les futures générations de box fibre optique (déjà capables d’atteindre 8 Gb/s aujourd’hui) et les bornes Wi-Fi 7 ultra-rapides.
2. Vous êtes en rénovation légère avec des gaines de 20 mm existantes et difficiles d’accès : Le câble Catégorie 6 F/UTP reste une excellente alternative. Plus fin et souple, il se glissera sans blocage dans vos conduits étroits tout en assurant un débit Gigabit parfait et du 10 Gb/s fiable si vos longueurs ne dépassent pas 30 mètres.
3. Dans tous les cas : Fuyez comme la peste les offres anonymes en aluminium cuivré (CCA), exigez du cuivre massif certifié et équipez vos extrémités de connecteurs Keystone blindés montés avec soin.
