Contacteur jour nuit qui ne s enclenche pas : causes

Découvrir sous sa douche matinale un jet d’eau tiède puis glaciale est une mauvaise surprise très courante. Vous vous rendez devant votre tableau électrique et constatez que le contacteur jour/nuit du chauffe-eau est resté désespérément muet pendant la nuit, sans que le ballon n’ait accumulé la moindre calorie.

Dans mon quotidien d’électricien, cette panne de commutation fait partie des motifs d’intervention les plus fréquents en période hivernale.

Beaucoup d’usagers pensent immédiatement que leur chauffe-eau est mort, alors que dans plus de 80 % des cas, le problème se situe sur la chaîne de commande électrique du contacteur modulaire ou sur le signal émis par le compteur communicant Enedis.

Comprendre le fonctionnement intime du contacteur, tester méthodiquement sa manette à trois positions et remonter le circuit de commande jusqu’aux bornes C1 et C2 du Linky permet d’identifier la panne en quelques minutes sans remplacer de pièces au hasard.

Le principe de fonctionnement : deux circuits totalement indépendants

Pour diagnostiquer efficacement un contacteur jour/nuit qui refuse de s’enclencher, il faut impérativement séparer mentalement le montage en deux circuits étanches qui cohabitent dans le même module :

1. Le circuit de puissance (230 V sous 16 ou 20 A) : il part du disjoncteur divisionnaire 20 ampères, traverse les contacts principaux du contacteur (bornes 1-2 et 3-4), puis alimente directement la résistance chauffante du ballon d’eau chaude avec des fils de 2,5 mm².
2. Le circuit de commande (230 V sous 2 A) : il part d’un disjoncteur divisionnaire 2 ampères, passe par le contact sec C1/C2 du compteur Linky (qui joue le rôle d’un simple interrupteur distant), puis vient alimenter la bobine électromagnétique du contacteur sur ses bornes A1 et A2 avec des fils de 1,5 mm².

Tant que les heures creuses ne sont pas actives, le contact sec Linky reste ouvert. Aucun courant ne traverse la bobine : le contacteur est au repos, et le chauffe-eau n’est pas alimenté.

Dès que le créneau d’heures creuses démarre (programmé par Enedis selon votre commune), le compteur ferme son contact interne. Le courant traverse la bobine A1/A2, créant un champ magnétique qui attire une armature métallique : vous entendez un « clic » mécanique très net.

Les contacts de puissance se ferment et le ballon commence à chauffer.

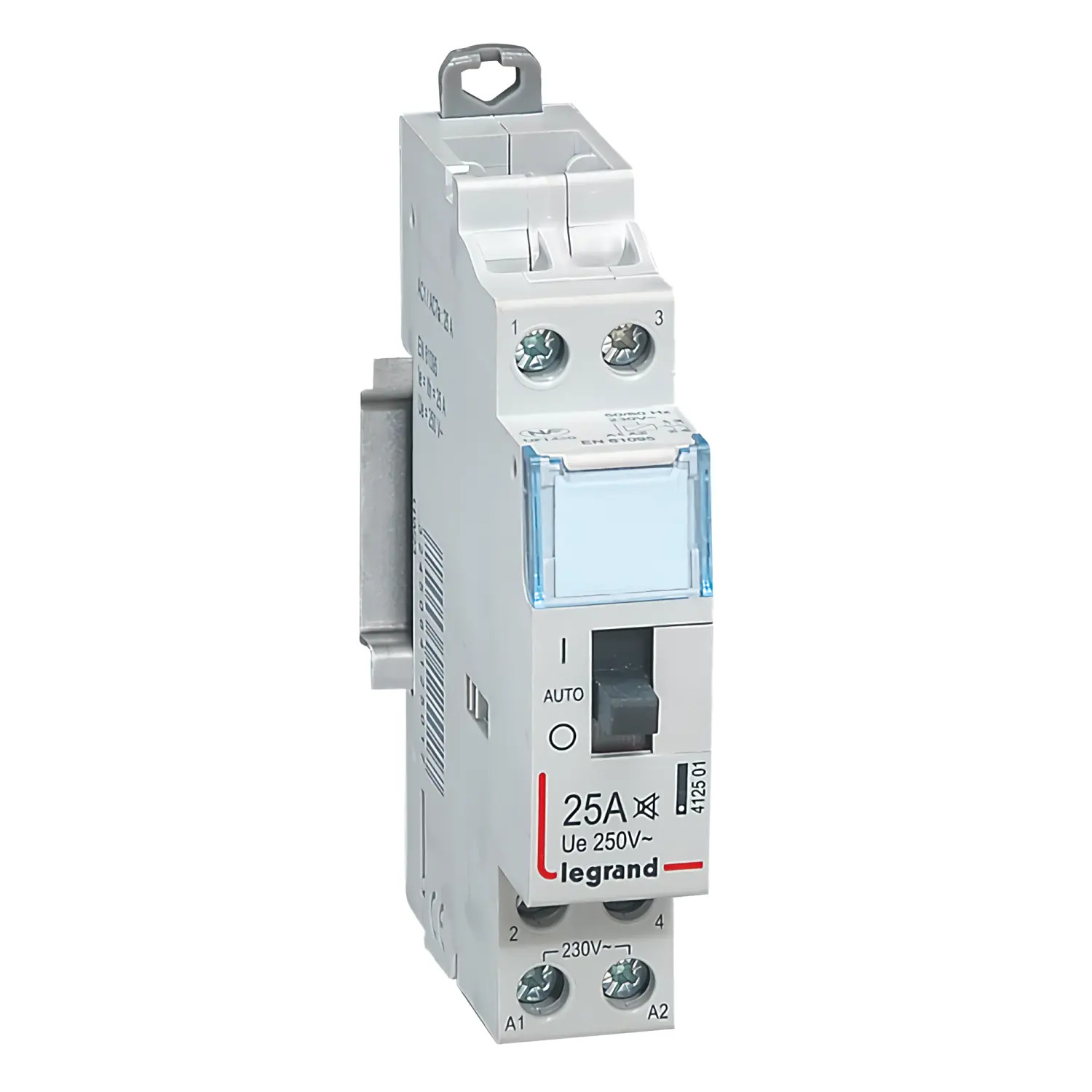

1 Manette de commande manuelle Manette de commande manuelle

Commande manuelle du contacteur

Le forçage manuel et le verrouillage mécanique du relais se contrôlent directement sur ce levier.

Le premier test salvateur : basculer en marche forcée (Position 1)

Face à un manque d’eau chaude, le tout premier réflexe à adopter ne nécessite aucun outil. Rendez-vous devant votre tableau électrique et manipulez la manette du contacteur :

• Position 0 (Arrêt forcé) : le chauffe-eau est totalement coupé. Même si le signal d’heures creuses arrive, rien ne s’allumera. Vérifiez que la manette n’a pas été basculée par inadvertance lors d’un ménage ou d’un départ en vacances.
• Position Auto : c’est le mode normal d’exploitation où le relais attend le signal d’Enedis.
• Position 1 (Marche forcée) : vous forcez manuellement la fermeture mécanique des contacts de puissance, court-circuitant ainsi l’ordre du compteur.

Poussez fermement la manette vers le haut sur la position 1. Vous devez sentir une légère résistance élastique, puis la manette doit se verrouiller sur le chiffre 1.

Regardez ensuite votre compteur communicant Linky ou le voyant de chauffe du ballon :

• Si la puissance instantanée affichée en voltampères (VA) sur le Linky grimpe d’environ 1 500 à 3 000 VA, votre chauffe-eau fonctionne parfaitement ! La cuve, le thermostat et la résistance sont hors de cause. Le problème se situe exclusivement sur la commande automatique.
• Si la manette refuse de tenir en position 1 et retombe immédiatement en bas avec un claquement sec, un court-circuit franc ou un blocage mécanique interne affecte le module ou la ligne du ballon.

Un atout méconnu de la plupart des contacteurs modulaires modernes est le retour automatique : si vous laissez le contacteur en position 1, dès que le signal d’heures creuses suivant est envoyé par Enedis, l’électro-aimant s’enclenche puis relâche la manette qui repasse automatiquement en position Auto.

Si le lendemain matin votre manette est toujours sur 1, c’est la preuve formelle que le contacteur n’a reçu aucun signal de commande de la nuit.

L’arbre des causes : pourquoi le contacteur refuse-t-il de commuter ?

Lorsque la marche forcée fonctionne mais que le passage automatique en heures creuses ne se fait plus, nous devons investiguer méthodiquement les quatre maillons de la chaîne de commande.

Cause n°1 : Le disjoncteur 2A de commande a déclenché

C’est la cause la plus bête et pourtant la plus fréquente. À côté du contacteur jour/nuit et du disjoncteur 20 A du chauffe-eau se trouve un tout petit disjoncteur modulaire de calibre 2 ampères.

Ce disjoncteur très sensible protège exclusivement le fil pilote et la bobine. Si une micro-surtension s’est produite ou si le fil pilote a subi une légère fuite, ce disjoncteur s’abaisse.

Tant que le 2 A est baissé, la bobine n’est plus alimentée et le contacteur ne s’enclenchera jamais, même si le compteur Linky ferme parfaitement son contact.

Vérifiez que la manette du disjoncteur 2 A est bien en position haute. Si elle ne se réarme pas ou déclenche immédiatement, un court-circuit existe sur les fils pilotes reliant le tableau au compteur. Les pannes liées aux manettes récalcitrantes sont traitées dans notre guide sur le disjoncteur qui ne se réarme pas.

Cause n°2 : La bobine électromagnétique A1/A2 est hors d’usage

Comme tout composant électromécanique, la bobine de commande située à l’intérieur du contacteur finit par s’user après des années de service. Elle commute deux fois par jour, soit plus de 700 manœuvres annuelles.

Sous l’effet de la chaleur et des cycles magnétiques, le fil de cuivre microscopique enroulé autour du noyau peut se rompre (bobine coupée) ou les spires peuvent entrer en court-circuit partiel (bobine grillée).

1 Tête de vis cruciforme de la borne de commande supérieure droite Tête de vis cruciforme de la borne de commande supérieure droite 2 Borne de sortie puissance 2 Borne de sortie puissance 2

Borniers de raccordement modulaires

Les bornes supérieures A1/A2 reçoivent la commande 230 V tandis que les bornes inférieures alimentent le chauffe-eau.

1. 1 Tête de vis cruciforme de la borne de commande supérieure droite
2. 2 Borne de sortie puissance 2

Pour diagnostiquer la bobine, attendez la plage d’heures creuses (ou simulez-la en pontant provisoirement les fils pilotes hors tension). Prenez la mesure au voltmètre directement entre les bornes A1 et A2 :

• Si vous mesurez 230 volts et que le contacteur ne s’enclenche pas (aucun bruit, pas de mouvement mécanique), la bobine est définitivement coupée : le contacteur est mort et doit être remplacé.
• Si vous mesurez 0 volt, la bobine est saine mais l’ordre de tension ne lui parvient pas depuis l’amont.

Cause n°3 : Le contact sec C1/C2 du compteur Linky est défaillant

Sur les compteurs communicants Linky d’Enedis, les anciennes impulsions radio à 175 Hz ont été remplacées par un relais mécanique interne relié aux bornes C1 et C2.

Ces bornes sont situées sur la partie supérieure du compteur, protégées sous un capot vert dévissable. Il s’agit d’un contact sec pur, c’est-à-dire un simple interrupteur sans aucune tension propre :

• En heures pleines : la résistance entre C1 et C2 est infinie (circuit ouvert).
• En heures creuses : la résistance entre C1 et C2 devient quasi nulle (circuit fermé).

1 Écran LCD rectangulaire sombre du compteur Linky Écran LCD rectangulaire sombre du compteur Linky 2 Vis de verrouillage jaune du capot inférieur du compteur Linky de droite Vis de verrouillage jaune du capot inférieur du compteur Linky de droite

Compteur Linky et bornier C1/C2

Le capot supérieur abrite les bornes du relais d’asservissement tarifaire C1 et C2 pour le fil pilote.

1. 1 Écran LCD rectangulaire sombre du compteur Linky
2. 2 Vis de verrouillage jaune du capot inférieur du compteur Linky de droite

Pour tester le contact sec Linky, la méthode professionnelle consiste à couper le disjoncteur 2 A, débrancher les deux fils connectés en C1 et C2, et mesurer la continuité à l’ohmmètre directement sur les deux vis du compteur pendant les heures creuses :

• Si le contact reste ouvert (résistance infinie sur le multimètre) pendant la plage contractuelle d’heures creuses, le relais interne du compteur Linky est collé ou endommagé. Seul Enedis est habilité à intervenir sur le compteur pour le remplacer gratuitement.

Cause n°4 : Une modification d’abonnement ou un contrat inadapté

Une surprise fréquente lors d’un emménagement ou d’un changement de fournisseur d’énergie est la disparition de l’option Heures Pleines / Heures Creuses.

Si votre contrat d’électricité est souscrit en option Base (tarif unique du kilowattheure 24h/24), le compteur Linky ne fermera jamais le contact sec C1/C2 ! Le contacteur restera indéfiniment en sommeil sur sa position Auto.

Pour le vérifier en trente secondes : appuyez sur la touche + de votre compteur Linky jusqu’à faire défiler les écrans d’information. Si l’écran affiche uniquement un index en kWh sans mention de plage horaire « HC » ou « HP », votre contrat est en option Base.

Pour réactiver le pilotage automatique du chauffe-eau, il vous suffit de contacter votre fournisseur d’énergie pour souscrire l’option tarifaire correspondante.

Le raccordement complet du compteur et la pose du fil pilote sont détaillés dans notre guide technique consacré au branchement heure creuse et heure pleine sur compteur Linky.

Le cas particulier des contacteurs connectés modernes

De plus en plus de propriétaires remplacent leur vieux contacteur électromécanique par un contacteur connecté Wi-Fi ou Zigbee (Legrand Drivia with Netatmo, Schneider Wiser).

Ces modules intelligents se pilotent directement depuis un smartphone sans dépendre obligatoirement du fil pilote Linky : ils intègrent leur propre horloge astronomique programmable et surveillent la consommation en temps réel.

Attention cependant à un piège d’installation majeur documenté par Legrand : les contacteurs connectés intègrent leur propre électronique de protection. Il ne faut surtout pas leur associer de disjoncteur 2 A de commande en amont, sous peine de créer des déclenchements parasites intempestifs.

Si votre tableau commence à montrer des signes de fatigue ou si des odeurs d’échauffement se manifestent sur les barrettes modulaires, consultez notre dossier sur l’odeur de brûlé dans la maison et dangers électriques pour sécuriser vos équipements.

Dans le cas d’une rénovation globale de chauffage intégrant également une pompe à chaleur ou un ballon thermodynamique, les exigences de raccordement s’élargissent, comme détaillé dans notre analyse sur la pompe à chaleur et son raccordement électrique.

Enfin, si l’ensemble de vos protections modulaires présente une vétusté manifeste sans différentiel 30 mA moderne, un plan de mise en sécurité ou mise aux normes de votre tableau électrique reste la solution la plus pérenne pour préserver votre confort et votre sécurité au quotidien.

Le diagnostic côté chauffe-eau : thermostat en sécurité et résistance coupée

Lorsque la marche forcée en position 1 ne produit aucune consommation électrique et que l’eau reste froide, le contacteur n’est pas le composant en panne : le problème se situe directement sur le chauffe-eau électrique.

Deux pannes matérielles courantes neutralisent la chauffe du cumulus :

1. Le thermostat mécanique en sécurité thermique

Tous les thermostats de chauffe-eau électromécaniques (marques Cotherm, Thermor, Atlantic, De Dietrich) intègrent une sécurité thermique réarmable manuellement.

Ce dispositif bilame indépendant coupe l’alimentation si la température de la cuve dépasse un seuil critique (généralement 90 °C à 95 °C) pour éviter l’ébullition et l’explosion de vapeur.

La cause principale de ce déclenchement est l’accumulation de tartre calcaire au fond de la cuve. Le calcaire forme une gangue isolante épaisse autour du doigt de gant du thermostat ou du fourreau de résistance : la chaleur ne se dissipe plus dans l’eau, la température locale grimpe en flèche et la sécurité saute.

Pour contrôler cette sécurité hors tension :

• Coupez le disjoncteur 20 A au tableau principal.
• Dévissez le capot plastique situé sous le chauffe-eau.
• Observez le boîtier du thermostat : repérez un minuscule bouton rouge ou noir souvent marqué d’un symbole de flamme ou du mot « Safety ».
• Munissez-vous d’une pointe de tournevis plat fin et appuyez délicatement sur ce bouton : si vous entendez un déclic mécanique franc, la sécurité thermique s’était enclenchée.

Rétablissez le disjoncteur 20 A et remettez le contacteur en position 1. Si la chauffe redémarre, vous avez identifié la panne. Attention toutefois : un thermostat qui disjoncte en sécurité annonce un entartrage sévère qui imposera rapidement une vidange et un détartrage complet de la cuve.

2. La résistance chauffante coupée (Stéatite ou Blindée)

Si le thermostat n’est pas en sécurité et laisse passer le 230 V, la panne provient de la résistance électrique elle-même. Selon la conception de votre ballon, vous rencontrez deux technologies :

• La résistance blindée (thermoplongeur) : directement immergée dans l’eau au contact du liquide. Si le filament interne fond sous l’action de la corrosion, elle est coupée et ne chauffe plus. Son remplacement impose la vidange intégrale du chauffe-eau.
• La résistance stéatite : insérée dans un fourreau étanche en acier émaillé, elle n’est jamais au contact de l’eau. Si un boudin de résistance se rompt, elle se remplace en dix minutes de l’extérieur sans vider la moindre goutte d’eau.

Pour tester la résistance au multimètre, coupez le courant, débranchez les cosses d’alimentation de la résistance et mesurez sa valeur ohmique à l’aide d’un ohmmètre :

• En appliquant la formule physique R = U² / P, pour un chauffe-eau standard de 2 000 watts sous 230 volts, la résistance théorique doit être de R = 230² / 2000 ≈ 26,5 ohms.
• Si votre ohmmètre affiche « OL » ou une valeur infinie, le filament est rompu : la résistance est grillée et doit être changée.

Mesures électriques avancées sur la boucle de commande

Pour les bricoleurs avertis disposant d’un multimètre numérique, une série de mesures de tension permet de localiser la rupture sur le fil pilote avec une précision absolue.

Rappelons la circulation du potentiel électrique dans le circuit de commande :

• La phase part du disjoncteur 2 A et arrive à la borne C1 du compteur Linky.
• En heures creuses, le contact interne se ferme et renvoie cette phase par la borne C2 vers la borne A1 du contacteur.
• Le neutre repart directement de la borne A2 du contacteur vers le bornier de neutre du disjoncteur 2 A.

Voici les valeurs de tension que vous devez relever au multimètre pendant le créneau d’heures creuses :

1. Tension entre C1 et le neutre du tableau : vous devez mesurer 230 volts en permanence. Si vous avez 0 V, le disjoncteur 2 A est coupé ou le câble entre le tableau et C1 est sectionné.
2. Tension entre C1 et C2 aux bornes du compteur :
   • En heures pleines (contact ouvert) : vous mesurez 230 volts (différence de potentiel à travers la bobine).
   • En heures creuses (contact fermé) : vous devez mesurer 0 volt (le contact parfait court-circuite les deux bornes sans chute de tension). Si vous mesurez encore 230 V en heures creuses, le relais Linky ne se ferme pas.
3. Tension entre A1 et A2 sur le contacteur :
   • En heures creuses : vous devez mesurer strictement 230 volts.
   • Si 230 V sont présents et que le relais ne commute pas, la bobine présente une rupture interne. La mesure de la résistance de la bobine hors tension doit indiquer entre 500 ohms et 1 500 ohms sur un contacteur 20 A sain. Une valeur infinie confirme la destruction du bobinage.

Pour réaliser ces contrôles dans le respect absolu des règles de sécurité, le recours à un diagnostic électrique des défauts courants permet d’écarter tout risque de fausse manœuvre sous tension.

Évolution historique : du signal pulsar 175 Hz au contact sec Linky

Pendant plus de quatre décennies, le réseau électrique français utilisait un système de télécommande centralisée par courants porteurs à 175 Hz. Au moment du basculement tarifaire, EDF injectait sur le réseau moyenne tension des trames d’impulsions codées à basse fréquence.

Ces signaux étaient décodés par un volumineux boîtier électromécanique monté à côté du compteur noir à disque, appelé relais récepteur de télécommande à 175 Hz (marques Pulsadis, Schlumberger ou Landis+Gyr). Ce système ancien présentait des ratés fréquents lors d’orages ou d’atténuation du signal en bout de ligne rurale.

Avec le déploiement généralisé du compteur communicant Linky, cette technologie à 175 Hz a été totalement abandonnée. Le compteur Linky reçoit désormais ses ordres tarifaires par courants porteurs en ligne (CPL G3) sur le réseau Enedis, puis pilote directement son relais interne mécanique relié aux bornes C1/C2.

Cette modernisation offre une fiabilité considérablement accrue et supprime les bruits de déclenchement parasites.

Si votre logement comporte encore un vieux récepteur 175 Hz vestige d’une installation des années 1980, un chantier de cout de mise aux normes d’électricité permettra de simplifier la distribution et de fiabiliser durablement l’alimentation de votre production d’eau chaude sanitaire.

Enfin, n’oubliez pas que tout circuit dédié au chauffe-eau doit impérativement être placé sous la protection d’un interrupteur différentiel ou disjoncteur différentiel de type AC ou A avec une sensibilité de 30 mA pour prémunir les occupants contre tout risque d’électrisation par contact avec l’eau.
