Klauke EK30IDML : avis sur la sertisseuse électrique

Cet article existe aussi dans l’édition internationale correspondante : lire la version internationale .

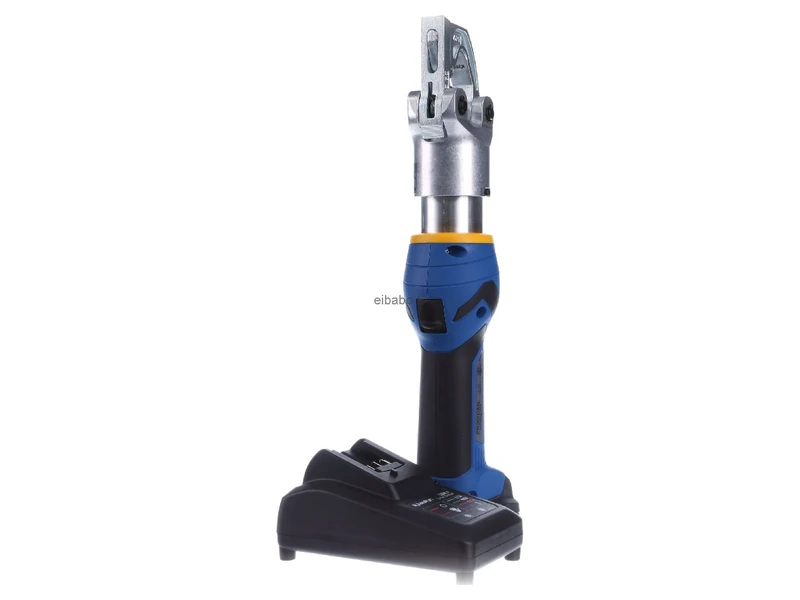

La Klauke EK30IDML est une sertisseuse hydraulique à batterie sans matrice. Klauke annonce 6 à 120 mm² pour plusieurs familles de cosses et manchons standard, et 6 à 150 mm² pour certaines connexions cuivre NF C 20-130. Ce sont des capacités fabricant conditionnées par le raccordement, pas des mesures issues de mon essai.

Annoncée à 30 kN et 1,95 kg avec batterie, elle vise les armoires électriques et les tableaux qui nécessitent un sertissage par poinçonnage sans changement de matrice.

Cet avis s’appuie sur la fiche produit, la datasheet Klauke, les fiches distributeurs et les témoignages de testeurs publiés par un revendeur. Il donne l’état des spécifications, les cas d’usage documentés et les limites à connaître avant d’acheter.

Je l’ai eue en main et testée ; les sections et compatibilités indiquées ci-dessous viennent de la documentation technique citée.

Ce qui rend ce modèle intéressant sur le papier, c’est justement l’absence de matrices. On ne change pas d’insert pour passer d’une cosse 50 à une cosse 120 : la mâchoire fermée rabattable fait le sertissage seule. C’est le principal argument de gain de temps, et c’est aussi ce qui délimite son territoire dans la gamme Klauke.

Ce que fait la Klauke EK30IDML

Une sertisseuse hydraulique à batterie, sans matrice

La EK30IDML appartient à la famille « ML » de Klauke, alimentée par une batterie Li-Ion 10,8 V de la gamme Klauke. Le modèle a été présenté comme une nouveauté en 2021, positionné par le fabricant pour les armoires électriques et les panel builders, d’après une fiche revendeur du 09/07/2021.

Le principe : la mâchoire fermée, rabattable (« flip top ») et pivotante à 350°, comprime la cosse par indentations sans qu’aucune matrice ne soit nécessaire. On introduit le câble dénudé et sa cosse, on appuie sur un seul bouton, et le vérin hydraulique fait le cycle.

Les caractéristiques vérifiées

La fiche constructeur Klauke consultée pour la référence EK30IDML donne 30 kN, une course de 22 mm, une batterie de 2,5 Ah et plusieurs plages de sertissage selon le raccordement. Les anciens documents revendeurs ne remplacent pas sa table de compatibilité.

Les indications embarquées

Deux LED accompagnent l’usage : une LED de niveau de batterie et une LED de maintenance. Le retour du vérin est automatique en fin de cycle, avec la possibilité d’un retour manuel si besoin. Rien de superflu sur le papier : l’outil reste sobre, cohérent avec un positionnement d’entrée de gamme professionnelle.

Le sertissage indent sans matrice : l’argument central

Un exemple de sertissage unique rapporté par un testeur

Un témoignage publié par un revendeur le 31/05/2023 compare un raccordement précis de 120 mm² : son auteur indique avoir effectué quatre pressions avec son outil précédent, contre une avec l’EK30IDML. Il s’agit de son cas particulier, pas d’un protocole comparatif ni d’un nombre de pressions garanti pour toute cosse.

Ce retour illustre l’intérêt possible du sertissage par poinçonnage sur un raccordement compatible, sans quantifier un gain de temps universel.

Dans ce témoignage, la comparaison 1 contre 4 dépend des deux outils et de la cosse en question. La caractéristique générale de l’EK30IDML reste l’absence de matrice interchangeable.

Pourquoi une indentation suffit

Pour comprendre le principe, il faut regarder le fonctionnement décrit par Klauke : au lieu de comprimer la cosse en plusieurs passes successives, elle imprime une seule indentation large sur la zone de contact.

Le vérin hydraulique avance en continu, la mâchoire se referme, et le cycle s’arrête de lui-même une fois la déformation terminée, avec le retour automatique du vérin.

Le résultat concret dépend de la cosse et de la combinaison validée par le fabricant. L’exemple 1 contre 4 reste l’observation d’un testeur tiers sur une connexion donnée, pas une comparaison que j’ai moi-même chronométrée.

Le temps annoncé de 2,5 à 5 s selon la section s’inscrit dans la même logique : plus la section est importante, plus la course du vérin est longue.

Le bénéfice est double à mon sens : moins de gestes par raccordement, et un geste qui reste le même quelle que soit la section. C’est ce qui distingue le concept indent sans matrice d’un outil classique, où chaque section impose son insert et son propre nombre de compressions.

Le gain logistique est aussi important que le gain de temps

Un autre testeur, qui travaille en 50 et 95 mm², insiste sur un point que tout électricien connaît : avec un outil à matrices, il faut transporter, retrouver et changer l’insert adapté à chaque section.

Sans matrice, rien à chercher, rien à perdre, et un outil assez léger pour être utilisé « pour les petits travaux entre deux », selon ses mots.

Le premier testeur, qui utilise aussi une K05 et une EK50ML, souligne le côté compact et léger, « une grande aide sur certains chantiers ». Pour des interventions en armoire, où l’on se penche, s’accroupit et travaille dans des volumes réduits, le poids de 1,95 kg et la tête pivotante changent l’ergonomie.

Les limites réelles à connaître

Les sections dépendent du type de cosse et de manchon

La fiche officielle Klauke donne 6 à 120 mm² pour les cosses tubulaires cuivre standard, les cosses et manchons pour conducteurs à fils fins et plusieurs raccordements DIN. Elle donne 6 à 150 mm² pour certaines cosses et certains manchons cuivre NF C 20-130. Cette valeur supérieure ne s’étend pas automatiquement aux autres connecteurs.

Une ancienne fiche revendeur évoquait une limite de 95 mm² pour une famille de raccordements « sans soudure ». Sans désignation exacte de la cosse, cette valeur ne peut pas remplacer la table fabricant ni devenir une limite universelle.

Je vérifie donc la référence du connecteur, le conducteur et la plage correspondante avant toute compression.

Pas d’emboîtures : un point de vigilance documenté

Le point le plus net des retours testeurs concerne les emboîtures. Les testeurs signalent un sertissage asymétrique ou trapézoïdal sur ce type de raccordement, qu’ils ont résolu chez eux avec la Klauke EKWF120ML, un outil dédié aux emboîtures.

La EK30IDML est conçue pour les cosses tubulaires série R, L et F, pas pour ce profil.

Si votre travail porte surtout sur les emboîtures de fils souples, la EK30IDML n’est pas l’outil adapté, même si la plage annoncée semble la couvrir.

• Table constructeur : 6 à 120 mm² pour plusieurs cosses cuivre standard et raccordements DIN compatibles.
• Jusqu’à 150 mm² uniquement pour les cosses et manchons NF C 20-130 listés par Klauke.
• Pas de matrice interchangeable : vérifier néanmoins la famille de cosse et la section avant toute compression.
• Les emboîtures non citées dans la table de compatibilité exigent un autre outil explicitement prévu pour ce raccordement.

Cosses et conducteurs compatibles

Les raccordements couverts

La table constructeur couvre plusieurs familles distinctes : cosses et manchons tubulaires cuivre standard, raccordements cuivre NF C 20-130, et certaines cosses à sertir DIN. Il faut lire la section admissible pour chaque famille, pas uniquement celle affichée en tête de fiche.

Les classes de conducteurs

La fiche fabricant mentionne les conducteurs rigides et souples selon EN 60228. Cela ne signifie pas que toute cosse accepte toute classe de conducteur : le fabricant du connecteur et la table Klauke fixent la combinaison utilisable.

Pour le choix de la cosse elle-même, les règles de base du sertissage des cosses et câbles s’appliquent : dénudage propre, section adaptée, et respect des préconisations du fabricant de la cosse.

La compatibilité des mâchoires et des profils de sertissage reste un sujet à part entière quand on mélange les marques.

Réussir un sertissage indent : l’ordre des opérations

Préparer le câble et la cosse

Avant d’ouvrir la tête, je prépare tout sur l’établi : câble dénudé, cosse tubulaire cuivre de la bonne section, et conducteur en fils fins des classes 2, 5 ou 6.

Je vérifie que le type de cosse et sa section apparaissent dans la table Klauke : 6–120 mm² pour les connexions standard concernées, ou 6–150 mm² pour les références NF C 20-130 compatibles.

Un dénudage propre compte autant que le sertissage : fût net, sans brins coupés ni isolant dans la zone de contact, je m’évite une reprise.

Lancer le cycle sans forcer

Je place la cosse dans la mâchoire, je referme la tête rabattable, puis j’appuie sur le bouton unique. Le vérin avance seul, et le cycle dure environ 2,5 à 5 secondes selon la section.

Je garde la cosse alignée dans l’axe de la mâchoire pendant tout le cycle : c’est ce qui donne une indentation centrée sur le fût.

Le retour du vérin est automatique en fin de cycle, avec un retour manuel possible si je dois interrompre. Je ne force jamais sur la mâchoire pour gagner du temps.

Vérifier avant de passer au suivant

À la sortie du cycle, je contrôle la cosse : indentation marquée, déformation régulière, aucun brin qui dépasse du fût.

Pour une connexion de puissance, je me réfère aux valeurs du fabricant de la cosse et je vérifie que le raccordement reste dans le périmètre de l’outil.

Un sertissage douteux se refait avec une cosse neuve : je ne rattrape jamais une indentation par une seconde passe.

Batterie, autonomie et contenu de livraison

Une divergence à connaître entre les sources

C’est le point où les sources se contredisent, et il faut le dire clairement. La datasheet 2021 mentionne une batterie Li-Ion de 1,5 Ah (16,2 Wh) et un temps de charge d’environ 40 minutes. Le contenu de livraison actuel annonce une batterie RAML1225 de 2,5 Ah (27 Wh) et une charge d’environ 45 minutes.

L’interprétation la plus probable : le produit a été mis à jour avec la batterie 2,5 Ah, la datasheet 2021 étant obsolète. Le recoupement est cohérent : 2,5 Ah × 10,8 V = 27 Wh, ce qui correspond bien à l’étiquette RAML1225. Il reste prudent de vérifier le contenu du coffret au moment de l’achat.

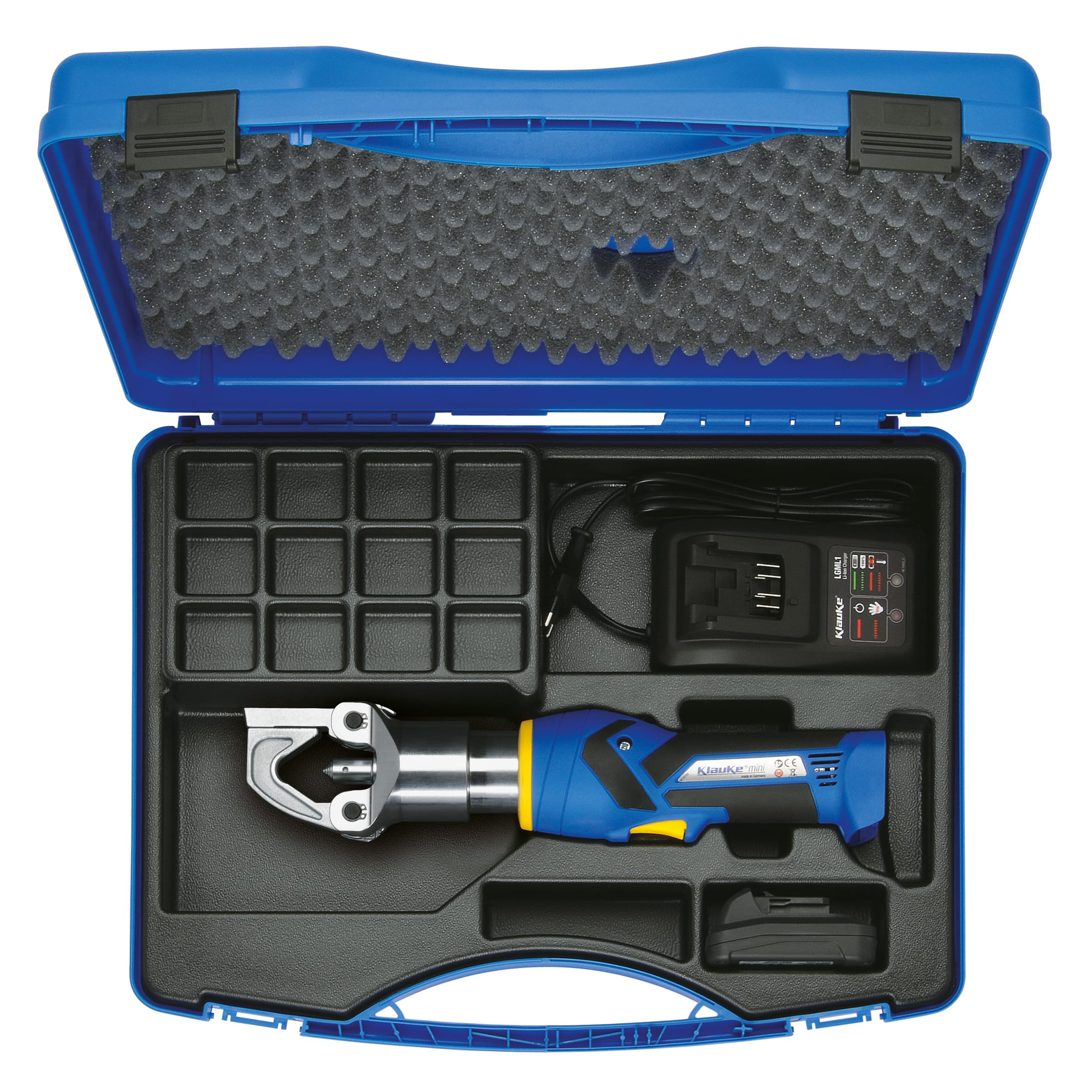

Le contenu de livraison

Selon les fiches revendeurs, le coffret comprend :

• 1 × outil EK30IDML.
• 1 × accu RAML1225, 10,8 V / 2,5 Ah (27 Wh).
• 1 × chargeur LGML1 230 V.
• 1 × coffret de transport plastique KKML.
• 1 × manuel d’utilisation.

La batterie actuelle documentée est la RAML1225 de 2,5 Ah. Un ancien chiffre revendeur d’environ 150 sertissages par charge n’est pas une autonomie garantie par la fiche Klauke consultée : il dépend notamment de la connexion sertie et des conditions de travail.

Recharger entre deux chantiers

Le chargeur LGML1 fourni fonctionne en 230 V : une prise standard suffit, à l’atelier comme sur le chantier en fin de journée.

Le temps de charge annoncé va d’environ 40 minutes selon la datasheet 2021 à 45 minutes selon les fiches revendeurs actuelles, un écart cohérent avec l’évolution de la batterie vers la capacité 2,5 Ah.

La LED de niveau de batterie permet de contrôler d’un coup d’œil l’état de charge avant de partir en intervention. La durée d’une journée de travail ne se déduit pas d’un nombre théorique de sertissages : vérifier l’état de la batterie et prévoir une recharge selon la charge de travail.

Je rappelle enfin que la batterie est propriétaire, au format 10,8 V, et que la référence de remplacement documentée est la RAML1225. Si les journées s’enchaînent sans accès à une prise, prévoir une batterie de secours évite la panne sèche au milieu d’une série de cosses.

Transport et expédition

Les fiches revendeurs mentionnent les contraintes d’expédition des outils à batterie : UN 3481 (batteries lithium-ion contenues dans l’équipement), ADR 3.3 et règlement spécial 188. Concrètement, l’outil avec sa batterie suit les règles de transport des équipements embarqués, pas celles des batteries seules.

Entretien, maintenance et garantie

Les intervalles annoncés par un revendeur

Un revendeur publie dans sa page produit des réponses de Klauke rapportées en questions-réponses. Selon ces réponses, l’outil mérite une inspection annuelle et une maintenance tous les 3 ans ou 10 000 sertissages, au premier des deux termes.

Ces valeurs sont à confirmer sur la notice officielle : elles ne figurent pas dans la datasheet.

Ce que ces intervalles veulent dire en pratique

Deux déclencheurs pilotent la maintenance : l’échéance calendaire de 3 ans et le compteur d’usage de 10 000 sertissages, le premier des deux termes prévalant.

Selon l’intensité d’usage, c’est l’un ou l’autre qui arrive en premier : un usage quotidien intensif peut atteindre le compteur avant la troisième année, tandis qu’un usage d’armoire classique verra plutôt l’échéance triennale arriver la première.

La LED de maintenance, comme son nom l’indique, rappelle le moment où l’entretien est attendu ; elle complète la LED de niveau de batterie, sans qu’il soit besoin de tenir un registre soi-même.

Je recommande malgré tout de noter la date de mise en service et de caler l’inspection annuelle, qui revient plus fréquemment que la maintenance complète.

Ces valeurs restent issues d’une page revendeur, je le répète. La fiche Klauke consultée confirme le témoin de maintenance LED mais ne précise pas ici les intervalles exacts : la notice de la référence et le service constructeur restent les sources à consulter pour planifier les révisions.

La garantie « système » selon Klauke

Un revendeur rapporte que Klauke évalue des combinaisons outil, cosse et conducteur comme un système, en faisant référence à des essais de type IEC 61238. Ce compte rendu ne suffit pas à établir une exclusion générale de garantie pour toute cosse tierce : il faut vérifier les documents contractuels applicables à la connexion précise.

La règle opérationnelle : consulter la compatibilité attestée du raccordement et les documents du système, sans extrapoler le statut de garantie à partir d’une citation de revendeur.

C’est un point d’attention classique en sertissage de puissance : la qualité de la connexion repose sur le couple outil, cosse et conducteur, pas sur l’un des trois pris isolément. Cette mention reste là aussi issue d’un revendeur, à confirmer sur document Klauke.

Les erreurs fréquentes et comment les éviter

La plupart des ratés ne viennent pas de l’outil, mais du geste : cosse mal engagée, câble dénudé trop court, section mal évaluée avant le cycle.

La première erreur, c’est de lire 6 à 150 mm² comme une plage universelle : 150 mm² concerne certaines connexions NF C 20-130, alors que les autres familles listées s’arrêtent à 120 mm².

La deuxième, c’est d’attaquer une emboîture avec cet outil. Les testeurs ont documenté un sertissage asymétrique sur ce profil, et la EKWF120ML reste l’outil dédié.

La troisième, c’est de ranger l’outil sans contrôle final. Je regarde la déformation de la cosse et la tenue du câble avant de passer au raccordement suivant.

Combien coûte la EK30IDML ?

Un prix non publié par le fabricant

Klauke ne publie pas de prix public conseillé pour la EK30IDML : la fiche officielle renvoie vers les distributeurs sans afficher de tarif.

En France, les grossistes du réseau ne publient pas leurs tarifs en ligne sur cette référence : aucun prix français publié n’est disponible, et le tarif se demande en négoce ou sur devis.

Comparer des prix comparables

Pour juger un tarif, je regarde d’abord ce que le coffret contient, car l’écart entre deux offres tient souvent au contenu plus qu’au prix.

Le kit annoncé comprend l’outil EK30IDML, la batterie RAML1225, le chargeur LGML1, le coffret de transport KKML et le manuel : c’est ce périmètre complet qu’il faut comparer d’un fournisseur à l’autre, et non le seul outil nu.

Je rappelle enfin l’écart entre les fiches signalé plus haut : tant qu’aucun prix français publié n’est disponible, le tarif se confirme sur devis avant de trancher.

Où la placer dans la gamme Klauke ?

La EK30IDML est l’une des entrées de la famille ML. Trois modèles voisins l’entourent, avec des territoires bien distincts :

La logique se lit simplement : la EK30IDML prend en charge les cosses tubulaires en sertissage indent sans accessoire, la EK354ML ajoute de la section et de la force mais garde le principe indent, la EKWF120ML est l’outil des emboîtures, et la EKM60ID couvre les très grosses sections avec un suivi connecté.

Pour les petites sections de câblage, la pince manuelle K32 TWIST-it reste pertinente, tout comme l’EK50ML en électromécanique pour les raccordements isolés fins.

Choisir entre la EK30IDML et ses voisines : mes critères

Pour trancher dans la gamme, je ne regarde pas la section seule, mais le type de raccordement. Cosses tubulaires cuivre en série, sans matrice à changer : la EK30IDML tient son rôle.

S’il faut plus de section et de force tout en restant en indent, la EK354ML prend le relais. Si les emboîtures dominent le chantier, je passe directement à la EKWF120ML.

Pour de la très grosse section avec suivi connecté, la EKM60ID complète la famille. Et je pèse l’environnement batterie : la EK30IDML reste sur une plateforme propriétaire 10,8 V.

Pour quels chantiers ?

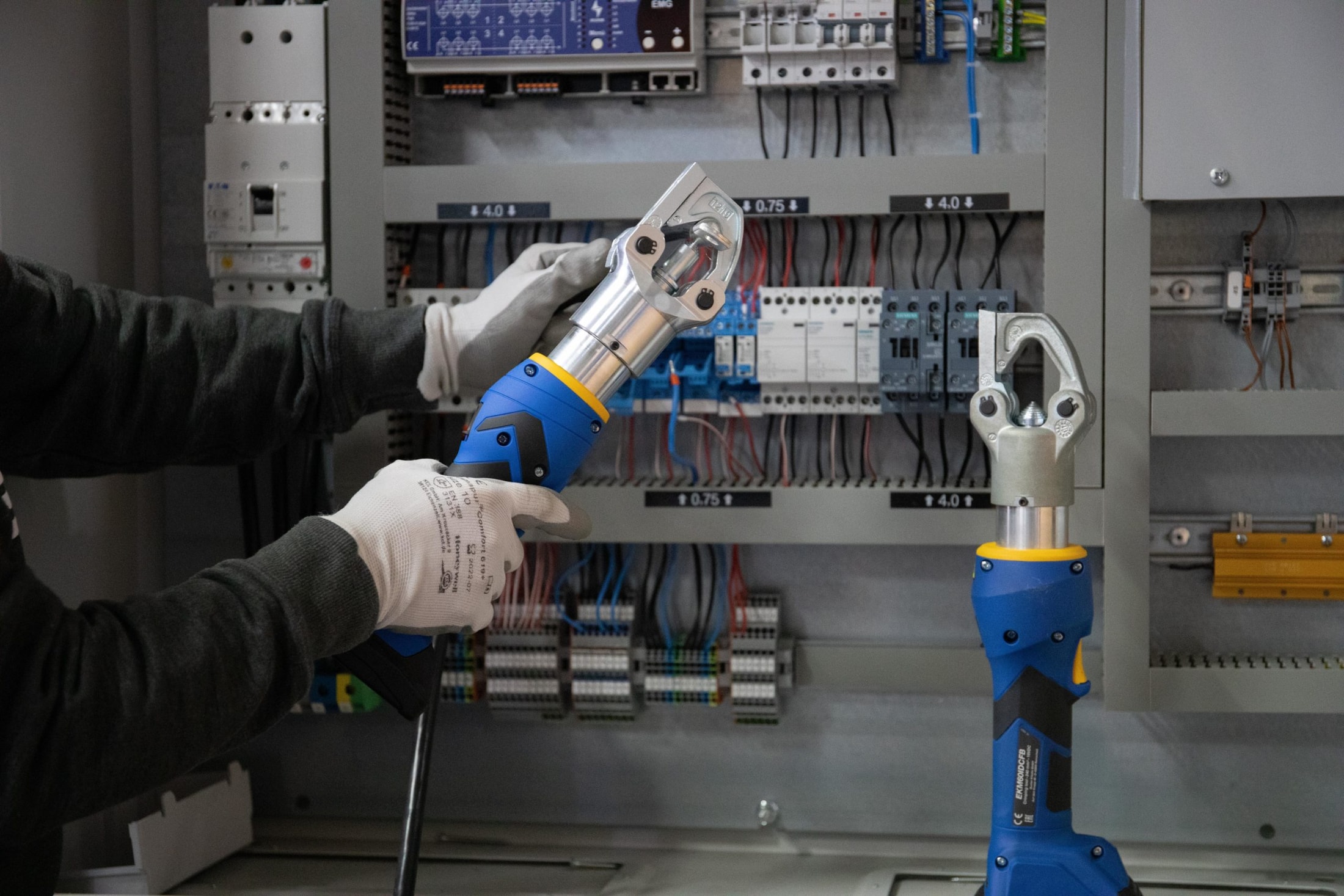

Les armoires et tableaux, le cœur de cible

Le positionnement constructeur (panel builders) et les retours testeurs convergent : la EK30IDML sert là où l’on passe des cosses tubulaires en quantité, dans des espaces confinés.

La tête rabattable et pivotante à 350°, le poids de 1,95 kg et le cycle court de 2,5 à 5 s sont pensés pour l’intérieur d’armoire, où l’on ne veut pas trimballer un outil à matrices.

Le cadre d’utilisation

Quelques repères d’usage documentés : température de fonctionnement de −10 °C à +40 °C, commande à un bouton, retour automatique du vérin, et LED de batterie plus LED de maintenance. Rien ne remplace la vérification de la notice pour la consignation et les limites du fabricant avant la première utilisation.

Mon verdict
