Tension entre neutre et terre : causes et solutions

Quand je sors mon multimètre numérique sur une prise murale ou un tableau divisionnaire, la mesure entre le neutre et la terre réserve souvent des surprises. Beaucoup de particuliers et de bricoleurs s’attendent à lire un zéro absolu et s’inquiètent en découvrant 15 volts, 45 volts ou même 110 volts flottants sur l’afficheur.

En régime de neutre TT, qui équipe la quasi-totalité des logements français, le potentiel du conducteur de neutre et celui de la terre sont théoriquement très proches. Dans la réalité d’une installation en service, plusieurs phénomènes physiques créent une différence de potentiel mesurable.

Une faible valeur de quelques volts découle simplement du fonctionnement normal des circuits sous charge. En revanche, dès que l’affichage franchit certains seuils critiques, la tension signale un défaut d’isolement, une résistance de terre dégradée ou un danger mortel par rupture de neutre sur le réseau public de distribution.

Pourquoi le neutre et la terre ne sont pas au même potentiel

Dans le schéma de distribution public français, le transformateur Enedis délivre du courant triphasé 400 volts entre phases et 230 volts entre chaque phase et le neutre. Au pied de ce transformateur de quartier, le point neutre est raccordé directement au sol par une prise de terre de référence.

Chez vous, votre tableau électrique possède sa propre prise de terre locale, matérialisée par un piquet métallique ou une boucle en fond de fouille. Ces deux terres ne sont pas reliées par un câble métallique direct : elles sont distantes de plusieurs dizaines ou centaines de mètres dans la terre géologique.

Le conducteur de neutre transporte en permanence le courant de retour des appareils monophasés en fonctionnement. Comme tout conducteur en cuivre, il possède une résistance linéique non négligeable. En vertu de la loi d’Ohm (U = R × I), la circulation de ce courant dans la ligne crée une chute de tension le long du câble.

Cette chute de tension élève légèrement le potentiel du neutre chez vous par rapport au sol réel. Si vos voisins ou vous-même consommez une intensité notable sur une ligne de distribution longue, mesurer 1,5 volt ou 2,5 volts entre le plot bleu et la broche de terre d’une prise est une manifestation physique normale du réseau.

Dans mon travail de diagnostic d’artisan, je constate que cette tension résiduelle fluctue tout au long de la journée selon les cycles d’activité du quartier.

Les heures de pointe du soir, avec l’allumage simultané des plaques de cuisson et des ballons d’eau chaude, augmentent naturellement cette chute ohmique sans que l’installation ne présente le moindre défaut.

Les différents seuils de tension mesurés et leur signification

Pour interpréter correctement la valeur affichée sur votre écran de mesure, il convient de distinguer quatre plages de tension bien précises. Chacune correspond à une réalité technique distincte, allant du parfait état de fonctionnement à l’urgence absolue de sécurité.

Lorsque la tension mesurée reste sous la barre des 3 volts, l’installation fonctionne dans ses tolérances habituelles. Le conducteur de neutre assure son rôle d’évacuation sans obstacle anormal, et la prise de terre locale présente une liaison équipotentielle stable avec la masse terrestre environnante.

Entre 4 et 10 volts, je conseille de procéder à des vérifications de routine lors d’un diagnostic électrique des défauts courants. Cette élévation modérée apparaît couramment en bout de ligne rurale, ou lorsque des appareils énergivores comme un chauffe-eau ou une pompe à chaleur tournent à pleine puissance sur un réseau monophasé chargé.

Au-delà de 10 volts, la tension commence à révéler une anomalie structurelle. Un conducteur de terre mal serré, une barrette de coupure oxydée ou un courant de fuite capacitif généré par des filtres électroniques peuvent polariser le circuit de protection si son impédance d’écoulement est trop élevée.

Dès que la valeur dépasse le seuil de sécurité de 50 volts défini par l’INRS, la situation devient immédiatement dangereuse. En courant alternatif, une tension supérieure à 50 volts présente un risque d’électrisation grave pour quiconque touche la carcasse métallique d’un appareil relié à la terre.

Tension fantôme ou vraie tension : le piège du multimètre numérique

Un piège classique guette toute personne qui utilise un multimètre numérique standard à très haute impédance d’entrée. Ces appareils grand public possèdent une impédance interne de 10 mégohms, ce qui les rend extrêmement sensibles au moindre couplage capacitif entre conducteurs voisins.

Dans une gaine ICTA où cheminent côte à côte un fil de phase sous tension, un neutre et un fil de terre sur plusieurs mètres, le champ électrique alternatif induit une tension fantôme. Un multimètre classique affiche facilement 20 volts ou 40 volts alors qu’aucun courant réel ne peut circuler pour alimenter une charge.

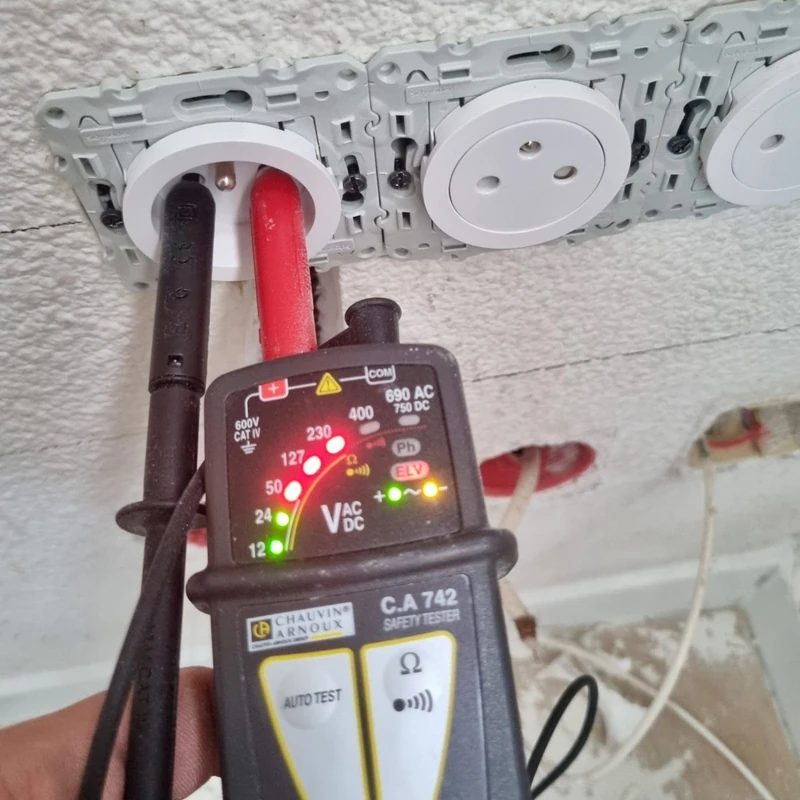

Pour éliminer ce faux positif, les électriciens professionnels emploient un testeur de tension VAT (Vérificateur d’Absence de Tension) équipé d’une fonction de charge commutable, ou un multimètre doté d’un mode LoZ (basse impédance).

1 Pointe métallique de la sonde touchant le tuyau en cuivre Pointe métallique de la sonde touchant le tuyau en cuivre 2 Tuyauterie métallique reliée Tuyauterie métallique reliée

Mesure de continuité équipotentielle

La prise de terre doit offrir une continuité parfaite sans résistance parasite pour écouler les défauts.

1. 1 Pointe métallique de la sonde touchant le tuyau en cuivre
2. 2 Tuyauterie métallique reliée

En enclenchant la charge sur l’appareil de mesure, une faible résistance interne est mise en parallèle sur le circuit testé. Si la tension lue s’effondre instantanément à zéro volt, il s’agissait simplement d’une tension capacitive sans puissance.

Si la tension persiste, vous avez la confirmation d’un potentiel réel et dangereux présent sur le conducteur.

Cette étape de discrimination est fondamentale avant de démonter le moindre appareillage mural. Elle évite de traquer des pannes imaginaires tout en confirmant la solidité de la mise en sécurité ou mise aux normes de votre tableau électrique de distribution.

Sur mes chantiers de rénovation, j’observe régulièrement des bricoleurs démonter des cloisons entières à cause d’une lecture de 35 volts prise au voltmètre électronique.

L’utilisation d’une ampoule témoin à incandescence de faible puissance ou d’un VAT professionnel aurait immédiatement révélé que la tension s’écroulait à zéro dès l’appel d’un micro-ampère.

La résistance de la prise de terre en cause

Une des causes les plus courantes d’une élévation permanente de tension entre le neutre et la terre réside dans l’état de la prise de terre du bâtiment. Selon la norme NF C 15-100, la résistance de cette prise de terre ne doit jamais dépasser 100 ohms en régime TT domestique.

Si votre piquet de terre s’oxyde dans un sol sec, caillouteux ou sablonneux, sa résistance électrique peut grimper à plusieurs centaines d’ohms. Dans ces conditions défavorables, le moindre courant de fuite naturel des appareils électroménagers ne peut plus s’écouler librement vers la terre profonde.

Par application directe de la loi d’Ohm, une fuite résiduelle de seulement 50 milliampères (0,05 A) traversant une prise de terre dégradée de 400 ohms élève le potentiel de toutes les carcasses métalliques de votre maison à 20 volts. Le conducteur de terre cesse alors d’être au potentiel zéro du sol environnant.

1 Vis de coupure amovible Vis de coupure amovible 2 Point de connexion du câble vert/jaune sur le bloc de cuivre de la barrette Point de connexion du câble vert/jaune sur le bloc de cuivre de la barrette 3 Arrivée de la tresse du piquet Arrivée de la tresse du piquet

Barrette de terre et coupure

L’ouverture de la barrette isole la boucle de terre pour mesurer son impédance réelle au telluromètre.

1. 1 Vis de coupure amovible
2. 2 Point de connexion du câble vert/jaune sur le bloc de cuivre de la barrette
3. 3 Arrivée de la tresse du piquet

Pour valider l’efficacité de votre raccordement extérieur, il est nécessaire de procéder à un contrôle méthodique au telluromètre. L’article dédié pour mesurer la terre d’une maison détaille la procédure de test avec les piquets auxiliaires pour s’assurer que la terre remplit parfaitement son rôle d’évacuation des courants de défaut.

La méthode professionnelle impose d’ouvrir la barrette de coupure haute pour mesurer la résistance brute de la terre géologique, indépendamment des liaisons équipotentielles du logement.

Cette mesure nécessite un équipement spécialisé décrit dans le guide sur le telluromètre pour mesurer la terre, sous peine de fausser le diagnostic par des boucles parasites.

Lorsque la mesure révèle une valeur supérieure au seuil normatif des 100 ohms, il convient d’envisager sans tarder l’installation d’un piquet de terre neuf ou l’ajout de piquets interconnectés en parallèle afin de faire chuter la résistance sous le seuil réglementaire de sécurité.

Dans les sols particulièrement rocheux d’Île-de-France, la pose d’un seul piquet de 1,5 mètre ne suffit presque jamais à obtenir les 100 ohms requis.

J’associe régulièrement deux ou trois piquets séparés d’une distance au moins égale à leur longueur, reliés par un câble de cuivre nu de 25 mm² enterré dans une tranchée meuble pour stabiliser la mesure en toutes saisons.

Le danger absolu : la rupture de neutre sur le réseau Enedis

La situation la plus destructrice et la plus redoutable pour une installation électrique domestique est la rupture du conducteur de neutre.

Cette avarie survient généralement sur le réseau public aérien ou souterrain géré par Enedis, à la suite d’un coup de foudre, d’une tempête arrachant des câbles ou de travaux de terrassement ayant arraché le câble d’alimentation principal.

Pour comprendre le mécanisme destructeur qui se produit alors, il faut visualiser la distribution triphasée générale. Le réseau transporte trois phases distinctes et un neutre commun.

Dans une rue ou un immeuble, les logements sont répartis équitablement entre la phase 1, la phase 2 et la phase 3, tous reliés au même câble de neutre central.

Tant que le conducteur de neutre est intact, chaque logement reçoit strictement 230 volts entre sa phase dédiée et ce neutre commun. Mais si le câble de neutre se coupe en amont du disjoncteur de branchement, le point milieu neutre n’est plus fixé au potentiel de terre du transformateur : il devient flottant.

Lors d’une rupture de neutre, la tension mesurée entre le neutre et la terre peut bondir instantanément à 80 volts, 150 volts ou davantage. Simultanément, la tension entre phase et neutre devient totalement erratique : certains circuits s’effondrent à 40 volts tandis que d’autres montent en flèche à 380 volts.

La physique de ce déséquilibre est impitoyable : les deux logements connectés sur des phases distinctes forment un pont diviseur de tension.

L’habitation qui a les appareils de plus faible puissance (donc la plus forte résistance) absorbe la quasi-totalité des 400 volts composés, ce qui détruit instantanément les transformateurs, téléviseurs, réfrigérateurs et box internet.

Les symptômes typiques d’une rupture de neutre ne trompent pas : les ampoules éclairent avec une intensité aveuglante avant de griller instantanément, les moteurs d’électroménager grognent anormalement, et les appareils dégagent une odeur caractéristique de composants électroniques carbonisés.

Les disjoncteurs différentiels ne déclenchent pas car aucun courant ne s’échappe vers la terre : le courant circule simplement entre deux phases à travers les appareils.

Si vous observez ces signes avant-coureurs ou si votre voltmètre mesure une tension neutre-terre anormalement élevée couplée à des variations sauvages de la tension secteur, le réflexe vital consiste à abaisser immédiatement la manette du disjoncteur général de branchement.

Ne tentez aucune manipulation sous tension, ne touchez pas aux carcasses des appareils encore branchés, et contactez sans délai le service d’urgence dépannage d’Enedis au numéro national accessible 24 heures sur 24 et 7 jours sur 7.

Méthode pas à pas pour localiser l’origine d’une tension anormale

Si vous constatez une tension anormale sur votre installation lors d’un contrôle, je vous invite à suivre une démarche d’investigation rigoureuse. Ne travaillez jamais au hasard et munissez-vous d’équipements de protection individuelle isolés conformes aux règles de l’art.

Étape 1 : Relever les trois tensions fondamentales

Commencez par mesurer précisément les trois potentiels disponibles sur votre tableau électrique principal ou sur une prise de courant murale fiable :

1. Phase - Neutre : la valeur attendue en France se situe entre 207 V et 253 V (plage contractuelle standard de 230 V ± 10 %).
2. Phase - Terre : vous devez mesurer une valeur sensiblement identique à la tension Phase - Neutre (environ 230 V).
3. Neutre - Terre : la valeur normale doit impérativement se maintenir en dessous de 3 V.

Si la somme ou l’équilibre de ces grandeurs présente une anomalie flagrante (par exemple 180 V entre phase et neutre, 50 V entre neutre et terre, et 230 V entre phase et terre), le neutre est très certainement décalé par rapport à la terre de référence locale.

Étape 2 : Isoler le défaut côté amont ou côté aval

Pour déterminer avec certitude si le problème provient du réseau Enedis ou de votre propre logement, coupez tous les disjoncteurs divisionnaires de votre tableau tout en laissant le disjoncteur général d’abonné enclenché.

Prenez la mesure de tension entre les bornes principales de neutre et de terre directement en sortie du disjoncteur d’abonné :

• Si la tension anormale persiste alors qu’aucun appareil ne consomme chez vous, le décalage de neutre provient directement du réseau distributeur ou d’une mauvaise prise de terre principale.
• Si la tension anormale disparaît totalement et remonte au fur et à mesure que vous réenclenchez vos disjoncteurs divisionnaires, le défaut est généré par un équipement interne à votre logement.

1 Point de test pour pointe de touche Point de test pour pointe de touche 2 Levier orange de connexion Wago Levier orange de connexion Wago

Point de test rapide sur borne de dérivation

L’orifice supérieur permet de vérifier la tension sur le conducteur de neutre sans démonter le câblage.

1. 1 Point de test pour pointe de touche
2. 2 Levier orange de connexion Wago

Étape 3 : Traquer les appareils fuyards circuit par circuit

En réenclenchant les lignes une par une, observez attentivement à quel moment précis la tension neutre-terre commence à s’élever sur votre instrument de contrôle. Les appareils comportant des résistances électriques blindées en contact direct ou indirect avec l’eau sont les premiers suspects :

• Chauffe-eau électrique stéatite ou thermoplongeur dont l’anode sacrificielle est usée.
• Résistance de sole ou de voûte d’un four encastré ayant subi des projections de graisse.
• Moteur de pompe de relevage ou de lave-linge présentant un début d’infiltration d’humidité.

Un appareil électroménager défaillant peut laisser fuiter quelques milliampères vers la masse sans faire sauter un interrupteur différentiel ou disjoncteur différentiel de calibre 30 mA si le seuil d’ouverture n’est pas encore atteint.

Cette fuite constante suffit pourtant à polariser le conducteur de protection si la liaison de terre présente une résistance de passage non négligeable.

Pour confirmer le diagnostic sur un circuit suspect, il faut débrancher physiquement les appareils de la prise plutôt que de se contenter d’éteindre leur interrupteur de façade. Beaucoup d’interrupteurs modernes ne coupent en effet que la phase, laissant le neutre connecté en permanence aux filtres antiparasites internes.

Rôle et vérification du bornier de répartition

Au cœur de votre tableau électrique, les conducteurs de neutre et de protection convergent chacun vers un bornier de cuivre dédié. Un mauvais serrage mécanique sur ces borniers est une source extrêmement fréquente d’élévation de tension locale mesurée aux prises.

Une vis desserrée sur la barre de terre crée une résistance de contact parasite. Dès qu’un courant traverse cette connexion imparfaite, une chute de tension apparaît aux bornes de la vis, faussant les mesures sur l’ensemble des départs divisionnaires raccordés en aval.

Pour sécuriser ces connexions vitales, je recommande d’inspecter annuellement le serrage mécanique de chaque conducteur sur le bornier de terre et son raccordement. Cette opération doit être impérativement réalisée hors tension, après coupure générale confirmée à l’aide d’un VAT professionnel.

De même, sur les tableaux anciens équipés de barrettes de neutre communes non modulaires, l’oxydation superficielle du laiton augmente l’échauffement sous forte intensité.

Remplacer ces vieux borniers par des répartiteurs étagés modernes à bornes automatiques garantit une pression de contact permanente et élimine les variations de potentiel intempestives.

Conséquences sur les équipements électroniques sensibles

Même lorsqu’elle ne dépasse pas le seuil dangereux de 50 volts pour l’humain, une tension neutre-terre permanente de 10 à 25 volts dégrade insidieusement les appareils électroniques modernes.

Les alimentations à découpage d’ordinateurs, de serveurs domotiques et de téléviseurs comportent des filtres antiparasites CEM constitués de condensateurs montés entre chaque conducteur actif et la terre. Lorsque le neutre s’élève en potentiel, ces condensateurs subissent une polarisation asymétrique constante.

Ce déséquilibre provoque un échauffement prématuré des étages d’entrée, des plantages aléatoires de microprocesseurs domotiques et des bruits parasites audibles sur les équipements audio haute fidélité.

Sur les chaudières murales à gaz dotées d’une sonde d’ionisation, une tension neutre-terre supérieure à 5 volts empêche souvent la détection de flamme et met l’appareil en sécurité permanente.

Assainir le potentiel du neutre et stabiliser la terre locale évite ainsi des pannes électroniques coûteuses et inexplicables qui déroutent souvent les dépanneurs électroménagers.

Que faire en cas de sinistre électrique avéré

Si une rupture de neutre sur le réseau public a provoqué la destruction de vos équipements électroménagers, informatiques ou de chauffage, vous devez suivre une procédure administrative rigoureuse pour obtenir une indemnisation légitime.

En premier lieu, déclarez sans attendre le sinistre à votre compagnie d’assurance habitation au titre de la garantie dommages électriques. Votre assureur constitue le premier interlocuteur compétent pour missionner un expert et évaluer l’étendue financière des dommages matériels subis.

Prenez des photographies détaillées de tous les appareils endommagés, des étiquettes signalétiques de constructeurs et des traces d’échauffement visibles sur votre tableau de bord.

Conservez impérativement les matériels détruits : l’expert ou le distributeur exigera de les examiner physiquement pour attester de la réalité de la surtension subie.

Dans un second temps, adressez une réclamation formelle à Enedis. Le gestionnaire de réseau public étudie les demandes d’indemnisation au cas par cas dès lors qu’un incident réseau (tempête, rupture mécanique de câble ou surtension transitoire) a été consigné sur le poste source ou la ligne basse tension de votre secteur géographique.

Faites établir un devis de remise en état ou de remplacement par un électricien qualifié mentionnant explicitement la cause probable des dégâts. Ce document technique pèse lourdement dans la constitution du dossier de recours entre les compagnies d’assurance.

Si votre logement ne dispose pas encore d’un réseau équipotentiel complet, la lecture de notre guide pour mettre la terre dans une maison vous permettra de comprendre les étapes nécessaires pour rénover l’ensemble des liaisons de protection et garantir la sécurité des personnes.

En cas de doute persistant ou de pic de tension inexpliqué sur votre installation, l’intervention d’un artisan qualifié permet de réaliser les mesures d’isolement sous 500 volts et de diagnostiquer sans danger les anomalies invisibles à l’œil nu.
